Dragon Stage

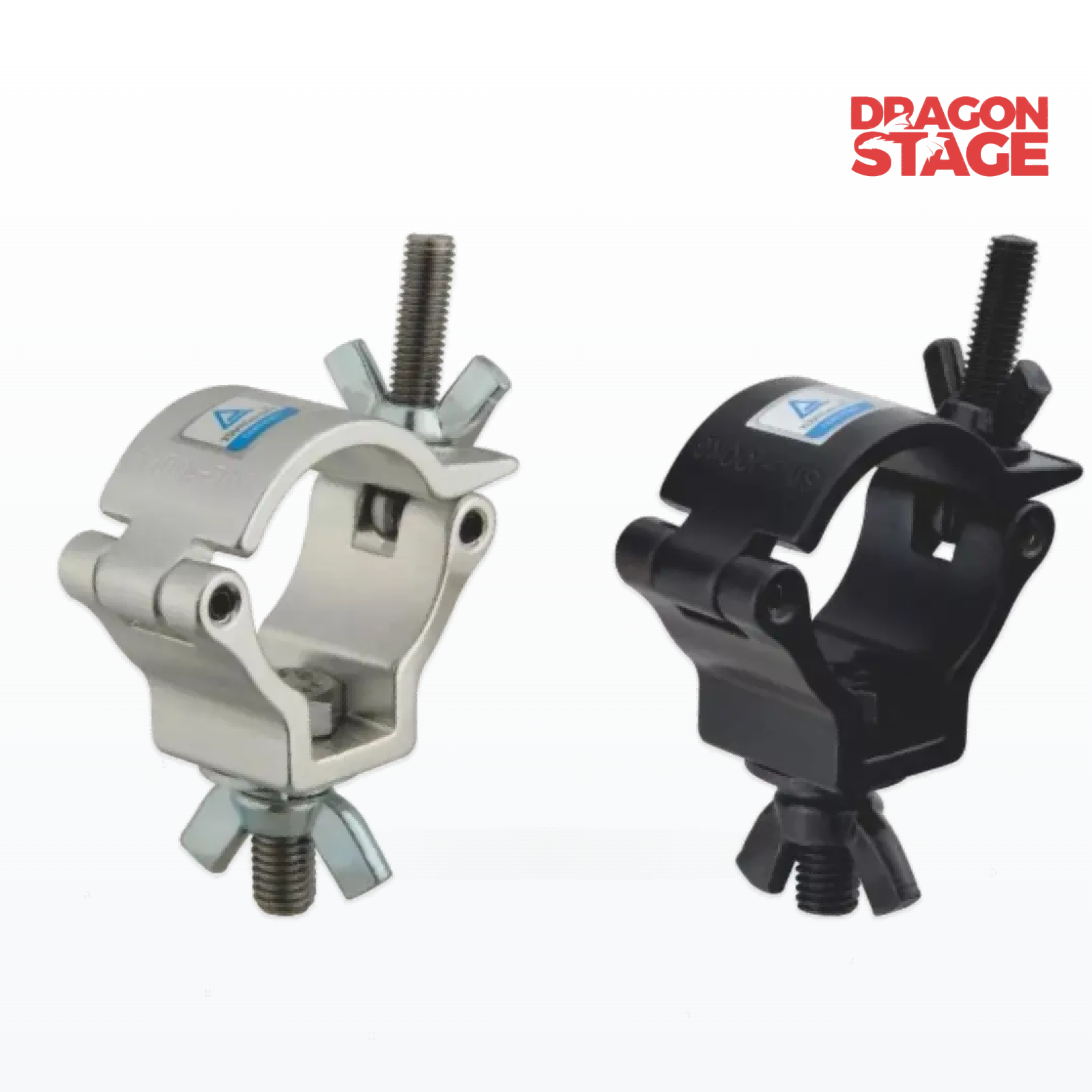

La abrazadera para armazón de aluminio liviana Mini 360 es una abrazadera para colgar accesorios compacta diseñada para montar equipos de eventos e iluminación de escenario compatibles en tubos de armazón redondos adecuados.
Fabricada con aluminio 6061 T6 , esta abrazadera liviana está diseñada para tubos de armadura con diámetros de 38 a 41 mm y tiene una carga de trabajo segura (SWL) declarada de 100 kg . Con un peso unitario de solo 0,133 kg , proporciona una solución de montaje práctica para iluminación de escenarios, producción de eventos, estructuras de exhibición y otras aplicaciones de truss compatibles.
El diseño compacto ayuda a reducir el peso adicional y el espacio requerido para el montaje de accesorios, al mismo tiempo que proporciona un punto de conexión definido en tubos de armazón compatibles.
Para hardware de estructura de escenario relacionado, explore Truss & Rigging y Truss & Rigging Accessories.
Construcción de aluminio 6061 T6
Fabricado con aluminio 6061 T6 para una solución de montaje en estructura liviana.
Carga de trabajo segura de 100 kg
La carga máxima indicada/SWL es de 100 kg.
Compatibilidad con tubos de 38 a 41 mm
Diseñado para tubos de armazón redondos compatibles con diámetros de 38 a 41 mm.
Diseño ultraligero
La abrazadera pesa solo 0,133 kg , lo que facilita su manejo durante la instalación y el desmontaje.
Tornillo del dispositivo M10 × 30 mm
Equipado con un tornillo del dispositivo M10 × 30 mm según las especificaciones suministradas.
Dimensiones compactas

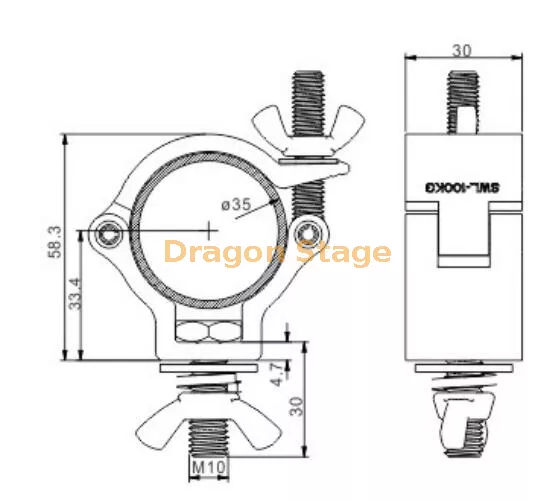

Las dimensiones del producto son aproximadamente 58,3 × 30,0 mm , sin incluir el tornillo.
Acabado en negro
Se suministra en negro RAL 9005 según la información del producto proporcionada.
Aplicación para colgar accesorios
Diseñado para iluminación de escenario compatible y montaje de accesorios para eventos en tubos de armadura adecuados.
Especificación | Detalles |
|---|---|
Nombre del producto | Abrazadera de armadura de aluminio liviana Mini 360 |
Tipo de producto | |
Material | Aluminio 6061 T6 |
Carga de trabajo segura (SWL) | 100 kilogramos |
Diámetro de tubo aplicable | 38-41 milímetros |
Tornillo del dispositivo | M10 × 30mm |
Color | Negro RAL 9005 |
Dimensions | 58,3 × 30,0 mm, sin tornillo |
Peso del producto | 0,133 kilos |
Solicitud | Luminaria colgante/iluminación de escenario/truss para eventos |
La abrazadera para armazón de aluminio liviana Mini 360 se puede usar para aplicaciones compatibles que incluyen:
Sistemas de truss portátiles
Estructuras de visualización
Instalaciones temporales para eventos.
Pequeños lugares de entretenimiento
Accesorios montados en truss
Equipo de producción de eventos.
Está diseñado para tubos de armazón redondos compatibles dentro del rango de diámetro especificado de 38 a 41 mm .
Con un peso unitario de solo 0,133 kg , esta abrazadera está diseñada para aplicaciones en las que es importante minimizar el peso del hardware de montaje.
Sus dimensiones compactas de aproximadamente 58,3 × 30,0 mm , sin incluir el tornillo, le permiten proporcionar un punto de montaje que ahorra espacio en tubos de armadura compatibles.
El tornillo del dispositivo M10 × 30 mm proporciona el hardware de fijación especificado para aplicaciones de montaje de dispositivos compatibles.
Antes de la instalación, confirme que:
El tubo de soporte redondo tiene un diámetro dentro del rango especificado de 38 a 41 mm .
La abrazadera es compatible con el perfil del truss real.
La conexión del dispositivo es compatible con el tornillo de montaje suministrado.
La carga aplicada está dentro de los 100 kg SWL indicados..
La abrazadera está correctamente colocada alrededor del tubo de soporte.
El tornillo del dispositivo M10 × 30 mm está correctamente encajado y apretado de forma segura.
La disposición completa de la armadura y los accesorios es adecuada para la aplicación prevista.
No utilice la abrazadera con tubos fuera del rango de diámetro especificado a menos que se haya confirmado la compatibilidad.
Inspeccione la abrazadera y el tornillo antes de la instalación para detectar deformaciones visibles, daños o desgaste anormal.
La SWL indicada de 100 kg es la carga de trabajo segura suministrada para este producto. No debe interpretarse automáticamente como la carga permitida de la armadura completa, la estructura del escenario o el sistema de aparejo aéreo.
Antes de usar, verifique:
Peso real del aparato
Diámetro del tubo de soporte
Compatibilidad entre abrazadera y truss
Conexión de accesorios
Enganche de tornillo M10 × 30 mm
Dirección de carga
Estado de fijación
Carga completa del truss
Estructura de soporte
Requisitos de montaje de eventos aplicables
Medidas de seguridad secundarias apropiadas cuando sea necesario
Para aplicaciones de iluminación elevada o cenital, se debe evaluar el sistema de montaje completo en lugar de confiar únicamente en la SWL individual de la abrazadera.
En el caso de dispositivos móviles o dinámicos, también se debe comprobar la estabilidad de todo el dispositivo de montaje durante el funcionamiento.
La abrazadera para armazón de aluminio liviana Mini 360 combina una construcción de aluminio 6061 T6 , una compatibilidad con tubos , SWL de 38–41 mm de 100 kg y un peso unitario extremadamente bajo de 0,133 kg .
Su forma compacta es adecuada para equipos de eventos que necesitan una solución de montaje de luminarias liviana sin agregar volumen innecesario a una instalación de armazón.
El suministrado tornillo del dispositivo M10 × 30 mm y el acabado negro RAL 9005 proporcionan especificaciones de producto claramente definidas para aplicaciones compatibles en escenarios y eventos.
La abrazadera está hecha de Aluminio 6061 T6..
El SWL indicado es de 100 kg..
Está diseñado para tubos de armazón redondos compatibles con un diámetro de 38 a 41 mm..
El peso indicado del producto es de solo 0,133 kg..
La especificación suministrada indica un tornillo de dispositivo M10 × 30 mm..
Las dimensiones indicadas son aproximadamente 58,3 × 30,0 mm , sin incluir el tornillo.
Las especificaciones suministradas enumeran el negro RAL 9005..
Sí, está diseñado para aplicaciones compatibles de iluminación de escenarios y accesorios colgantes en tubos de armadura adecuados.
La especificación suministrada indica una SWL de 100 kg . La instalación completa también debe tener en cuenta la armadura de soporte, la disposición de las conexiones, la dirección de la carga y otros factores estructurales.
El rango de tubo especificado es de 38 a 41 mm . No se deben utilizar tubos fuera de este rango a menos que se haya confirmado la compatibilidad.
