Acoplador de armadura de medio cono delgado de 30 mm para estructuras de conciertos, torres de escenario y montaje de eventos

• Construcción de aluminio 6061
  Hecho del material de aluminio 6061 especificado. La documentación técnica de referencia para el diseño correspondiente identifica la aleación como 6061-T6.

• Carga de trabajo segura de 300 kg
  Las especificaciones suministradas indican una carga de trabajo segura de 300 kg. La instalación completa también debe cumplir con los límites de todos los componentes conectados y la estructura de soporte.

• Compatibilidad con tubos de 48 a 51 mm
  Diseñado para estructuras tubulares compatibles dentro del rango de diámetro especificado de 48 a 51 mm.

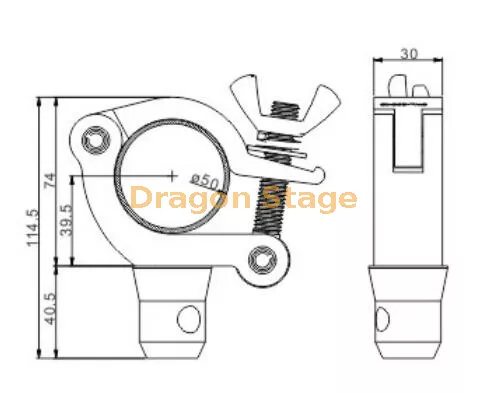

• Perfil delgado de 30 mm
  El ancho indicado de 30 mm proporciona un formato de conexión compacto para disposiciones de truss adecuadas.

• Interfaz de conexión de medio cono
  Diseñado para la conexión a una interfaz de recepción de medio cono compatible. Verifique el sistema de truss exacto y la configuración del conector antes de realizar el pedido.

• Diseño liviano de 0,398 kg.
  El peso del producto suministrado es de 0,398 kg, lo que resulta útil para el inventario de equipos y los cálculos de manipulación.

• Adecuado para estructuras de armazones para eventos.
  Puede considerarse para armazones de conciertos, torres de escenario, disposiciones de armazones cruzados y estructuras de montaje para eventos compatibles.

• Información de referencia sobre el hardware
  La documentación técnica del fabricante correspondiente identifica una tuerca de mariposa M12. Confirme el hardware suministrado y los detalles de conexión finales antes de su uso.

El acoplador de armadura de medio cono delgado DragonEvent se puede considerar para instalaciones adecuadas como:

• Estructuras de celosía de concierto

• Construcción de torre de escenario

• Conexiones de celosía cruzada

• Infraestructura de producción de eventos en vivo

• Estructuras de festivales y entretenimiento.

• Sistemas de truss modulares compatibles

• Arreglos de montaje para eventos que requieren una conexión de medio cono

Para componentes de estructura de soporte y accesorios relacionados, explore DragonEvent Truss & Rigging y Truss & Rigging Accessories.

Notas de compatibilidad e instalación

Antes de ordenar o instalar este acoplador, verifique lo siguiente:

1. Verifique el diámetro del tubo.
   Confirme que el tubo se encuentre dentro del rango de diámetro especificado de 48 a 51 mm.

2. Verifique la interfaz de medio cono.
   Confirme que el conector receptor esté diseñado para esta conexión de medio cono. Una apariencia similar no garantiza la compatibilidad mecánica.

3. Confirme la serie de truss
   La información técnica de referencia identifica la compatibilidad con ciertos sistemas de truss F31–F44, excluidas las versiones PL. Verifique el modelo exacto y el tipo de conector antes de comprar.

4. Compruebe los elementos de fijación.
   La documentación de referencia correspondiente enumera una tuerca de mariposa M12. Confirme el hardware suministrado, la disposición de montaje y los requisitos de ajuste antes de la instalación.

5. Respete el SWL indicado.
   Las especificaciones suministradas indican un SWL de 300 kg. No interprete esta cifra como la capacidad de la estructura de celosía completa o de todas las configuraciones de carga posibles.

6. Inspeccione la conexión completa.
   Verifique que el acoplador, la interfaz de medio cono, los sujetadores y el conector receptor no estén dañados, deformados, desgastados o ensamblados incorrectamente antes de su uso.

7. Evalúe la estructura completa.
   La armadura conectada, el acoplador, el conector receptor, los sujetadores y la disposición de instalación deben ser adecuados para la carga y aplicación previstas.

1. ¿Para qué se utiliza el acoplador de armadura de medio cono delgado DragonEvent?

Está diseñado para conectar estructuras de celosía tubular compatibles mediante una interfaz de medio cono. Las aplicaciones potenciales incluyen estructuras para conciertos, torres de escenarios y estructuras para eventos.

2. ¿Cuál es la carga de trabajo segura?

La especificación suministrada indica una SWL de 300 kg . La instalación completa también debe cumplir con las limitaciones del truss conectado y todos los demás componentes.

3. ¿De qué material está hecho el acoplador?

La especificación suministrada identifica el aluminio 6061 . La documentación técnica de referencia para el diseño correspondiente especifica 6061-T6.

4. ¿Qué diámetro de tubo encaja?

El diámetro del tubo compatible especificado es de 48 a 51 mm..

5. ¿Qué ancho tiene el acoplador?

La información de referencia del producto especifica un ancho de 30 mm , lo que le otorga un perfil delgado.

6. ¿Cuál es el peso del producto?

La especificación del producto suministrada indica un peso de 0,398 kg..

7. ¿Qué sistemas de truss son compatibles con la conexión de medio cono?

La documentación técnica de referencia identifica la compatibilidad con ciertos sistemas de truss F31–F44, excluidas las versiones PL. La compatibilidad debe verificarse con el modelo de truss exacto y el conector receptor.

8. ¿Qué elementos de sujeción se utilizan?

En la documentación técnica de referencia correspondiente se recoge una palomilla M12 . Confirme el hardware suministrado con el producto real antes de la instalación.

9. ¿Se puede utilizar la SWL de 300 kg como capacidad de toda la estructura de celosía?

No. La SWL indicada por el acoplador no constituye una aprobación de toda la estructura. La armadura, el conector receptor, los sujetadores, la disposición de carga y la instalación deben ser adecuados para la aplicación prevista.
