Acoplador giratorio doble de aluminio 6061 para armazón decorativo, estabilizadores de iluminación y soportes para pancartas

• Construcción de aluminio 6061
  Especificado como aluminio 6061 para un accesorio de conexión de armazón liviano.

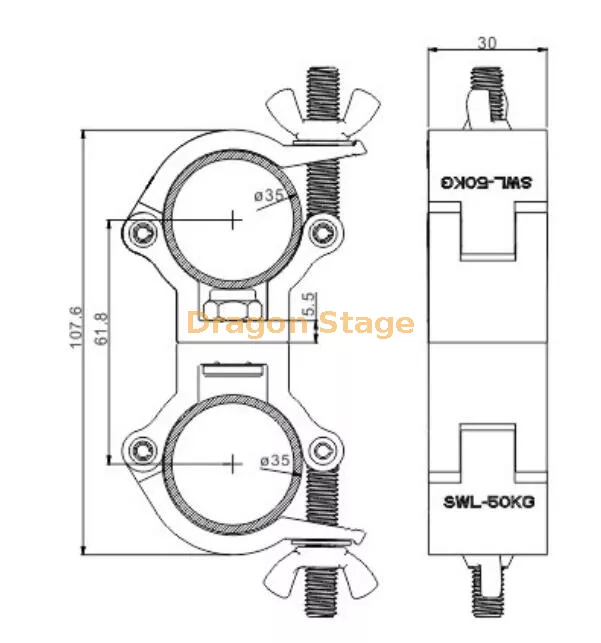

• Compatibilidad con tubos de 32 a 35 mm
  Diseñado para tubos compatibles dentro del rango de diámetro indicado. Verifique las dimensiones reales del tubo y el perfil del receptor antes de realizar el pedido.

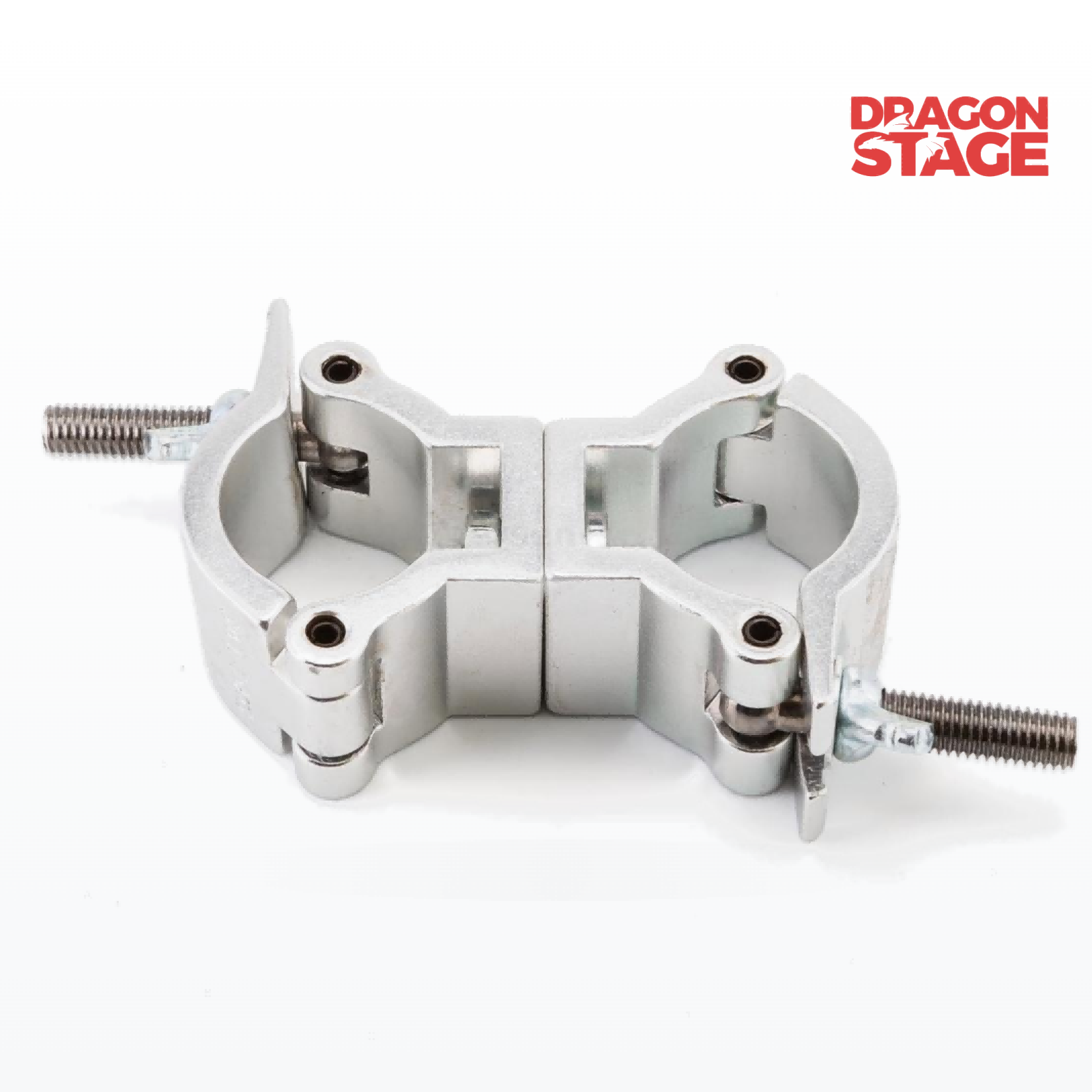

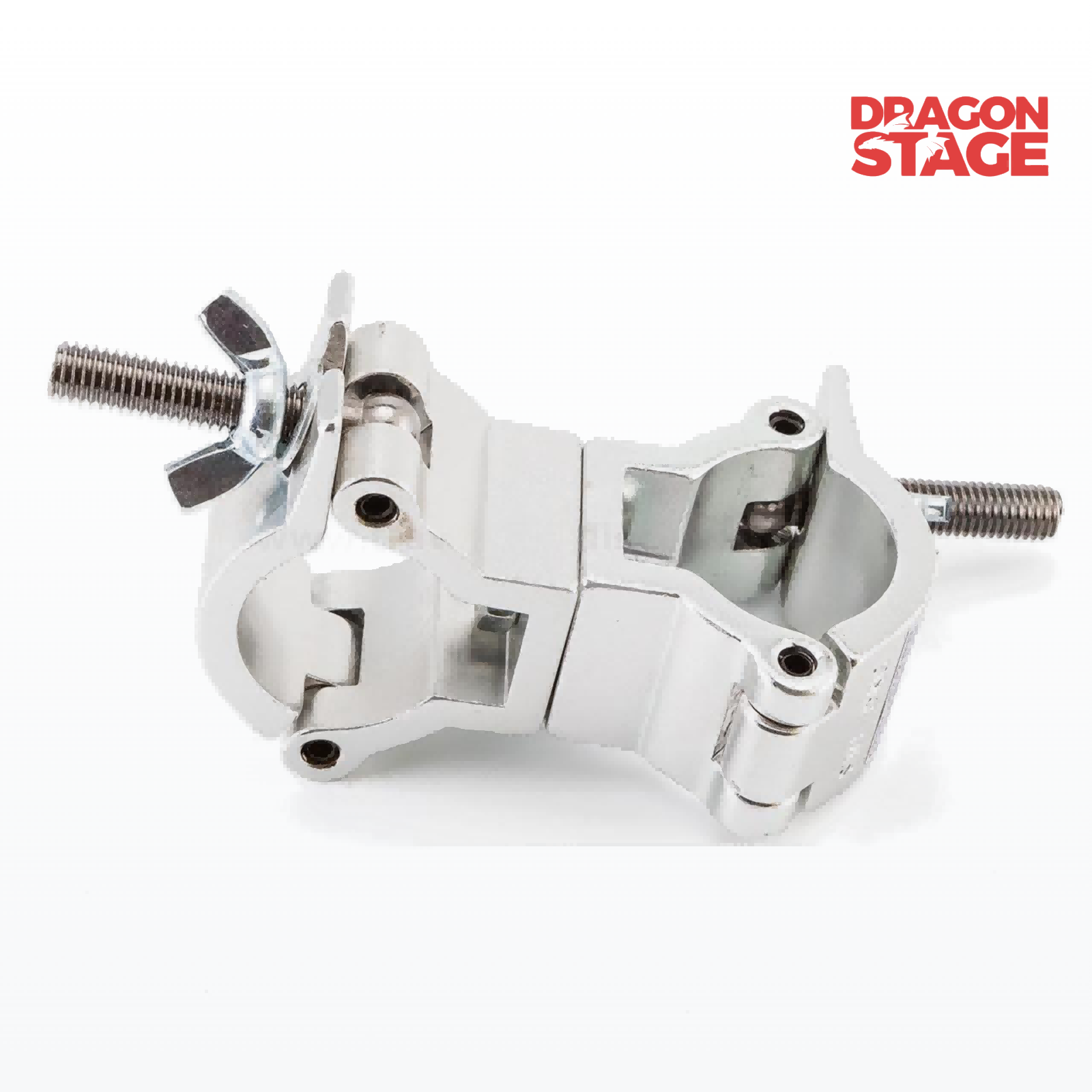

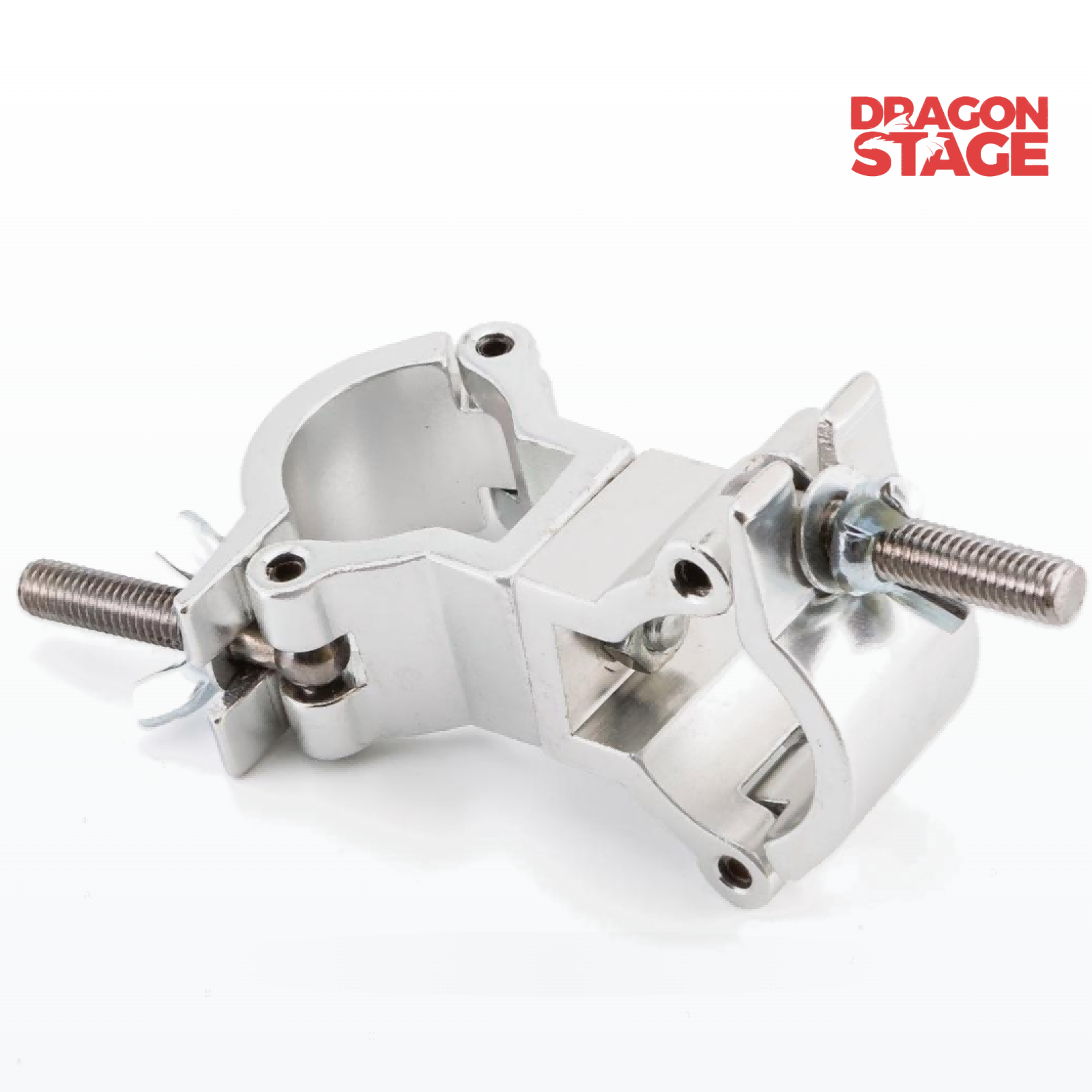

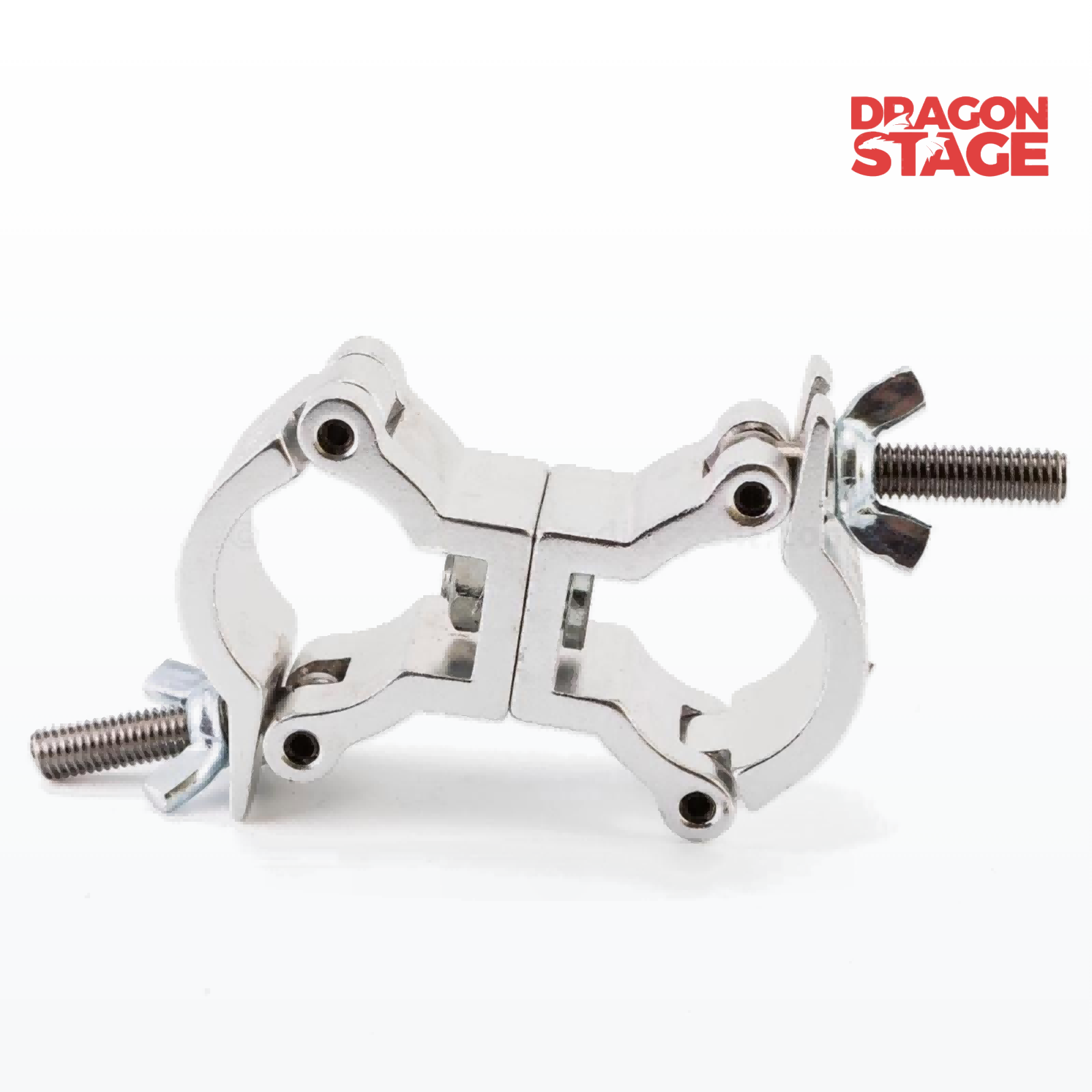

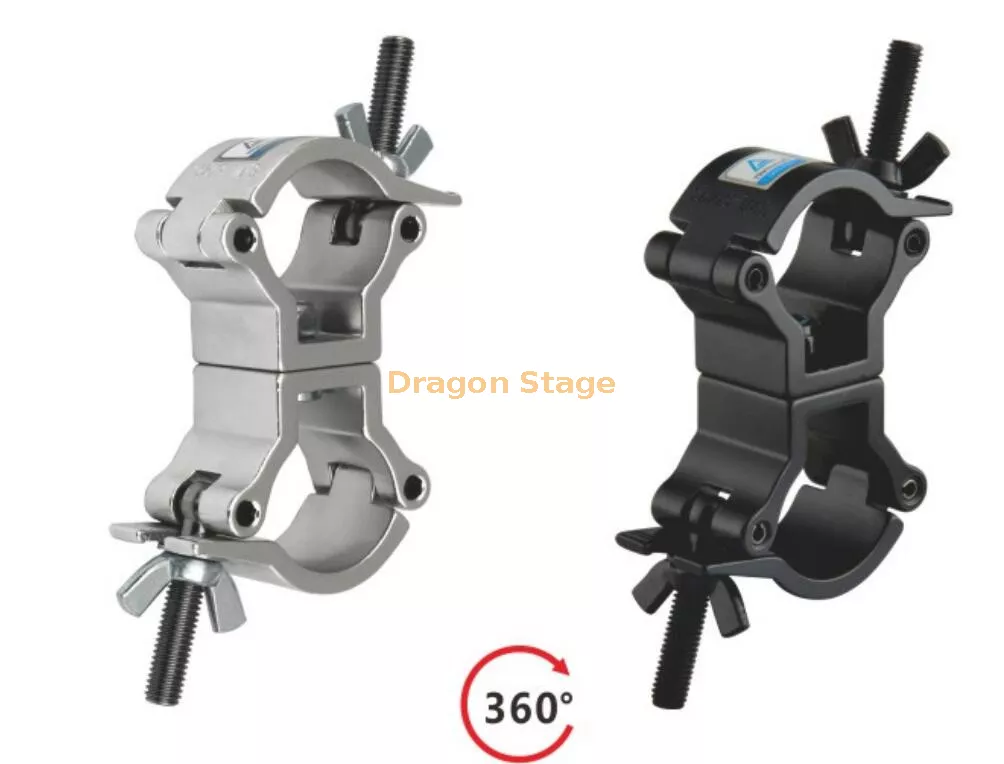

• Diseño de acoplador giratorio doble
  El producto de referencia describe dos receptores de armazón giratorios conectados por un perno. Confirme el diseño exacto de la versión DragonEvent.

• Carga de trabajo segura de 50 kg.
  La especificación suministrada establece una SWL de 50 kg. Confirme la dirección de carga aplicable y las condiciones nominales antes de su uso.

• Peso ligero: 0,187 kg por pieza.
  El peso indicado del producto es 0,187 kg por pieza.

• 70 piezas por paquete
  La cantidad del paquete suministrado es de 70 piezas, adecuada para proyectos que requieren múltiples acopladores compatibles.

• Para estabilizadores y soportes para carteles
  El producto de referencia describe aplicaciones que incluyen estabilizadores de iluminación, soportes para carteles y conexiones de armazones compatibles.

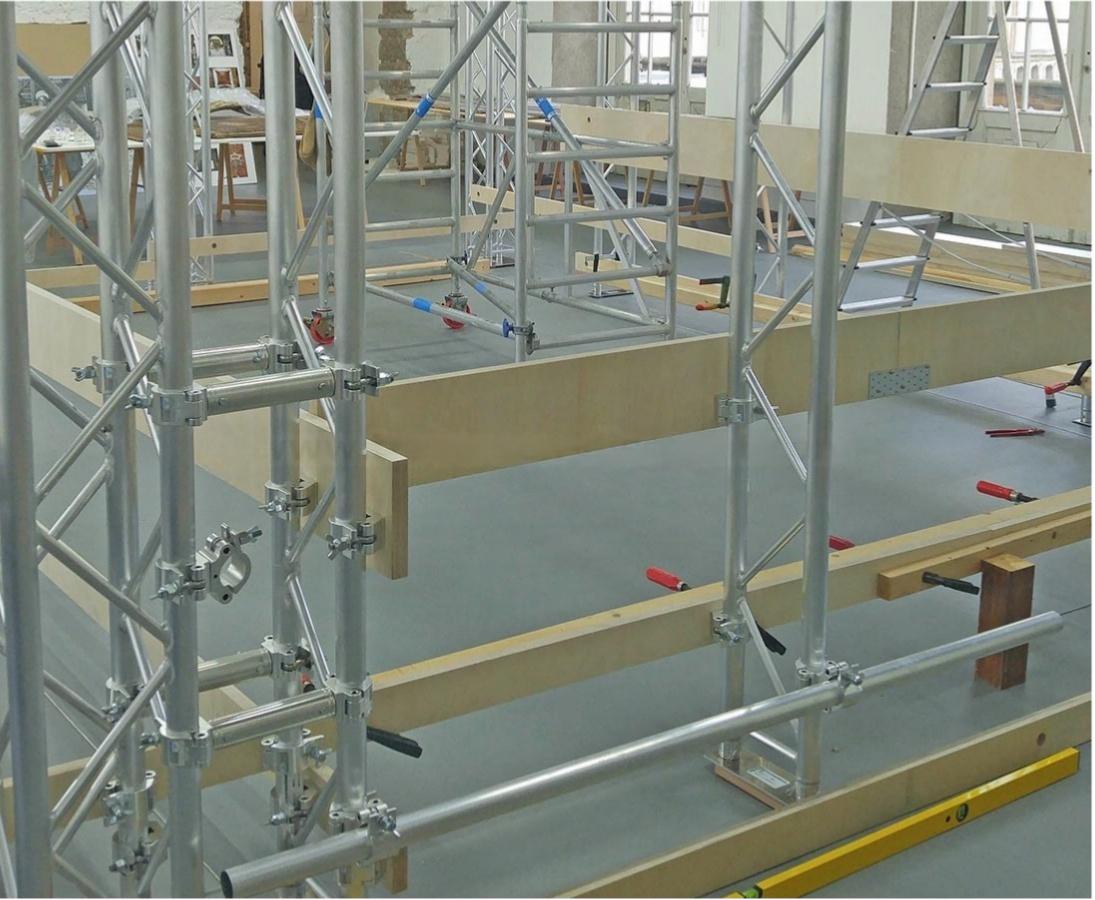

Se puede considerar el acoplador giratorio doble DragonEvent para instalaciones compatibles como:

• Estabilizadores de iluminación sobre truss de pequeño diámetro

• Estructuras de soporte de pancartas

• Conexiones transversales compatibles

• Expositores para exposiciones y ferias comerciales.

• Montaje de estructura de evento

• Reemplazo de acopladores dobles compatibles

La idoneidad de la aplicación depende de las dimensiones reales del tubo, la geometría del receptor, los sujetadores y la dirección de la carga.

Para componentes de estructura relacionados, explore DragonEvent Truss & Rigging y Truss & Rigging Accessories.

Notas de compatibilidad e instalación

Antes de comprar o instalar este acoplador, revise los siguientes puntos:

1. Confirme el diámetro del tubo.
   La especificación suministrada identifica la compatibilidad con tubos de 32 a 35 mm. Mida el tubo real y verifique el perfil del receptor.

2. Verifique ambos puntos de conexión.
   Confirme que ambos receptores se ajustan a los tubos o secciones de armadura previstos y que la geometría del acoplador se adapta a la conexión requerida.

3. Verifique los herrajes de sujeción.
   El producto de referencia describe un cierre de tuerca de mariposa M8. Confirme el hardware real suministrado con el producto DragonEvent antes de la instalación.

4. Comprenda la dirección de la carga.
   La SWL suministrada es de 50 kg, pero la información de referencia distingue la carga de tracción de la carga de corte. Confirme la clasificación aplicable para la dirección de carga real y la configuración de instalación.

5. Inspeccione antes de usar.
   Verifique que el acoplador, el perno, las tuercas y las superficies de contacto no tengan daños visibles, deformaciones, desgaste u otras condiciones que puedan afectar la conexión.

6. Evalúe la estructura completa.
   El acoplador, los tubos conectados, la armadura, los sujetadores y la estructura de soporte deben ser todos adecuados para la aplicación prevista. Para instalaciones suspendidas o estructuralmente significativas, verifique la documentación relevante y los requisitos de instalación antes de su uso.

1. ¿Para qué se utiliza el acoplador giratorio doble DragonEvent?

Está diseñado para conexiones de armazones tubulares compatibles y puede considerarse para estabilizadores de iluminación, soportes para pancartas y otras estructuras adecuadas para eventos.

2. ¿De qué material está hecho el acoplador?

La especificación suministrada identifica el material como aluminio 6061..

3. ¿Qué diámetro de tubo encaja?

El rango de diámetro de tubo compatible indicado es de 32 a 35 mm . Confirme las dimensiones reales del tubo y la geometría del receptor antes de realizar el pedido.

4. ¿Cuál es la carga de trabajo segura?

La especificación suministrada indica una SWL de 50 kg . La dirección de carga aplicable y las condiciones nominales deben confirmarse antes de su uso.

5. ¿Cuánto pesa cada acoplador?

El peso indicado del producto es 0,187 kg por pieza..

6. ¿Cuántas piezas se incluyen en un paquete?

La información del producto suministrada especifica 70 piezas por paquete..

7. ¿Incluye tuerca mariposa M8?

El producto de referencia describe un cierre de tuerca de mariposa M8, pero el hardware incluido para el producto DragonEvent exacto no ha sido confirmado de forma independiente. Verifique el contenido del paquete antes de realizar el pedido.

8. ¿Se puede utilizar para soportes de pancartas o estabilizadores de iluminación?

Estas aplicaciones se describen en la información del producto de referencia. La idoneidad depende del diseño real del acoplador, la compatibilidad del tubo, la dirección de la carga y los requisitos de la estructura completa.

9. ¿La SWL de 50 kg es válida para todas las direcciones de carga?

No necesariamente. El producto de referencia distingue una carga máxima de tracción de una carga máxima de corte inferior. Confirme las condiciones de calificación para el producto DragonEvent exacto y la instalación prevista.
