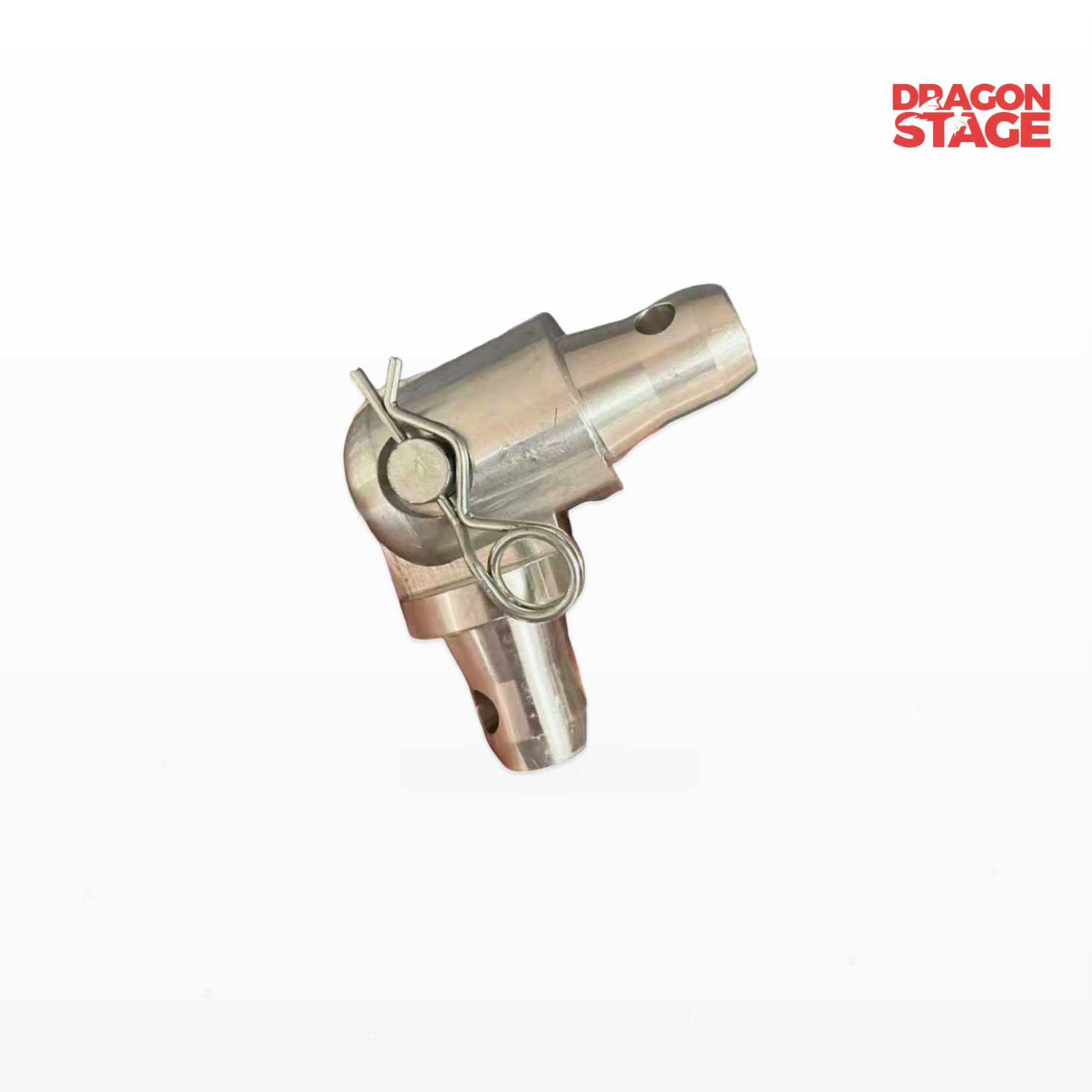

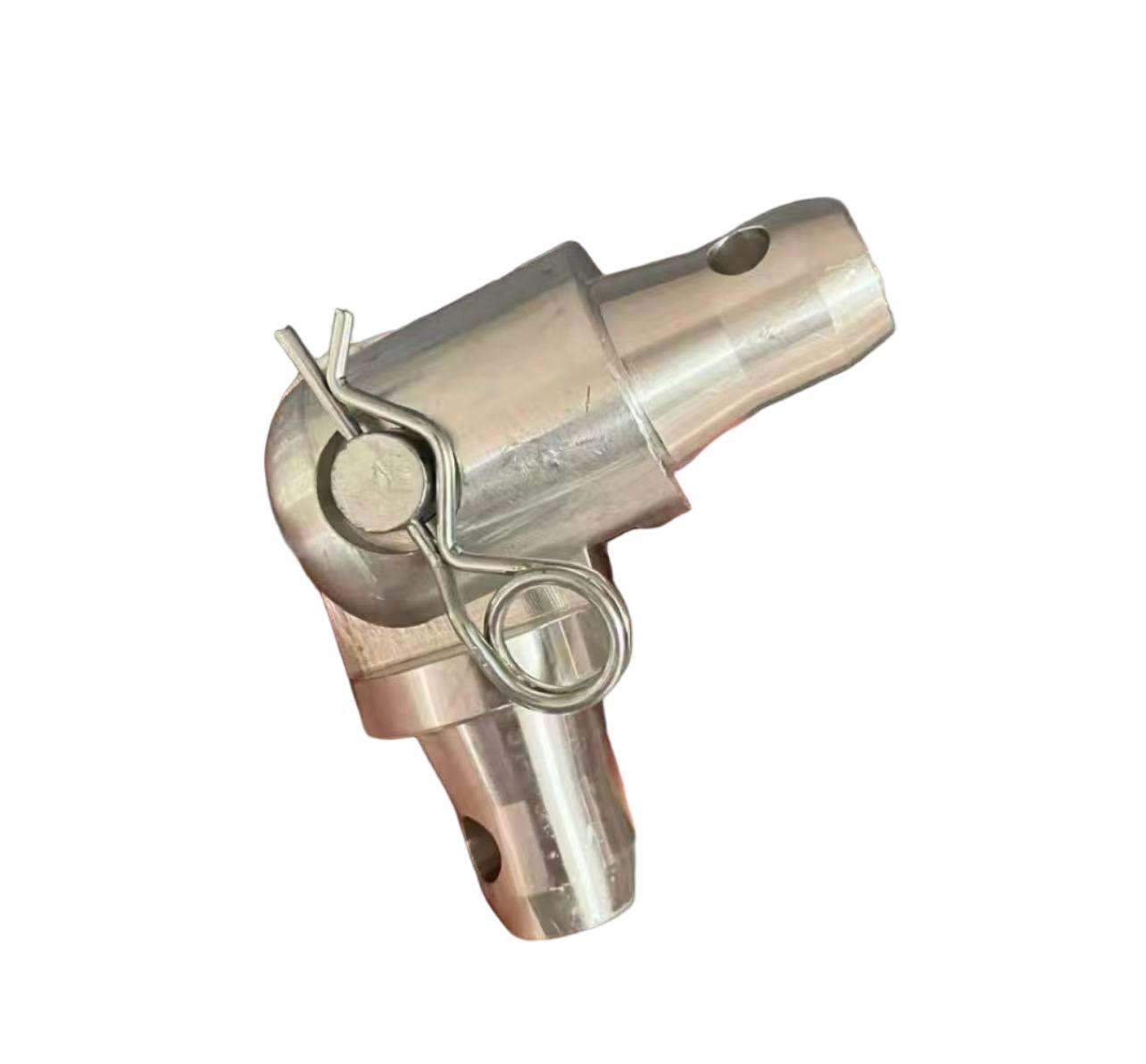

Aluminio bisagra conector para 50 milímetros braguero principal tubos, diseñado para compatible torre braguero, suelo-apoyo braguero y espiga braguero sistemas. El pivotante bisagra permite conectado braguero miembros a girar durante configuración, plegable o torre erección mientras restante integrado con el braguero asamblea. Compatibilidad con tubo diámetro, muro espesor y cónico conector sistema debe ser confirmado antes ordenar.
| Estado de Disponibilidad: | |
|---|---|
| Cantidad: | |
Dragon Stage
Algunas estructuras de celosía necesitan más que un conector recto fijo.
Durante la instalación de una armadura de torre o un sistema de soporte en el suelo, es posible que sea necesario girar parte de la armadura desde una posición horizontal hacia su posición operativa.
Un conector de bisagra de armadura crea ese punto de pivote controlado.
Este conector de bisagra de armazón de aluminio de 50 mm está diseñado para sistemas de armazón de aluminio compatibles que utilizan tubos principales de aproximadamente 50 mm y una disposición de conexión cónica/estilo espiga.
En lugar de desconectar completamente la armadura durante el posicionamiento, la bisagra permite que el componente conectado gire alrededor de una junta definida.
Las aplicaciones típicas incluyen:
sistemas de armadura de torre;
armadura de apoyo al suelo;
torres elevadoras;
secciones de armadura plegables o pivotantes;
estructuras de celosía para eventos temporales.
Para otros sistemas y configuraciones de armazones de aluminio, consulte Armazón de aluminio.
El producto está diseñado para truss utilizando aproximadamente:
50 mm / 1,97 pulgadas en tubos principales
Este es un tamaño de tubo común en trusses para eventos profesionales, pero el diámetro del tubo por sí solo no garantiza la compatibilidad.
Confirma también:
Diámetro del tubo + Espesor de pared + Geometría del conector + Modelo de armadura
antes de realizar el pedido.
La bisagra central proporciona movimiento de rotación entre los componentes de la armadura conectados.
Esto puede resultar útil cuando una torre o una sección de armadura necesita cambiar de posición durante la instalación.
Flujo de trabajo típico:
Conectar → Pivotar / Elevar → Posición → Completar configuración del sistema
La bisagra debe tratarse como parte del sistema de armadura y no como una bisagra de hardware genérica.
Este producto es particularmente relevante para torres de celosía y sistemas de soporte terrestre.
Una bisagra puede permitir que una sección de la torre gire durante el montaje en lugar de requerir que todo el miembro vertical sea manipulado en su orientación final desde el principio.
Esto puede simplificar la disposición mecánica de algunos sistemas de torre-trusa.
El cuerpo de la bisagra está hecho de aleación de aluminio para combinar con la construcción común de armazones de aluminio para eventos.
Esto mantiene el conector adecuado para la integración con armazones de aluminio en lugar de introducir un componente estructural grande y diferente.

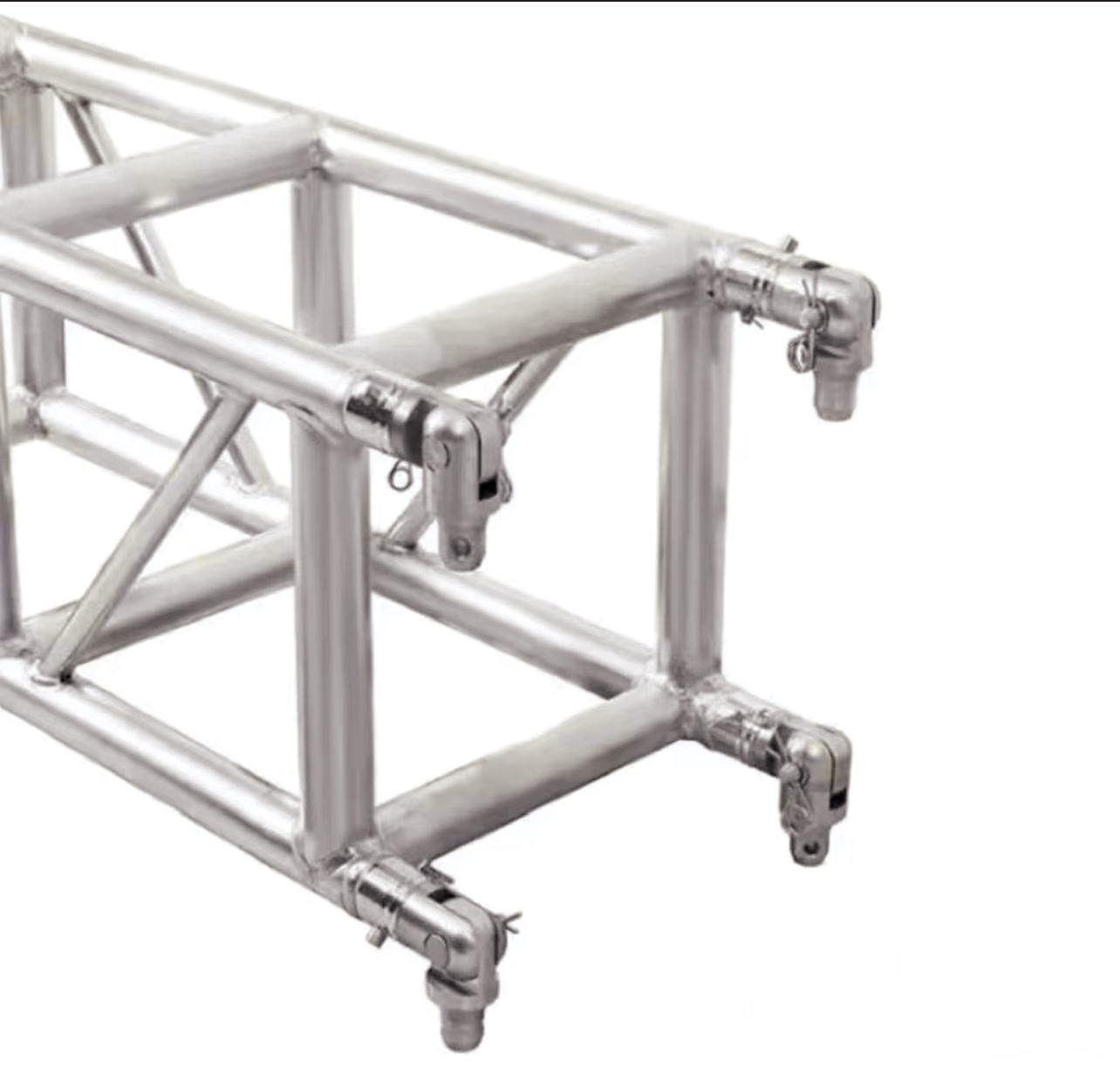

El producto al que se hace referencia está diseñado en torno a una conexión de armazón cónico/espiga en lugar de una geometría de armazón de perno.
Esta distinción importa.
No se debe asumir automáticamente que una bisagra destinada a un sistema de espiga cónica funciona con:
armadura de pernos;
armazón de horquilla;
diferentes dimensiones del conector cónico;
sistemas de tubos de 50 mm no relacionados.
Especificación | Detalles |
|---|---|
Tipo de producto | Conector de bisagra de armadura de aluminio |
Aplicación principal | Junta de pivote de armadura de soporte de torre/tierra |
Compatibilidad del tubo principal | Aprox. 50mm |
Tamaño del tubo imperial | Aprox. 1,97 pulgadas |
Material | Aleación de aluminio |
Tipo de junta | Pivotante / Con Bisagras |
Tipo de conexión de armadura | Sistema de espiga/cónico |
Instalación | Integrado con tubo/conector de truss compatible |
Uso típico | Armazón de torre, soporte en el suelo, armazón plegable/pivotante |
Finalizar | Aluminio Natural |
Clasificación de carga | Debe seguir el sistema completo de truss verificado |
No pida este producto basándose únicamente en:
"Mi truss tiene un tubo de 50 mm."
También debes confirmar:
diámetro exterior real;
espesor de la pared del tubo;
dimensiones de interfaz/soldadura de bisagra;
tamaño del conector cónico;
dimensiones de pasador y clip;
familia de armaduras.
Esta es una de las principales aplicaciones.
La bisagra proporciona un punto de pivote entre una sección de torre y armadura y la posición de conexión correspondiente.
Durante la instalación, la torre se puede girar alrededor de esta junta antes de asegurarla en su configuración de trabajo prevista.

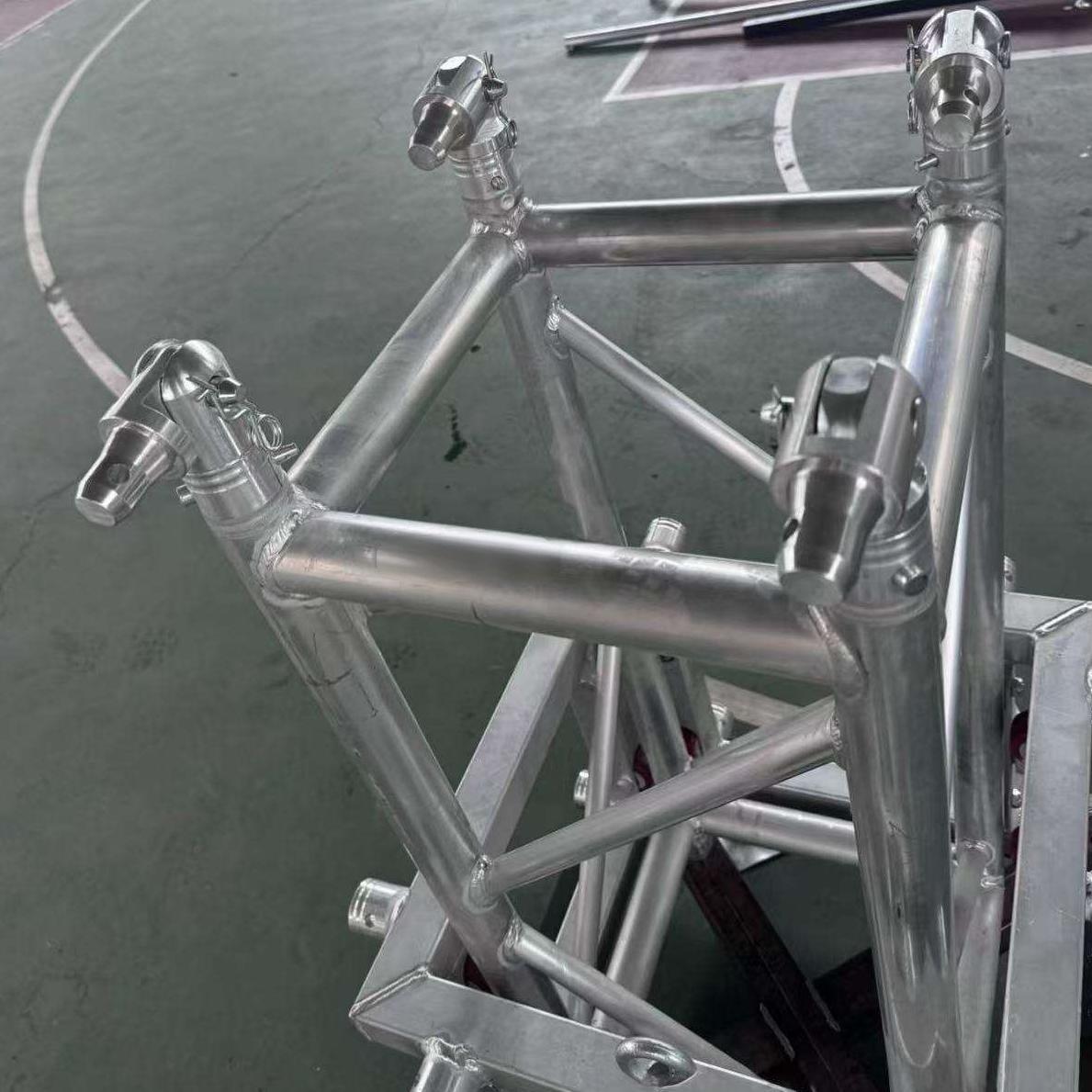

Los sistemas de soporte en el suelo pueden utilizar elementos de bisagra en las posiciones de la torre o la base para facilitar el montaje.
La bisagra es parte de la configuración mecánica , no una solución completa de soporte en el suelo por sí sola.
Algunas disposiciones de torre elevadora utilizan una conexión de bisagra para que la torre pueda moverse entre posiciones de instalación.
La idoneidad exacta depende del diseño completo de la torre.
No asuma que una bisagra es intercambiable entre diferentes marcas o sistemas de torres.
El producto también se puede utilizar cuando un ensamblaje de armazón personalizado requiere una junta plegable o pivotante definida.
Sin embargo, las aplicaciones personalizadas que involucran cargas estructurales significativas deben verificarse como un sistema completo en lugar de diseñarse seleccionando accesorios individuales en línea.
Confirme que la cuerda principal del truss sea aproximadamente:
50 mm de diámetro exterior
Si su tubo principal tiene 48 mm, 51 mm u otro diámetro, no asuma que esta pieza es adecuada.
Dos cerchas pueden utilizar un diámetro exterior de 50 mm y tener diferentes espesores de pared.
Esto es especialmente importante si la bisagra está destinada a soldarse o integrarse estructuralmente en el tubo.
Confirme si su truss utiliza:
Grifo cónico
u otro tipo de conexión.
Si la armadura circundante utiliza un sistema diferente, es posible que la geometría de las bisagras no coincida.
Si la bisagra interactúa con acopladores, pasadores o clips cónicos, confirme esas dimensiones también.
Para ver un ejemplo típico de conexión cónica estilo F34, consulte Productos de conectores y esquinas de armazón..
Díganos si la bisagra se utiliza para:
Base de la torre
Soporte terrestre
Torre elevadora
Truss plegable personalizado
Pieza de repuesto
Esto determina a menudo si una bisagra con el mismo aspecto es realmente adecuada.
Para una bisagra de repuesto en una torre compatible existente:
**1 × Conector de bisagra correcto
Hardware de conector cónico a juego
Pines/clips correctos**
puede ser suficiente.
Sin embargo, para un sistema de torre nuevo, la bisagra debe seleccionarse como parte del conjunto completo de la torre en lugar de comprarse primero de forma independiente.
La secuencia de compra correcta es:
Sistema Truss → Compatibilidad de tubo/conector → Posición de bisagra → Pasadores y accesorios
no:
Bisagra primero → Intente hacer que la armadura encaje más tarde
Esta no es una abrazadera para iluminación colgante.
Es un componente del sistema de armadura pivotante..
Los dos productos cumplen funciones completamente diferentes.
50 mm describe sólo una dimensión.
La compatibilidad también depende de:
espesor de pared + conector + geometría de bisagra + sistema de truss
Diferentes fabricantes pueden utilizar sistemas cónicos de apariencia similar con diferentes:
dimensiones del cono;
diámetros de pasador;
posiciones de los agujeros;
dimensiones del tubo.
Siempre verifique antes de mezclar componentes.
Si esta bisagra se va a soldar a una armadura existente, el material, la condición del tubo, la geometría y el proceso de soldadura son importantes.
Una bisagra no debe simplemente soldarse a una armadura arbitraria y luego asumir que conserva la capacidad de carga original de la armadura.
No se ha confirmado ninguna clasificación de carga independiente verificada para este producto.
La capacidad estructural útil depende del conjunto completo:
bisagra + soldadura/interfaz + conector + armadura + geometría de la torre + condición de carga
No asigne una SWL arbitraria de un producto de apariencia similar.
Para los compradores que eligen la armadura en sí en lugar de simplemente reemplazar una bisagra:
Para configuraciones de conectores y uniones de armadura relacionadas:
Productos de conectores y esquinas de armadura
Para piezas, abrazaderas y accesorios de truss para eventos pequeños:
Crea una conexión pivotante en sistemas de armazones de aluminio compatibles, particularmente armazones de torre y aplicaciones de soporte terrestre.
No.
Es un componente de bisagra de armadura estructural, no una abrazadera para montar un dispositivo de iluminación.
Está diseñado para tubos principales de truss de aproximadamente 50 mm..
Aún queda por confirmar la compatibilidad exacta.
Potencialmente, dependiendo de las dimensiones exactas del tubo, conector y bisagra.
No asuma compatibilidad basándose únicamente en el nombre F34.
El producto al que se hace referencia se describe para sistemas de armazón cónico/espiga. 阿里巴巴
Sólo después de confirmar el material, las dimensiones y la compatibilidad estructural.
Soldar una nueva bisagra en una armadura existente cambia el ensamblaje y no debe tratarse como una simple modificación cosmética.
El pivotamiento de la base de la torre es una de las aplicaciones típicas de este tipo de conector de bisagra.
La disposición completa de la torre aún debe ser compatible.
No automáticamente.
Esta versión está posicionada para sistemas de espita/truss cónicos.
Eso depende del SKU/paquete seleccionado.
Confirma si necesitas:
solo bisagra
o
bisagra + acoplador + pasador + clip en R
antes de realizar el pedido.
No se ha confirmado ninguna capacidad de carga independiente verificada.
La capacidad estructural debe evaluarse como parte del sistema completo de armadura y torre.
