Esquina de caja de aluminio de 6 lados 520x520 mm Bloque de esquina de armadura de esquina de todos los lados para sistema de armadura de escenario del fabricante de China

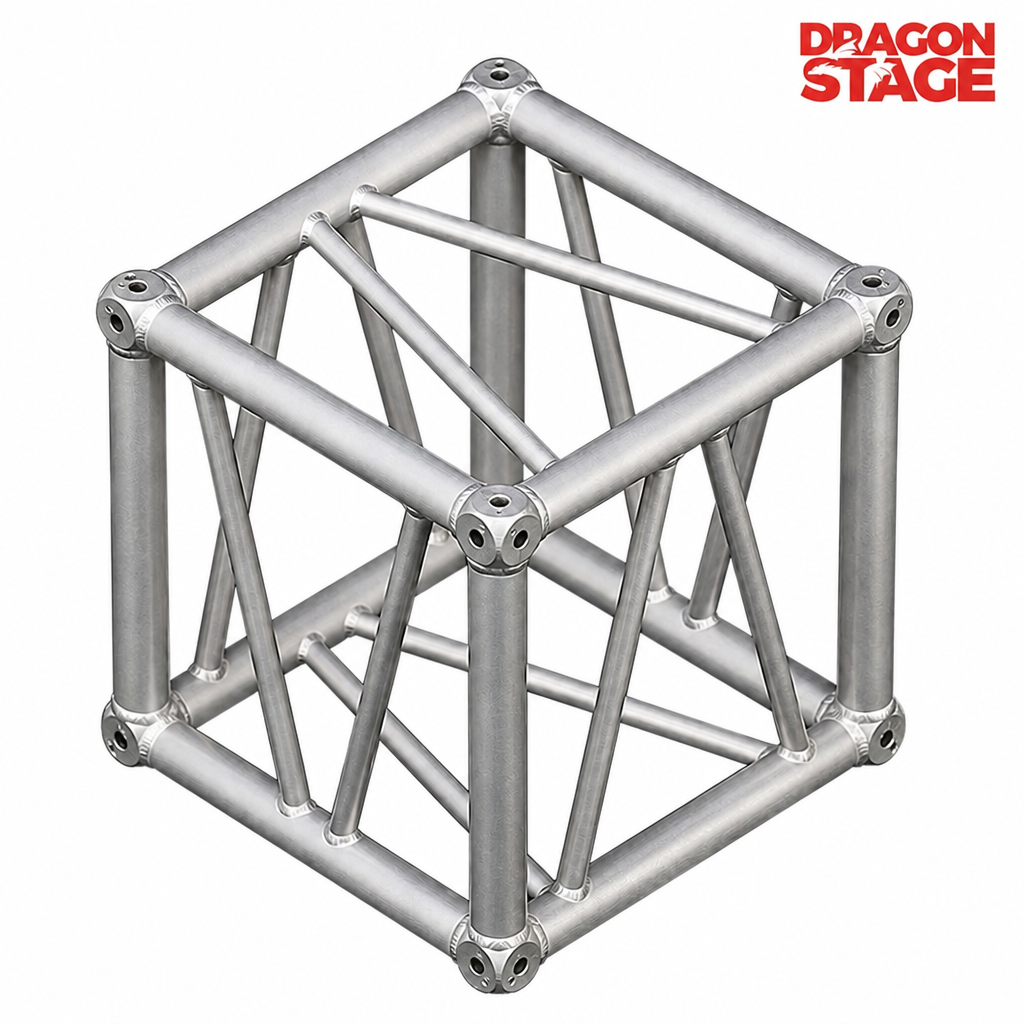

La esquina de caja de aluminio de 6 lados (también conocida como esquina de todos los lados/esquina de caja) es un componente de conexión de armazón de alta resistencia diseñado para sistemas de armazón de escenarios y exposiciones. Con una construcción de marco cúbico de precisión con 8 asientos de esquina esféricos y puntos de conexión tipo perno, une segmentos de celosía en hasta 6 direcciones, lo que lo convierte en la solución ideal para construir estructuras de escenario estables y multidireccionales.

Fabricado con una aleación de aluminio de alta resistencia con un acabado mate pulido con chorro de arena, este bloque de esquina de 520 × 520 mm ofrece una excelente relación resistencia-peso, resistencia a la corrosión y una larga vida útil; está diseñado para satisfacer las demandas del montaje profesional en escenarios, conciertos y eventos.

Guía de instalación: medio conector (bloqueo con tornillo hueca hexagonal)

1. Herramientas necesarias

Herramienta	Objetivo
Llave Allen tipo L o mango en T (tamaño TBC, comúnmente 5 mm/6 mm)	Apretar el tornillo hexagonal
Pasador cónico + clip R	Bloquear la sección de truss conectada
Guantes de trabajo (recomendado)	Protección de manos
Llave dinamométrica (si se especifica un par preciso)	Ajuste preciso

2. Pasos de instalación

Paso 1: preparación e inspección

Inspeccione el medio conector y los extremos del tubo del truss: limpios, sin rebabas y sin deformaciones.
Asegúrese de que el orificio del tornillo con casquillo hexagonal esté libre de residuos.

Paso 2: inserte el medio conector

Alinee el medio conector con la abertura del tubo principal del truss e insértelo completamente hasta que encaje correctamente, manteniéndolo recto.

Paso 3: apriete el tornillo hexagonal

Inserte la llave Allen verticalmente en el orificio del tornillo hexagonal en el centro del medio conector.
Gírelo en el sentido de las agujas del reloj para apretar hasta que el medio conector esté firmemente bloqueado sin juego (valor de torsión por confirmar; siga las especificaciones del producto).

Paso 4: verificar la cerradura

Agite suavemente el medio conector para confirmar que esté apretado y no gire.
Si está suelto, apriete más el tornillo y vuelva a comprobarlo.

Paso 5: conecte la siguiente sección del truss

Deslice el tubo principal de la siguiente sección del truss sobre el medio conector bloqueado y alinee los orificios para pasadores en ambos lados.

Paso 6: inserte el pasador y bloquee con R-Clip

Inserte el pasador cónico a través de los orificios alineados.
Sujete el clip en R en la ranura al final del pasador para asegurarlo.

3. Seguridad y notas

Control de par : Apriete al par especificado (TBC). Apretar demasiado puede dañar las roscas; un ajuste insuficiente puede provocar que se afloje.
Comprobación antiaflojamiento : Después de repetidos montajes y desmontajes, compruebe periódicamente el tornillo hexagonal y vuelva a apretarlo si es necesario.
Verificación de carga : Después de la instalación, verifique las cargas con la capacidad nominal del sistema de truss y los estándares de seguridad locales. Nunca sobrecargues.
Operación profesional : El montaje y la instalación elevados deben ser realizados por profesionales calificados.
Equipo de protección : Use guantes de trabajo para evitar cortes con los bordes metálicos.

4. Mantenimiento

Limpie periódicamente el medio conector y los orificios de los tornillos para evitar que el polvo y la corrosión afecten la cerradura.
Inspeccione los tornillos, pasadores y clips en R para detectar desgaste o deformación; reemplace las piezas dañadas con prontitud.
En caso de inactividad prolongada, aplicar tratamiento antioxidante y almacenar en un ambiente seco.

https://youtu.be/-3mKnhSRyNk?si=wkLKTs8Qh1fT8o2x

Conexión de 6 lados/todos los lados : conecta miembros de armadura en hasta 6 direcciones para un diseño de estructura flexible
Tamaño estándar de 520 × 520 mm : coincide con sistemas de armazón cuadrado de 520 × 520 mm (por confirmar: confirme la compatibilidad exacta del armazón)
Diseño de estructura cúbica : 8 asientos esquineros esféricos mecanizados con precisión con orificios para pernos para uniones seguras y confiables
Conexión tipo perno : montaje y desmontaje sencillos con herramientas, no se requiere equipo especial
Aleación de aluminio de alta resistencia : liviana pero duradera, fácil de transportar y ensamblar en el sitio
Acabado mate con chorro de arena : superficie antideslumbrante, resistente a la corrosión, mantiene una apariencia de grado industrial
Mecanizado de precisión : dimensiones consistentes y alineación de orificios para una instalación rápida y precisa
Personalizable : logotipo OEM/ODM, tratamiento de superficie y tamaños personalizados disponibles a pedido

Especificaciones técnicas

Artículo	Especificación
Nombre del producto	Esquina de caja de aluminio de 6 lados (esquina de todos los lados)
Tamaño	520 × 520 milímetros
Material	Aleación de aluminio de alta resistencia
Tipo de conexión	Conexión de perno/tornillo
Asientos de esquina	8 × bloques de esquina esféricos con orificios para pernos
Tratamiento superficial	Acabado arenado/mate.
Grado de aleación	TBC (por ejemplo, 6061-T6 / 6082-T6 según los requisitos del cliente)
Peso	por confirmar
Capacidad de carga	por confirmar
Especificaciones de pernos y torsión	por confirmar
Sistema de armadura aplicable	Armazón cuadrado de 520 × 520 mm (TBC)

Estructuras de truss para escenarios y conciertos
Marcos para stands de exposiciones y eventos.
Sistemas de iluminación y sonido.
Festivales al aire libre y escenarios de espectáculos.
Sistemas de techado y marquesina con armazones
Marcos de exhibición y señalización comercial.

Preguntas frecuentes

P1: ¿De qué material está hecho el bloque esquinero? Aleación de aluminio de alta resistencia que proporciona una conexión ligera pero duradera con buena resistencia a la corrosión. Los grados de aleación específicos (por ejemplo, 6061-T6, 6082-T6) se pueden confirmar según sus requisitos.

P2: ¿Qué tamaños están disponibles? El tamaño estándar es 520×520 mm. Los tamaños y configuraciones personalizados están disponibles a pedido.

P3: ¿Cuál es el tipo de conexión? Tipo perno (conexión por tornillo). Los 8 asientos esquineros cuentan con orificios para pernos alineados con precisión para un montaje seguro y fácil de usar con herramientas.

P4: ¿Se puede personalizar el logotipo y el acabado de la superficie? Sí. Se encuentran disponibles servicios OEM/ODM, que incluyen impresión/grabado de logotipos, anodizado de color y otros tratamientos de superficie.

P5: ¿Cuál es la cantidad mínima de pedido? Comuníquese con nosotros: la cantidad mínima de pedido depende del modelo, el tamaño y el tratamiento de la superficie. También podemos discutir pedidos de prueba para realizar pruebas.

P6: ¿Cómo se empaqueta y envía el producto? Los productos se empaquetan en embalajes estándar de exportación (normalmente paletizados con envoltorio protector) para evitar daños durante el tránsito. El tiempo y el costo de envío dependen del destino y la cantidad del pedido.
