Dragon Stage

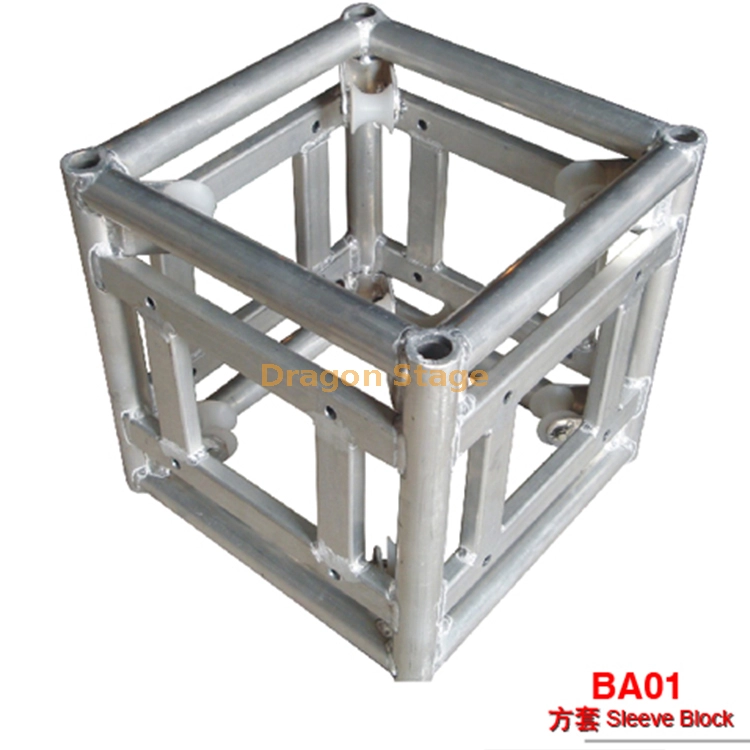

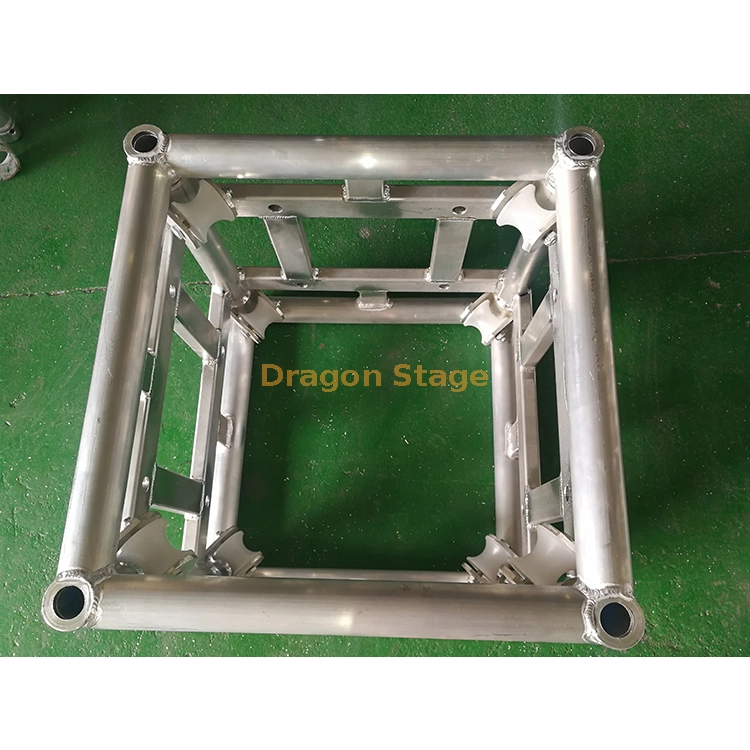

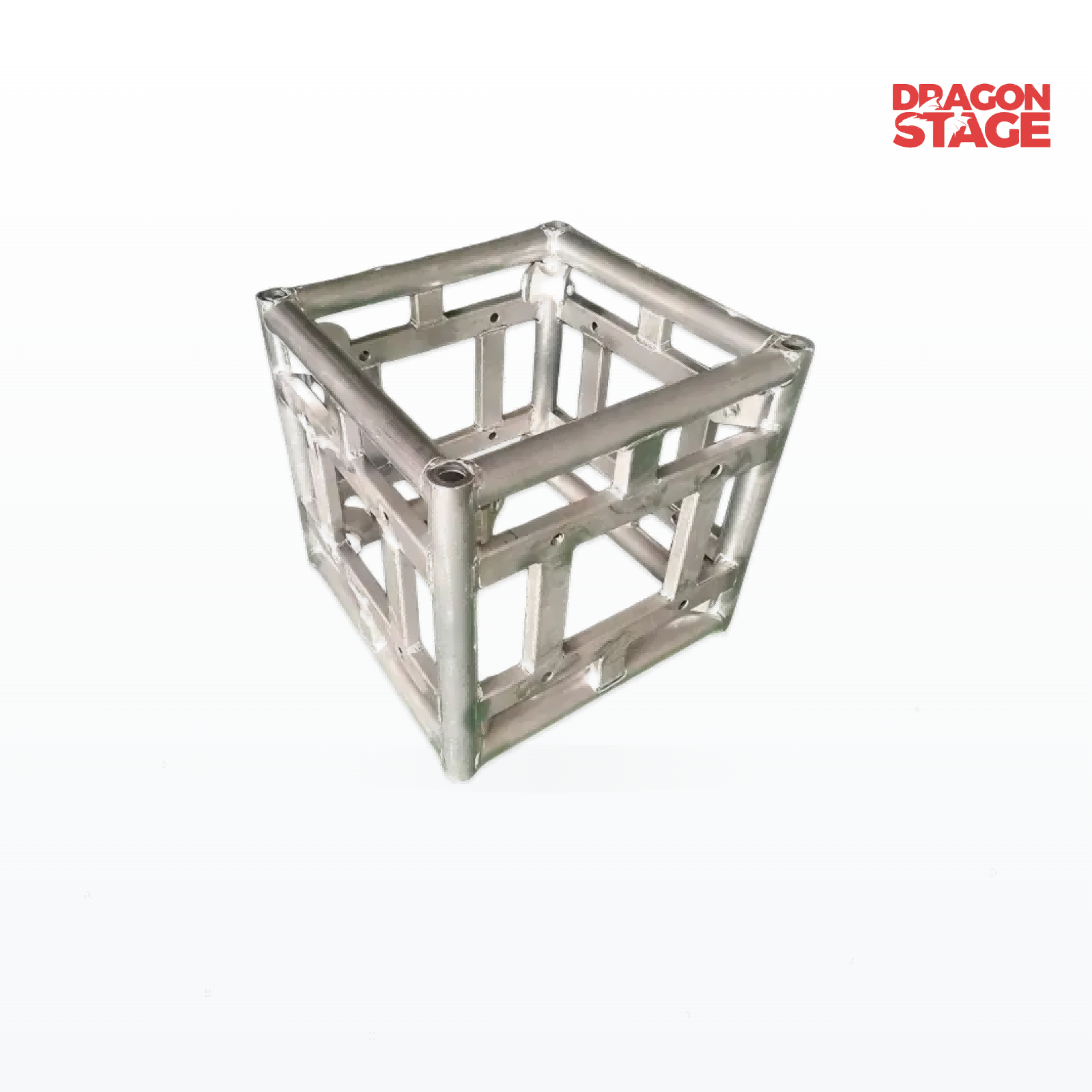

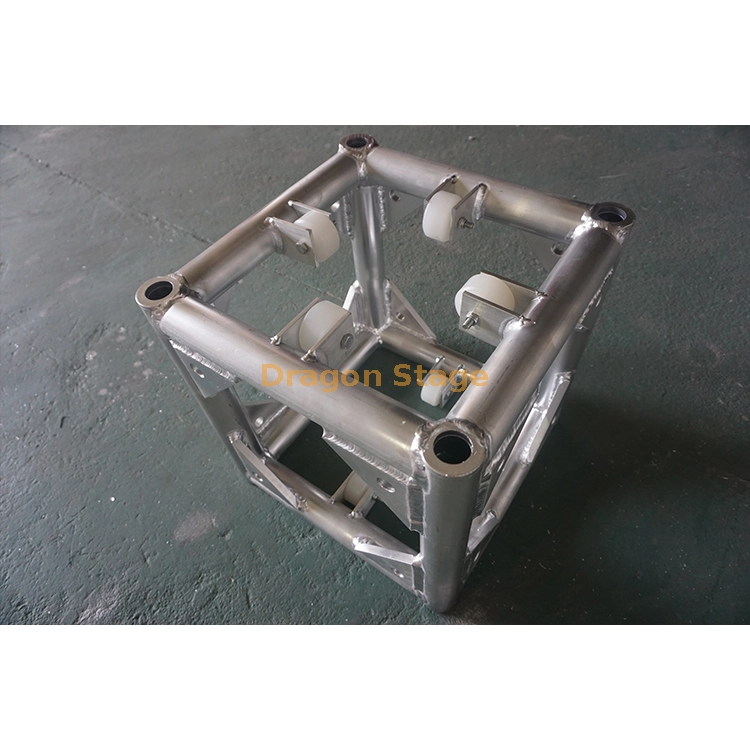

El bloque de funda de aluminio para sistema de elevación de armazón de escenario es un componente de funda estructural diseñado para sistemas de vigas y pilares de armazón de escenario cuadrado compatibles . Está disponible para diferentes dimensiones de armazón y configuraciones de conexión, incluidos sistemas de armazón de tornillo/perno y armazón de espiga .
El bloque de funda está diseñado para funcionar con secciones de armazón compatibles para ayudar a conectar, guiar o extender estructuras de armazón de escenario en aplicaciones estructurales y de elevación. Las especificaciones suministradas identifican el aluminio 6061-T6/6082-T6 y el acero como opciones de materiales disponibles.
Para sistemas de truss de tornillo/perno, los modelos disponibles incluyen TB300, TB400, TB500, TB5060, TB5276 y TB6076 , y cubren dimensiones de truss desde 300 × 300 mm hasta 600 × 760 mm . Las versiones con espiga incluyen TS290, TS390, TS520, TS5060, TS5276 y TS6090..
Las longitudes de sección de celosía disponibles son generalmente de 0,5 m, 1 m, 2 m, 3 my 4 m , según el modelo.
Para soluciones completas de truss para escenarios y conciertos, explore Truss & Rigging.
El bloque de funda está diseñado para usarse con estructuras de vigas y pilares de escenario compatibles , proporcionando un componente de conexión/interfaz dentro del sistema de vigas general.
Se puede utilizar con diferentes dimensiones de truss cuadrado según el modelo seleccionado.
La gama de armazones de pernos/tornillos incluye múltiples tamaños de armazones cuadrados:
200 × 200 milímetros
300 × 300 milímetros
350 × 350 milímetros
400 × 400 milímetros
450 × 450 milímetros
500 × 500 milímetros
400 × 600 milímetros
500 × 600 milímetros
520 × 760 milímetros
600 × 760 milímetros
Esto proporciona opciones para diferentes requisitos estructurales de escenarios y eventos.
Las especificaciones suministradas también incluyen modelos de truss con espiga:
220 × 220 milímetros
290 × 290 milímetros
390 × 390 milímetros
520 × 520 milímetros
500 × 600 milímetros
520 × 760 milímetros
600 × 900 milímetros
Esto permite adaptar el concepto de manguito/conexión a diferentes métodos de construcción de celosías.
Las opciones de materiales especificadas incluyen:
Aluminio 6061-T6 / 6082-T6 / Acero
Para proyectos que requieren una solución de conexión de armadura liviana, las versiones de aluminio brindan una opción de material adecuada según las especificaciones del producto suministradas.
La gama de productos cubre tanto dimensiones de armazones cuadrados convencionales como configuraciones de armazones rectangulares más grandes, incluidas las opciones de armazones con pernos de 500 × 600 mm, 520 × 760 mm y 600 × 760 mm .
Modelo | Tipo de armadura | Dimensión | Tubo principal | Tubo de vicio | Abrazadera | Longitud disponible |
|---|---|---|---|---|---|---|
Perno TB200 | braguero cuadrado | 200 × 200 milímetros | 32×2mm | 16×2mm | 12 × 2 mm | 0,5 / 1 / 2 / 3 / 4m |
Perno TB300 | braguero cuadrado | 300 × 300 milímetros | 50 × 3mm | 30×2mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Perno TB350 | braguero cuadrado | 350 × 350 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Perno TB400 | braguero cuadrado | 400 × 400 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Perno TB450 | braguero cuadrado | 450 × 450 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Perno TB500 | braguero cuadrado | 500 × 500 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Perno TB4060 | braguero cuadrado | 400 × 600 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Perno TB5060 | braguero cuadrado | 500 × 600 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Perno TB5276 | braguero cuadrado | 520 × 760 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Perno TB6076 | braguero cuadrado | 600 × 760 milímetros | 50 × 3mm | 50 × 2 mm | 30×2mm | 0,5 / 1 / 2 / 3 / 4m |
Modelo | Tipo de armadura | Dimensión | Tubo principal | Tubo de vicio | Abrazadera | Longitud disponible |
|---|---|---|---|---|---|---|
Grifo TS220 | braguero cuadrado | 220 × 220 milímetros | 32×2mm | No | 12 × 2 mm | 0,5 / 1 / 2 / 3 / 4m |
Grifo TS290 | braguero cuadrado | 290 × 290 milímetros | 50 × 3mm | No | 20×2mm | 0,5 / 1 / 2 / 3 / 4m |
Grifo TS390 | braguero cuadrado | 390 × 390 milímetros | 50 × 3mm | No | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Grifo TS520 | braguero cuadrado | 520 × 520 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Grifo TS5060 | braguero cuadrado | 500 × 600 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Grifo TS5276 | braguero cuadrado | 520 × 760 milímetros | 50 × 3mm | 50 × 2 mm | 25×2mm | 0,5 / 1 / 2 / 3 / 4m |
Grifo TS6090 | braguero cuadrado | 600 × 900 milímetros | 50×4mm | 50 × 3mm | 30×2mm | 0,5 / 1 / 2 / 3 / 4m |
Artículo | Especificación |
|---|---|
Aluminio | 6061-T6/6082-T6 |
Material alternativo | Acero |
Solicitud | Sistema de vigas y pilares de armadura de escenario |
Tipos de armadura | Perno/tornillo y espiga |
Opciones de longitud típicas | 0,5 metros, 1 metro, 2 metros, 3 metros, 4 metros |

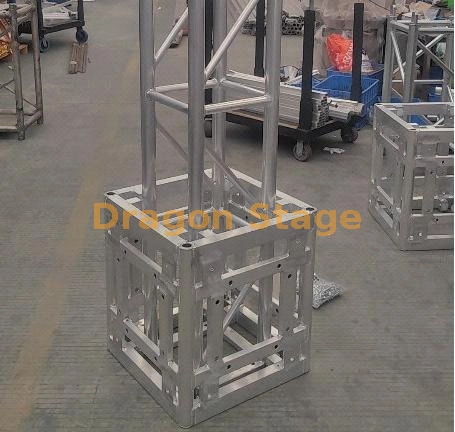

El sistema de bloque/truss de manga se puede utilizar como parte de estructuras de truss compatibles para escenarios y conciertos.
Es relevante para aplicaciones en las que la armadura del escenario necesita funcionar como marco estructural para equipos de producción de eventos.
Para aplicaciones de conciertos profesionales, el tamaño del truss seleccionado, el tipo de conexión, la disposición estructural y las cargas del equipo deben considerarse como un sistema completo.
Las diferentes dimensiones de la armadura permiten configurar el sistema para diferentes requisitos del marco del escenario.
Se pueden usar configuraciones de armadura más pequeñas para estructuras relativamente compactas, mientras que las secciones rectangulares más grandes, como 520 × 760 mm y 600 × 760 mm, brindan opciones para marcos estructurales más grandes.
Los sistemas de vigas y pilares de armadura también se pueden utilizar para estructuras de exposición y marcos de stands temporales.
Para proyectos de exhibición, explore las soluciones para stands de exhibición.
El sistema es adecuado para entornos de producción de eventos donde se ensamblan, desmontan, transportan y reutilizan componentes de truss.
Las dimensiones disponibles permiten a los clientes seleccionar un sistema de truss de acuerdo con los requisitos del proyecto.
Una configuración cuadrada compacta común para estructuras más pequeñas y marcos de eventos.
Una configuración cuadrada más grande para aplicaciones que requieren una sección de armadura más grande.
Una opción de truss cuadrado de mayor formato para escenarios y estructuras de eventos más sustanciales.
Una configuración rectangular que proporciona una geometría estructural diferente a la del truss cuadrado.
Una configuración de armadura rectangular más grande para proyectos que requieren una sección estructural más grande.
Una opción de cercha rectangular grande dentro del rango de especificaciones suministradas.
Las especificaciones suministradas incluyen dos sistemas de conexión diferentes.
Característica | Armazón de perno/tornillo | Armazón de espiga |
|---|---|---|
Tipo de conexión | Perno / Tornillo | Espiga |
Tamaños disponibles | 200×200 a 600×760 mm | 220×220 a 600×900 mm |
Gama de tubos principales | 32×2 a 50×3 mm | 32×2 a 50×4 mm |
Tubo de vicio | Disponible en la mayoría de los modelos más grandes | Depende del modelo |
Longitudes típicas | 0,5 a 4 metros | 0,5 a 4 metros |
Importante: Los sistemas de perno/tornillo y espiga no deben considerarse intercambiables. Seleccione los componentes del bloque de manguito y la armadura de acuerdo con el sistema de conexión real utilizado en su proyecto.
Las especificaciones del producto suministradas enumeran:
Aluminio 6061-T6 / 6082-T6 / Acero
Una opción de material de aluminio listada para el sistema de truss.
Otra opción de material de aluminio listada.
El acero también se identifica como una opción de material disponible.
La información proporcionada no especifica qué material es estándar para cada modelo individual, por lo que se debe confirmar el material exacto al solicitar una cotización.
Los modelos de truss enumerados están disponibles en las siguientes longitudes estándar:
0,5 metros
1 metro
2 metros
3 metros
4 metros
Esto permite configurar la misma dimensión de armadura en diferentes diseños estructurales.
Por ejemplo, un sistema TB400 de 400 × 400 mm puede utilizar secciones de 0,5 m, 1 m, 2 m, 3 m o 4 m según las especificaciones suministradas.
Antes de pedir un bloque de camisa o un sistema de armazón correspondiente, confirme:
Dimensión de la armadura
Tipo de conexión
Diámetro del tubo principal y espesor de pared.
Especificación del tubo de tornillo de banco
especificación de refuerzo
Longitud de sección requerida
Requisito de materiales
Por ejemplo, una celosía de 500 × 600 mm puede corresponder a:
TB5060 para armazón de perno/tornillo
TS5060 para armazón de espiga
No deben seleccionarse indistintamente simplemente porque ambos miden 500 × 600 mm.
Determina si tu proyecto requiere:
300 × 300 milímetros
400 × 400 milímetros
500 × 500 milímetros
500 × 600 milímetros
520 × 760 milímetros
600 × 760 milímetros
u otra configuración listada.
Elegir entre:
Perno / Tornillo
o
Espiga
Compare las dimensiones del tubo principal, el tubo de vicio y la abrazadera con su armazón existente.
Seleccione la longitud de sección requerida de:
0,5 metros / 1 metro / 2 metros / 3 metros / 4 metros
Seleccione el material requerido según las especificaciones del proyecto:
Aluminio 6061-T6 / 6082-T6 / Acero
Un flujo de trabajo de instalación típico es:
Confirme que el manguito/componente de conexión coincida con el sistema de truss.
Coloque las secciones de viga y pilar de armadura de acuerdo con el diseño estructural.
Alinee las interfaces de conexión.
Instale el sistema de conexión de perno/tornillo o espiga adecuado.
Verifique todos los puntos de conexión.
Continúe ensamblando las secciones de armadura requeridas.
Inspeccione la estructura completa antes de aplicar cargas operativas.
El procedimiento de instalación exacto depende del sistema de conexión de truss seleccionado.
Para aplicaciones de montaje en conciertos, la instalación debe ser realizada por personal debidamente calificado de acuerdo con los requisitos del proyecto.
La información proporcionada proporciona dimensiones de la armadura, especificaciones de los tubos, materiales y longitudes disponibles , pero no proporciona clasificaciones de carga numérica para el bloque de manguito o el sistema de armadura completo.
Por lo tanto, esta página de producto no asigna un específico:
Carga máxima de elevación
Carga de trabajo segura
Envergadura máxima
Altura máxima
Carga de viento
Carga puntual
Carga colgante
Estos valores dependen de la configuración estructural completa y deben confirmarse a partir de la documentación de ingeniería aplicable antes de su uso en aplicaciones de soporte de carga o aparejo.
Una dimensión de 500 × 600 mm por sí sola no es suficiente.
También debe confirmar si necesita TB5060 o TS5060 , según el tipo de conexión.
La armadura de perno/tornillo y la armadura de espiga utilizan diferentes métodos de conexión.
Confirme el sistema de conexión antes de realizar el pedido.
La misma dimensión nominal de la armadura puede tener diferentes configuraciones de tubo.
Verifique las especificaciones del tubo principal, el tubo de tornillo de banco y la abrazadera.
La especificación suministrada enumera 6061-T6, 6082-T6 y acero , pero no asigna un material específico a cada modelo.
Confirmar el material solicitado con el fabricante.
No se proporciona ninguna clasificación de carga numérica en la información fuente. La capacidad estructural debe confirmarse por separado.
Es un componente de conexión/manguito estructural que se utiliza con sistemas de vigas y pilares de armadura de escenario compatibles.
Las especificaciones suministradas enumeran:
Aluminio 6061-T6, aluminio 6082-T6 y acero.
Los modelos de armadura de pernos/tornillos enumerados incluyen:
TB200, TB300, TB350, TB400, TB450, TB500, TB4060, TB5060, TB5276 y TB6076.
La gama incluye:
200 × 200 milímetros
300 × 300 milímetros
350 × 350 milímetros
400 × 400 milímetros
450 × 450 milímetros
500 × 500 milímetros
400 × 600 milímetros
500 × 600 milímetros
520 × 760 milímetros
600 × 760 milímetros
Los modelos de grifo enumerados van desde 220 × 220 mm hasta 600 × 900 mm , incluidos 290 × 290, 390 × 390, 520 × 520, 500 × 600 y 520 × 760 mm.
Las especificaciones suministradas enumeran:
0,5 m, 1 m, 2 m, 3 m y 4 m.
TB5060 pertenece a la gama de armazones de pernos/tornillos, mientras que TS5060 pertenece a la gama de armazones de espiga. Ambos se especifican en 500 × 600 mm , pero utilizan sistemas de conexión diferentes.
El producto está posicionado para aplicaciones de truss en escenarios y conciertos, pero la información proporcionada no proporciona una carga de trabajo numérica segura ni una capacidad de elevación. Por lo tanto, se debe evaluar la estructura completa del aparejo de acuerdo con los requisitos del proyecto.
Sí. Las especificaciones suministradas incluyen tanto:
TB5276 — Armazón de pernos de 520 × 760 mm
TS5276 — Armazón de espiga de 520 × 760 mm
Seleccionar según el sistema de conexión requerido.
Sí. La gama de pernos/tornillos incluye TB6076: 600 × 760 mm , con un tubo principal de 50 × 3 mm, un tubo de tornillo de banco de 50 × 2 mm y una abrazadera de 30 × 2 mm..
¿Busca un bloque de funda de aluminio y un sistema de truss compatible para un proyecto de montaje de escenario o concierto?
Cuéntanos tu requerido:
Tamaño del armazón
Conexión de perno/tornillo o espiga
Material
Longitud de la sección
Cantidad
Podemos ayudarle a identificar el modelo apropiado de la serie TB/TS disponible..
