Dragon Stage

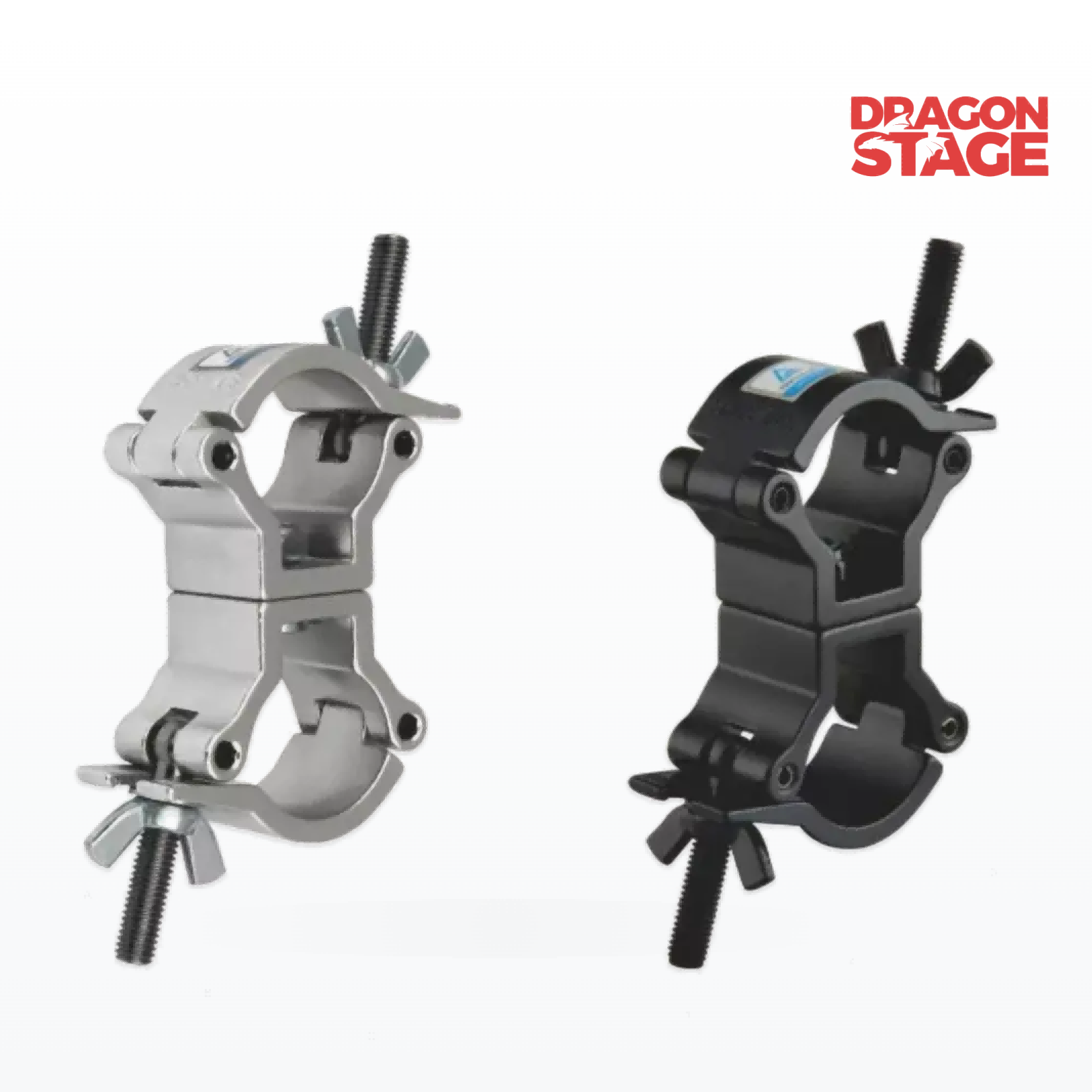

El acoplador giratorio liviano con abrazadera giratoria JR es una abrazadera compacta para armazones de doble cabezal diseñada para montar equipos de eventos e iluminación de escenario compatibles en tubos de armazones redondos adecuados.
Fabricada con aleación de aluminio 6061 , esta abrazadera giratoria liviana está diseñada para tubos compatibles con diámetros de 32 a 35 mm y tiene una carga de trabajo segura (SWL) declarada de 50 kg . Con un peso unitario de aproximadamente 0,187 kg , es adecuado para iluminación de escenarios portátil, configuraciones de DJ, eventos pequeños y aplicaciones de truss livianos.
La configuración giratoria de doble cabezal permite colocar las abrazaderas conectadas según sea necesario alrededor de tubos de armazón compatibles, lo que brinda flexibilidad al organizar equipos de iluminación de escenario.
Para hardware de estructura de escenario relacionado, explore Truss & Rigging y Truss & Rigging Accessories.
Construcción de aleación de aluminio 6061
Hecho de aleación de aluminio 6061 para una solución de montaje en armazón liviana y duradera.
Carga de trabajo segura de 50 kg
La capacidad de carga máxima indicada/SWL es de 50 kg.
Compatibilidad con tubos de 32 a 35 mm
Diseñado para tubos de armazón redondos compatibles con diámetros de 32 a 35 mm.
Configuración giratoria de doble cabezal Cuenta con dos secciones
de abrazadera de tubo envolventes que se pueden colocar según sea necesario para aplicaciones de armazones compatibles.
Posicionamiento de 360 grados
La configuración giratoria permite girar las secciones de abrazadera conectadas según sea necesario alrededor de la tubería compatible.
Construcción liviana
Con un peso declarado de solo 0,187 kg , la abrazadera es conveniente para equipos móviles de eventos y escenarios.
Aplicación de iluminación de escenario
Diseñado para iluminación de escenario liviana compatible y aplicaciones de montaje de truss de DJ.

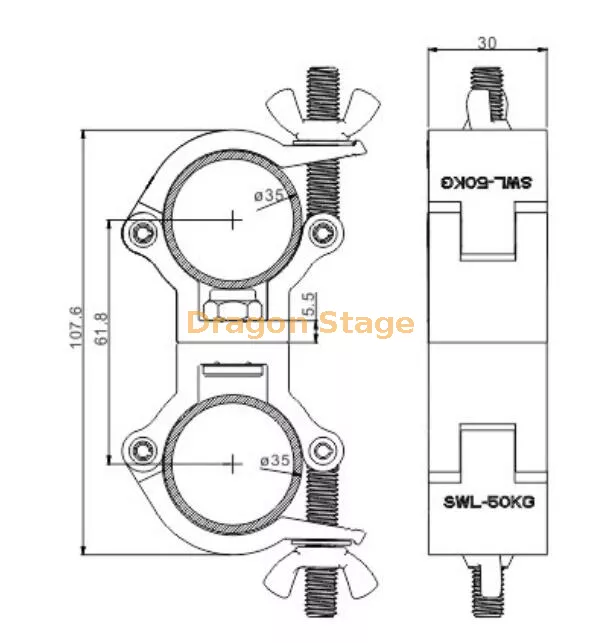

Especificación | Detalles |
|---|---|
Nombre del producto | Abrazadera giratoria JR Acoplador giratorio ligero |
Tipo de producto | Abrazadera de armazón giratoria de doble cabezal |
Material | Aluminio 6061 |
Carga de trabajo segura (SWL) | 50 kilogramos |
Diámetro de tubo aplicable | 32-35 milímetros |
Aprox. Gama de tubos imperiales | 1-1/4"–1-3/8" |
Peso del producto | 0,187 kilogramos |
Configuración de abrazadera | Giratorio de doble cabezal |
Solicitud | Iluminación de escenario / DJ / Evento Truss |
El acoplador giratorio liviano con abrazadera giratoria JR se puede utilizar para aplicaciones compatibles que incluyen:
Producción de eventos
Configuraciones de entretenimiento móvil
Iluminación de espacios pequeños
Montaje de accesorios livianos
Está diseñado para tubos de armazón redondos compatibles dentro del rango de diámetro especificado de 32 a 35 mm .
El diseño de doble cabezal brinda flexibilidad al montar equipos compatibles en un sistema de truss.
Las dos secciones envolventes de abrazadera para tubos se pueden colocar según sea necesario alrededor de tubos compatibles, lo que hace que la abrazadera sea adecuada para aplicaciones en las que es necesario ajustar la orientación de los componentes conectados.
Esta flexibilidad puede ser útil para escenarios portátiles y configuraciones de DJ donde las configuraciones de truss y las posiciones de iluminación pueden cambiar entre eventos.
Con un peso aproximado de 0,187 kg , la abrazadera giratoria JR está diseñada para minimizar el peso añadido por los accesorios de montaje del dispositivo.
Su construcción liviana de aluminio lo hace conveniente para los equipos de escenario que frecuentemente ensamblan, reposicionan y desmontan sistemas de truss portátiles.
El diseño compacto es particularmente adecuado para equipos de iluminación livianos utilizados con sistemas de truss de pequeño formato compatibles.
Antes de la instalación, confirme que:
El tubo de soporte redondo tiene un diámetro dentro del rango especificado de 32 a 35 mm .
La abrazadera es compatible con el perfil del truss real.
El dispositivo de iluminación o componente conectado es compatible con la abrazadera.
La carga aplicada está dentro de los 50 kg SWL indicados..
Ambas secciones de abrazadera están correctamente colocadas alrededor de los tubos de soporte.
La conexión giratoria está correctamente acoplada y asegurada.
La disposición completa de la armadura y los accesorios es adecuada para la aplicación prevista.
No utilice la abrazadera con tubos fuera del rango de diámetro especificado a menos que se haya confirmado la compatibilidad.
Inspeccione la abrazadera y los puntos de conexión antes de cada instalación para detectar deformaciones visibles, daños o desgaste anormal.
La SWL indicada de 50 kg es la carga de trabajo segura suministrada para este producto. No debe interpretarse automáticamente como la carga permitida de la armadura completa, la estructura del escenario o el sistema de aparejo aéreo.
Antes de usar, verifique:
Peso real del aparato
Diámetro del tubo de soporte
Compatibilidad entre abrazadera y truss
Conexión de accesorios
Dirección de carga
Condición de conexión giratoria
Enganche de abrazadera
Carga completa del truss
Estructura de soporte
Requisitos de montaje de eventos aplicables
Medidas de seguridad secundarias apropiadas cuando sea necesario
Para aplicaciones de iluminación elevada o cenital, se debe evaluar el sistema de montaje completo en lugar de confiar únicamente en la SWL individual de la abrazadera.
Para accesorios móviles o dinámicos, verifique la estabilidad de la disposición de montaje completa durante la operación.
El acoplador giratorio liviano con abrazadera giratoria JR combina una construcción de aluminio 6061 , con compatibilidad con tubos de 32 a 35 mm , una SWL declarada de 50 kg y un peso unitario liviano de 0,187 kg .
Su configuración giratoria de doble cabezal proporciona un posicionamiento flexible para equipos de iluminación montados en truss compatibles, mientras que su construcción liviana lo hace adecuado para escenarios portátiles y aplicaciones de DJ.
Para sistemas de truss de pequeño formato y accesorios livianos, proporciona una solución de conexión compacta donde se requiere un posicionamiento ajustable.
La abrazadera está hecha de aleación de aluminio 6061..
El indicado es de 50 kg. SWL .
Está diseñado para tubos redondos compatibles con diámetros de 32 a 35 mm..
La especificación suministrada corresponde aproximadamente a 1-1/4' a 1-3/8'.
El peso indicado del producto es de aproximadamente 0,187 kg..
La configuración de doble cabezal proporciona dos secciones de abrazadera envolventes que se pueden colocar según sea necesario para aplicaciones de montaje en truss compatibles.
Sí, donde el equipo de iluminación, los tubos del truss y la disposición completa de montaje sean compatibles con las especificaciones indicadas.
La información del producto suministrada describe una configuración giratoria con posicionamiento de 360 grados alrededor de secciones de tubería compatibles.
La especificación suministrada indica una SWL de 50 kg . La instalación completa también debe tener en cuenta la armadura de soporte, la disposición de las conexiones, la dirección de la carga y otros factores estructurales.
El rango de tubo especificado es de 32 a 35 mm . No se deben utilizar tubos fuera de este rango a menos que se haya confirmado la compatibilidad.
