Profesional Armazón de escalera con pernos de aluminio de 300 mm con Tubos principales de 50 × 3 mm y Refuerzo de 25 × 2 mm para iluminación de escenarios, exposiciones, instalaciones de estudios y estructuras modulares para eventos. Disponible en Longitudes estándar de 0,5 a 2,5 m, con otras longitudes personalizadas disponibles para sistemas compatibles y diseños especiales.
| longitud: | |
|---|---|
| Estado de Disponibilidad: | |
| Cantidad: | |
Dragon Stage

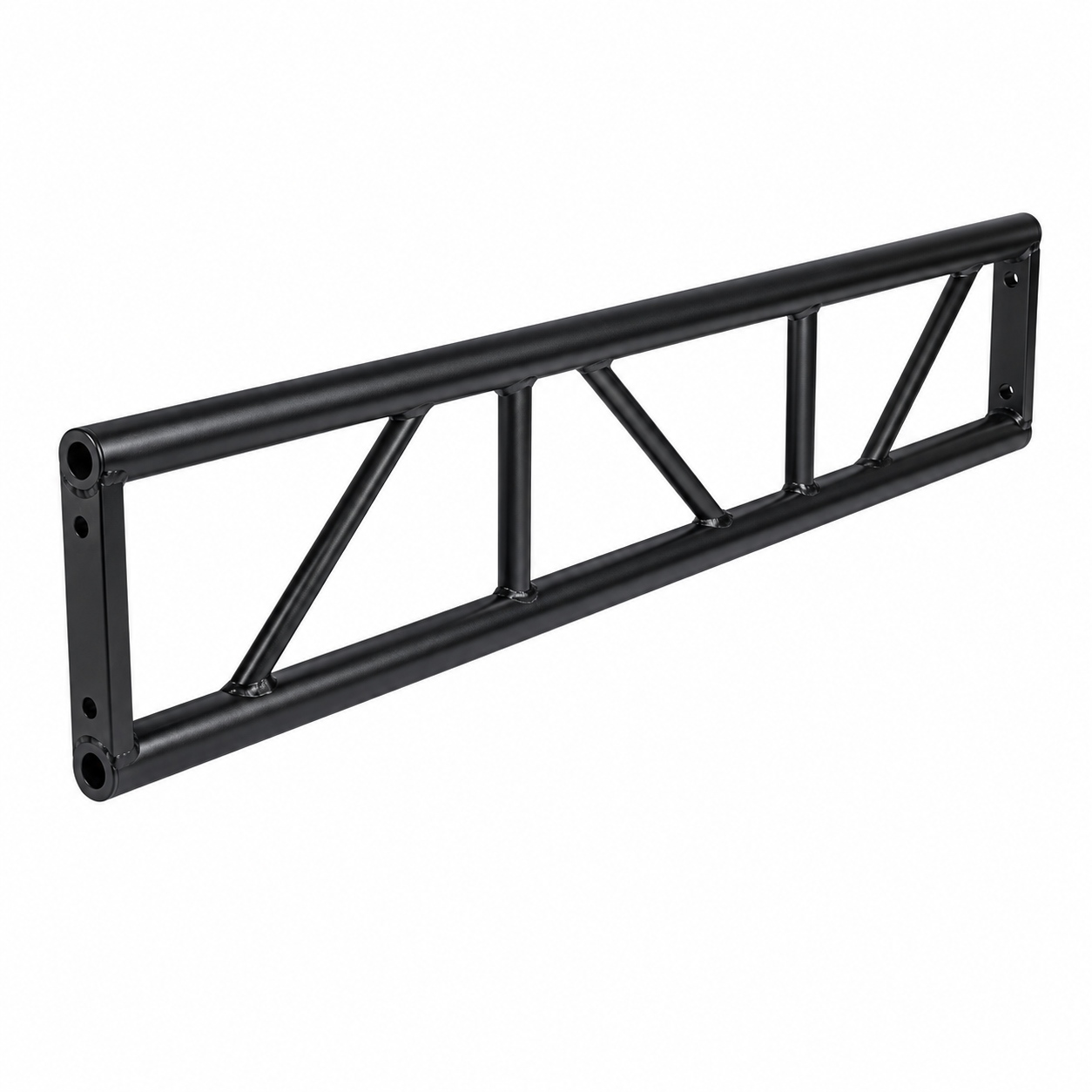

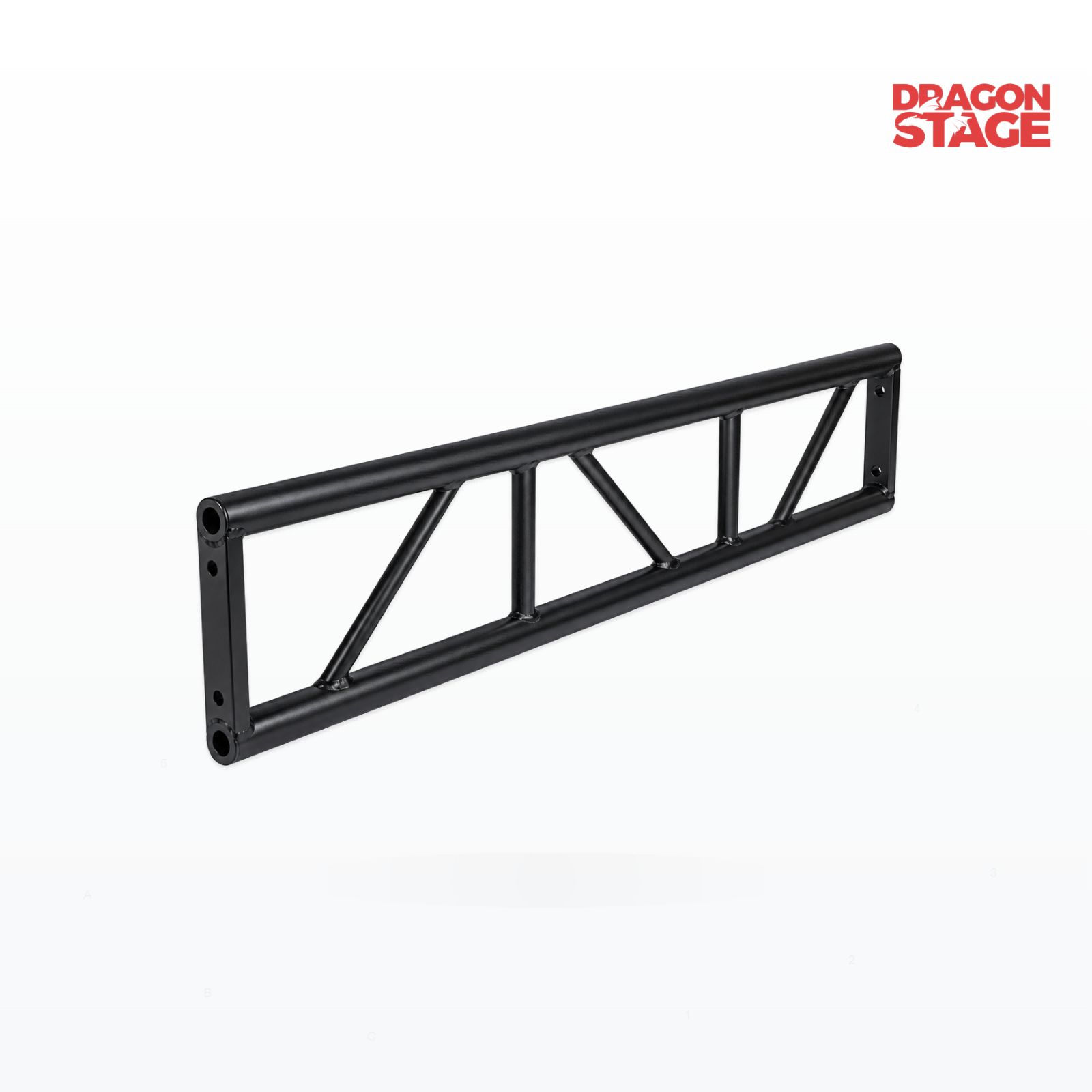

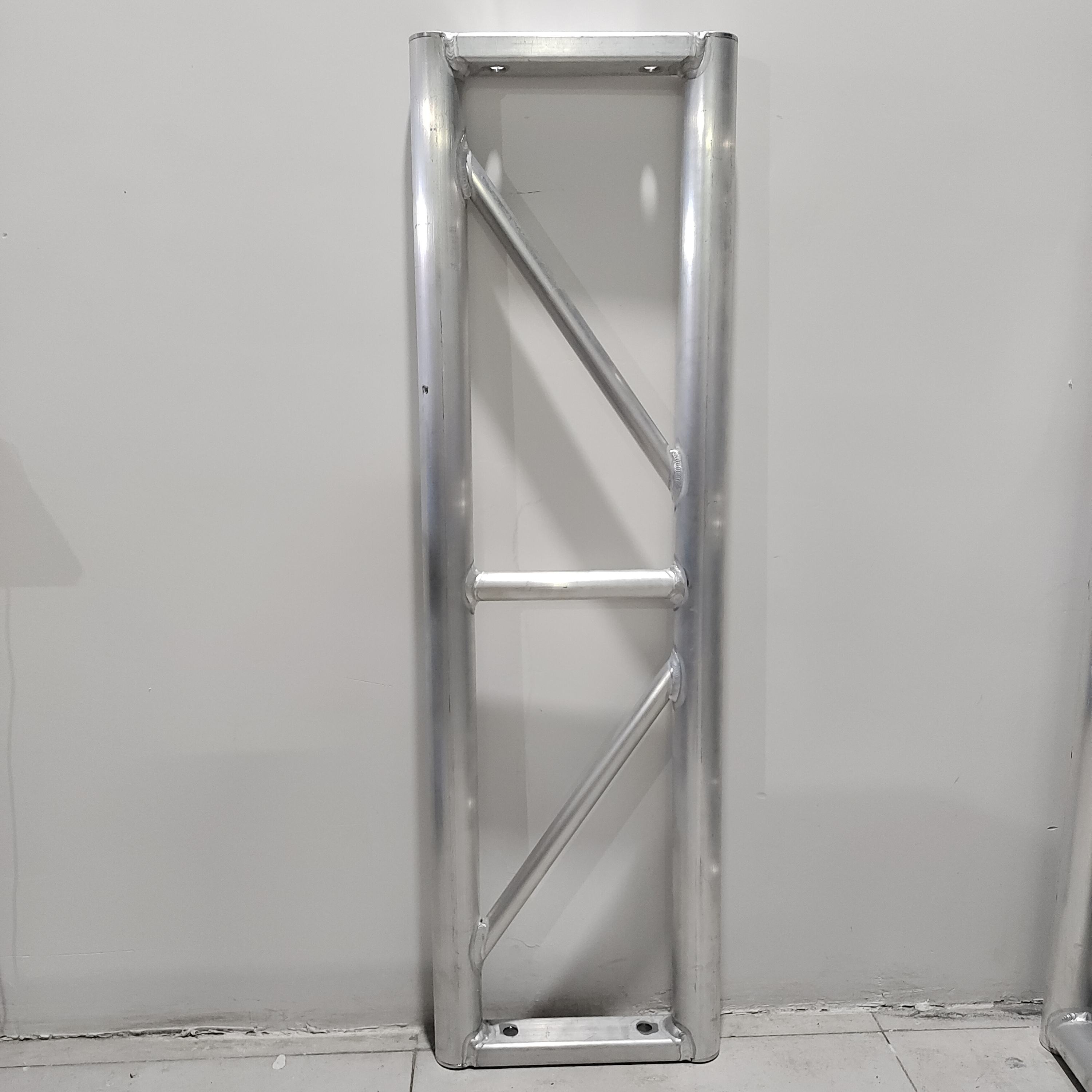

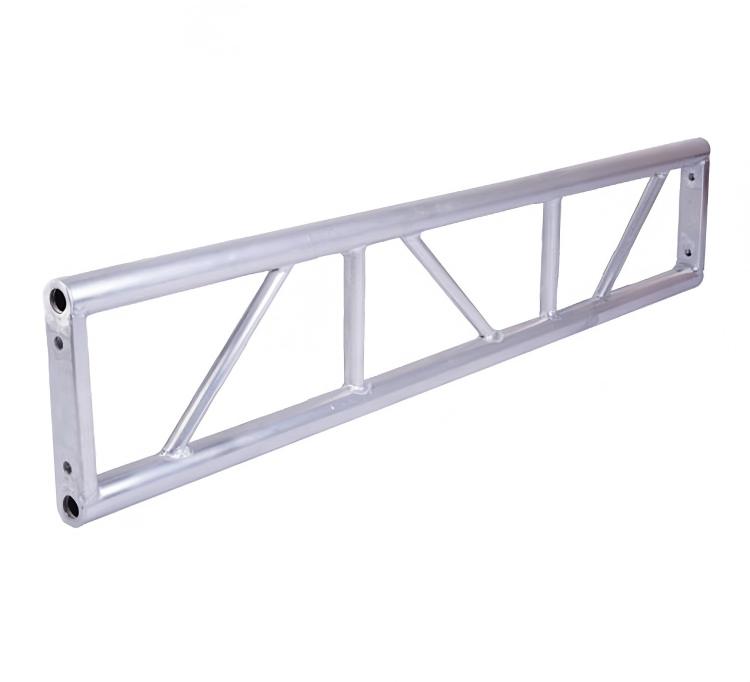

Un armazón de escalera es útil cuando se necesita una estructura delgada de dos cuerdas pero se desea una especificación de tubo más sustancial que un armazón de exhibición liviano.
Esta armadura de escalera con pernos de aluminio de 300 mm utiliza dos cuerdas principales de aluminio conectadas mediante refuerzos diagonales, creando un perfil plano estilo escalera que es fácil de integrar en estructuras adecuadas de iluminación, exhibición y eventos temporales.
La construcción clave es:
Perfil de escalera nominal de 300 mm.
Tubos principales de 50 × 3 mm
Tirantes de 25 × 2 mm
con un:

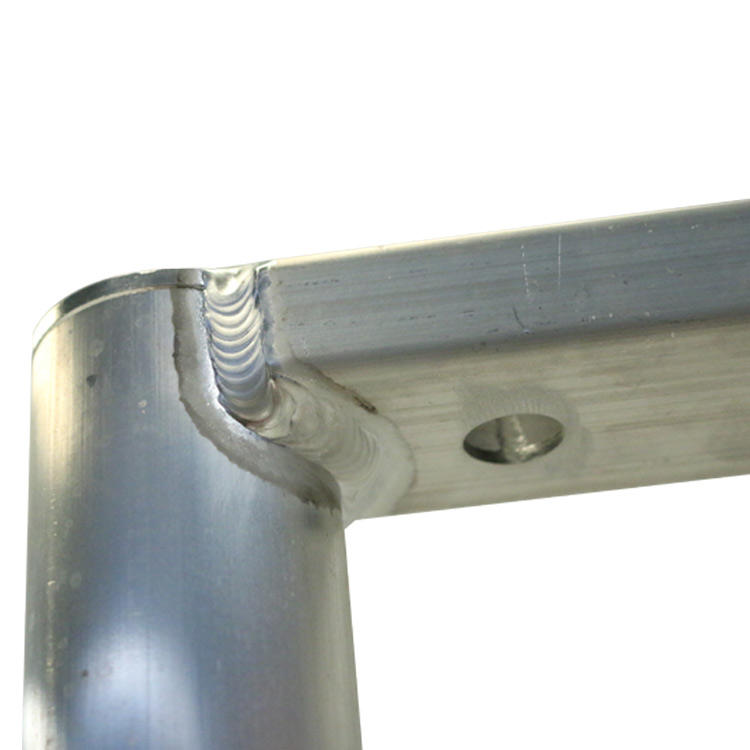

Sistema de conexión de perno/tornillo
A diferencia de la armadura de espiga, las secciones se unen mecánicamente mediante pernos compatibles.
DragonEvent proporcionará longitudes estándar de:
0,5 ma 2,5 m
con longitudes personalizadas adicionales disponibles donde los módulos estándar no coinciden con el diseño requerido.
Para otras secciones rectas de escalera, triángulo y cuadrado, busque Straight Truss.
Este producto utiliza una configuración de escalera de dos cuerdas..
En comparación con la armadura triangular o cuadrada, la estructura más plana puede proporcionar:
menor volumen de almacenamiento;
menos volumen visual;
marco de montaje recto más sencillo;
Integración más sencilla en pantallas y configuraciones de iluminación.
Es particularmente útil cuando una armadura de caja completa sería innecesariamente grande.
Especificación del tubo principal:
50 mm de diámetro exterior
espesor de pared de 3 mm
aproximadamente:
1,97 pulgadas de diámetro exterior × 0,12 pulgadas de pared
Esta es una de las diferencias más importantes entre este producto y un armazón de escalera más liviano que utiliza tubos principales más delgados.
Al comparar productos, verifique:
Tamaño del truss + diámetro del tubo + espesor de pared + tipo de conexión
en lugar de mirar sólo el "truss de 300 mm".
Especificación de soporte:
25 mm de diámetro exterior
espesor de pared de 2 mm
aproximadamente:
0,98 pulgadas de diámetro exterior × 0,079 pulgadas de pared
El refuerzo diagonal conecta los dos cordones principales y forma la estructura repetitiva de escalera y armazón.
Este producto utiliza:
Conexiones de perno/tornillo
en vez de:
Acopladores Cónicos + Pasadores + Clips de Seguridad
Esto lo convierte en una familia de productos independiente del armazón de escalera con espiga de 290 mm.
Para pedidos de reemplazo o expansión, se debe verificar la geometría de los pernos existentes antes de la compra.
El armazón está fabricado con tubos de aluminio, lo que ayuda a mantener el sistema adecuado para equipos de eventos temporales que pueden ser repetidos:
transportado → ensamblado → desmontado → almacenado
La apariencia estándar es aluminio natural/pulido.
DragonEvent puede ofrecer variantes con precios estándar como:
0,5 m/1,64 pies
1,0 m/3,28 pies
1,5 m/4,92 pies
2,0 m/6,56 pies
2,5 m/8,20 pies
Puedes agregar los precios exactos directamente a cada SKU.
La fabricación personalizada es útil cuando las secciones estándar no pueden crear la dimensión final requerida.
Las razones típicas incluyen:
dimensiones fijas del lugar;
diseños de stands de exposición;
instalaciones de estudio;
secciones de reemplazo;
configuraciones de alquiler recurrentes;
que coincida con un sistema compatible existente.
Especificación | Detalles |
|---|---|
Tipo de producto | Armazón de escalera con perno de aluminio |
Geometría | Plano/Escalera/2 Cuerdas |
Tamaño nominal del armazón | 300 mm / aprox. 11,8 pulgadas |
Material | Aluminio |
Tubo principal | 50 × 3mm |
Tubo de soporte | 25 × 2 mm |
Tipo de conexión | Conexión de perno/tornillo |
Finalizar | Aluminio Natural / Pulido |
Longitudes estándar | 0,5/1,0/1,5/2,0/2,5 m |
Rango de longitud imperial | Aprox. 1,64–8,20 pies |
Otras longitudes personalizadas | Disponible |
Uso típico | Iluminación, exposiciones, estructuras de estudios y eventos |
Ninguna certificación, informe de prueba de terceros o tabla de carga de terceros se transfiere a esta página de DragonEvent.
Si se requiere capacidad estructural numérica para una instalación en particular, se debe confirmar utilizando los datos técnicos aplicables a la configuración real suministrada de DragonEvent.
Los tubos principales de 50 mm proporcionan un diámetro de montaje familiar para muchas abrazaderas de iluminación para eventos compatibles.

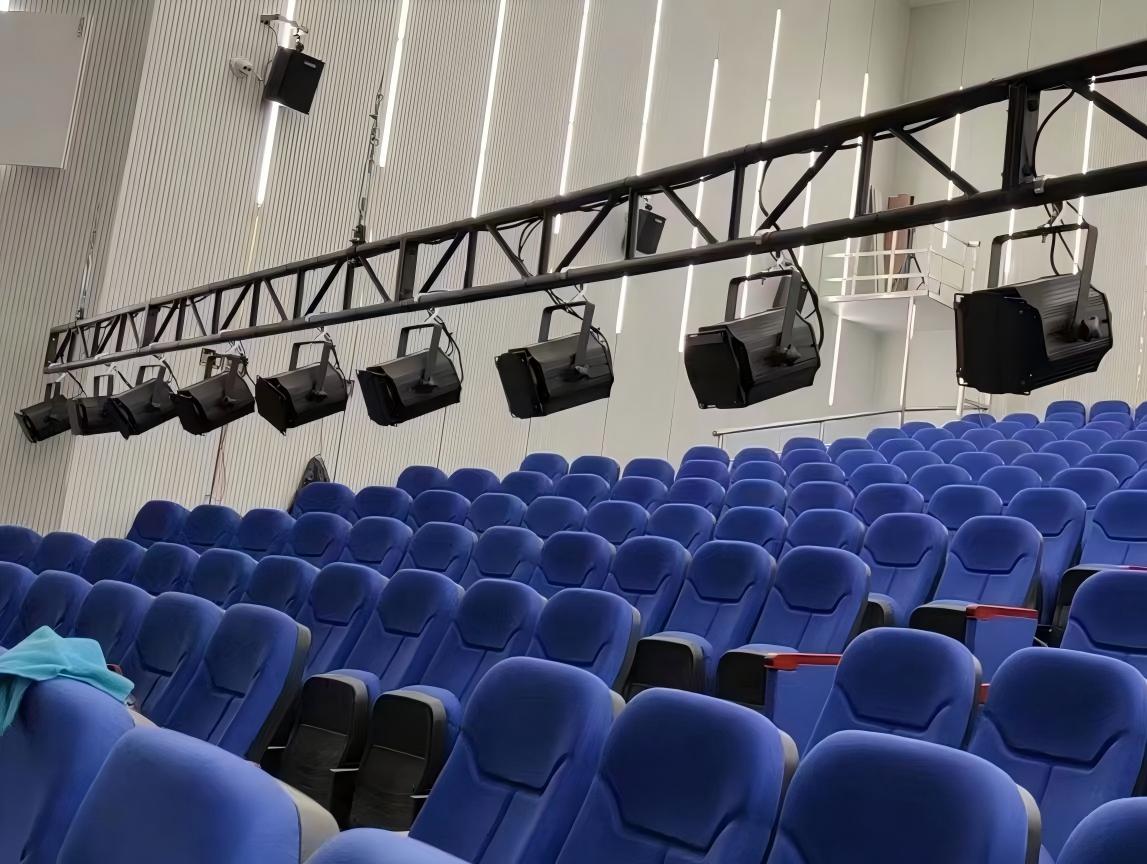

El truss se puede utilizar como parte de estructuras de iluminación rectas adecuadas para:
luces PAR;
luminarias LED;
luces móviles;
iluminación de efectos.
Aún es necesario considerar el peso del dispositivo, la compatibilidad de las abrazaderas y la disposición completa del soporte.
El formato de escalera puede funcionar bien para:
señalización;
marcos de stands;
estructuras de pancartas;
exhibidores de productos;
Instalaciones de exposiciones temporales.
Su perfil más plano puede ser visualmente más ligero que el truss cuadrado.
Para estudios y lugares pequeños, la armadura de escalera de pernos puede proporcionar un marco fijo o semipermanente relativamente simple para iluminación y equipos compatibles.
La conexión por perno puede ser particularmente adecuada cuando la estructura no necesita el mismo ensamblaje rápido basado en pasadores que utilizan los sistemas de espiga giratoria.
El acabado de aluminio natural puede quedar expuesto en:
salas de exposición;
exhibidores minoristas;
instalaciones promocionales;
interiores comerciales.
En estas aplicaciones, la estructura de aluminio puede pasar a formar parte del diseño visual.
Para las empresas de alquiler, varias longitudes estándar crean más combinaciones.
Por ejemplo:
0,5 m + 1,0 m = 1,5 m
1,0 m + 1,5 m = 2,5 m
1,0 m + 2,0 m = 3,0 m
2,0 m + 2,0 m = 4,0 m
Esto suele ser más útil que comprar sólo las secciones más largas disponibles.
Este producto utiliza:
Pernos / Tornillos
para conectar tramos rectos.
Si su sistema existente utiliza pasadores y acopladores cónicos, elija en su lugar una armadura de escalera con espiga compatible.
Dimensión nominal de la armadura de escalera:
300 mm / aprox. 11,8 pulgadas
Si está ampliando el equipo existente, mida la estructura real en lugar de confiar únicamente en el nombre del producto.
Tubo principal:
50 × 3mm
Esto es importante para ambos:
compatibilidad de truss
y:
selección de abrazadera.
Antes de agregar secciones de otro sistema, confirme:
geometría de conexión final;
posición del orificio para pernos;
diámetro del perno;
espaciado de cuerdas.
"armazón de escalera con pernos de 300 mm" no significa que dos productos se conectarán automáticamente.
Para un:
barra de iluminación de 4m
podrías usar:
2m + 2m
para menos articulaciones.
En cambio, una empresa de alquiler puede elegir:
1m + 1,5m + 1,5m
porque esas secciones proporcionan más combinaciones futuras.
Las secciones más largas proporcionan menos conexiones pero necesitan:
vehículos más largos + mayor espacio de almacenamiento + paquetes de envío más grandes.
Para las empresas de eventos pequeños, las longitudes de entre 1 y 2 m suelen ser elementos útiles para la construcción del inventario.
Si ya posee un sistema de armazón de escalera con pernos compatible y necesita una extensión:
**1 × Sección de armadura de escalera recta
Hardware de perno a juego**
puede ser suficiente.
Para una nueva estructura de iluminación o exhibición, es posible que también necesite:
**+ Esquinas/uniones coincidentes
Bases o Soportes
Abrazaderas de iluminación
Hardware de seguridad requerido para accesorios**
Busque accesorios para armazones y aparejos para abrazaderas y componentes de montaje relacionados.
Ahora tiene ambos sistemas, por lo que es importante mantener separada su lógica de compra.
quieres:
Tubos principales de 50×3 mm + conexiones atornilladas + uso de iluminación/pantalla
y su sistema existente ya utiliza hardware de pernos compatible.
su sistema utiliza:
acopladores cónicos + pasadores + clips de seguridad
y el montaje modular rápido es importante.
Estos son sistemas de conexión diferentes y no deben considerarse intercambiables.
tu prioridad es:
perfil delgado + barra de iluminación simple + marco de exhibición o estudio.
necesitas:
geometría de tres cuerdas + más estructura tridimensional
para aplicaciones de eventos adecuadas.
quieres:
perfil más pequeño + almacenamiento más fácil + estructura recta más simple.

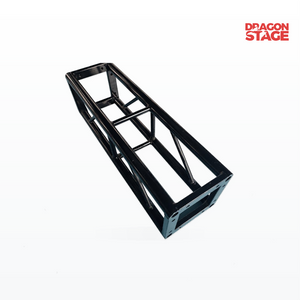

necesitas:
geometría de cuatro cuerdas + montaje desde múltiples caras + marco de eventos más grande.
Para otras opciones de sección recta, busque Straight Truss.
La diferencia no es sólo de 10 mm.
Los sistemas de conexión son completamente diferentes.
Un tramo de 2m sólo es útil si se conecta correctamente al resto del sistema.
La compatibilidad es lo primero.
Este producto utiliza:
Tubos principales de 50 × 3 mm.
No lo trate como si fuera idéntico a otro armazón de escalera que utilice tubos de 50 × 2 mm.
50 mm confirma sólo una dimensión.
La abrazadera también debe adaptarse a:
peso del accesorio;
orientación de montaje;
aplicación real.
Las secciones largas reducen el número de juntas pero pueden reducir la flexibilidad del alquiler.
Una combinación de módulos más cortos puede resultar más útil con el tiempo.
La producción personalizada es útil para requisitos fijos recurrentes.
Para el material de alquiler general, las longitudes modulares estándar suelen ser más fáciles de reutilizar y gestionar.
No copie las capacidades de carga de otro fabricante ni de otro modelo de armazón de escalera.
La capacidad depende del producto real, luz, soportes, conexiones y configuración de carga.
Aunque la armadura de escalera se puede utilizar como un componente dentro de algunas disposiciones de techo, un techo exterior con cubierta de PVC introduce importantes consideraciones estructurales y de viento.
Para techos para eventos, luces largas o cubiertas expuestas al viento, utilice una evaluación estructural específica del proyecto en lugar de seleccionar secciones de escalera rectas únicamente de una página de compras.
Para otras secciones de celosía de escalera, triangular y cuadrada:
Para abrazaderas, hardware de conexión y accesorios de montaje:
Se trata de una escalera/truss plano de aluminio de dos cuerdas que utiliza conexiones atornilladas.
Aproximadamente:
300 mm/11,8 pulgadas.
50 × 3mm
aproximadamente:
1,97 pulgadas de diámetro exterior × 0,12 pulgadas de pared.
25×2mm.
No.
Esta versión utiliza:
Conexiones de perno/tornillo.
Las variantes estándar de DragonEvent pueden incluir:
0,5 m
1,0 m
1,5 m
2,0 m
2,5 m
Sí.
Se pueden producir otras longitudes personalizadas de acuerdo con la dimensión final requerida.
Posiblemente, pero primero se deben confirmar la geometría del extremo y las dimensiones de los pernos.
Sí, para aplicaciones de iluminación adecuadas donde la estructura completa, las abrazaderas, los accesorios y la disposición de soporte son apropiados.
Sí.
Las estructuras de exhibición y exhibición son aplicaciones naturales para el delgado perfil de escalera.
No.
El producto de 290 mm utiliza conexiones de espiga/cónicas y tubos principales de 50 × 2 mm..
Este producto utiliza conexiones de pernos y tubos principales de 50×3 mm..
El hardware de conexión debe confirmarse según el paquete de venta seleccionado.
No se publica ninguna cifra de carga universal en esta página de DragonEvent.
Utilice datos técnicos verificados para la configuración suministrada real cuando sea necesario verificar la carga estructural.
