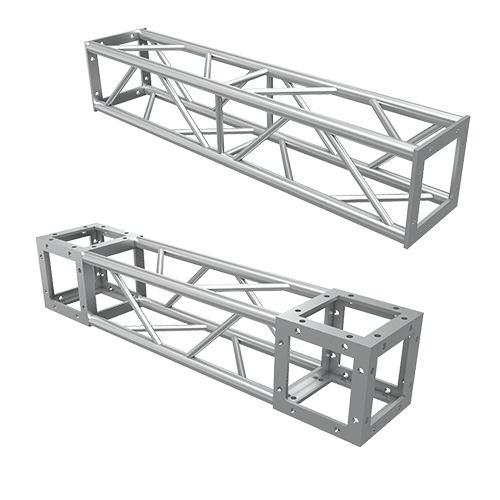

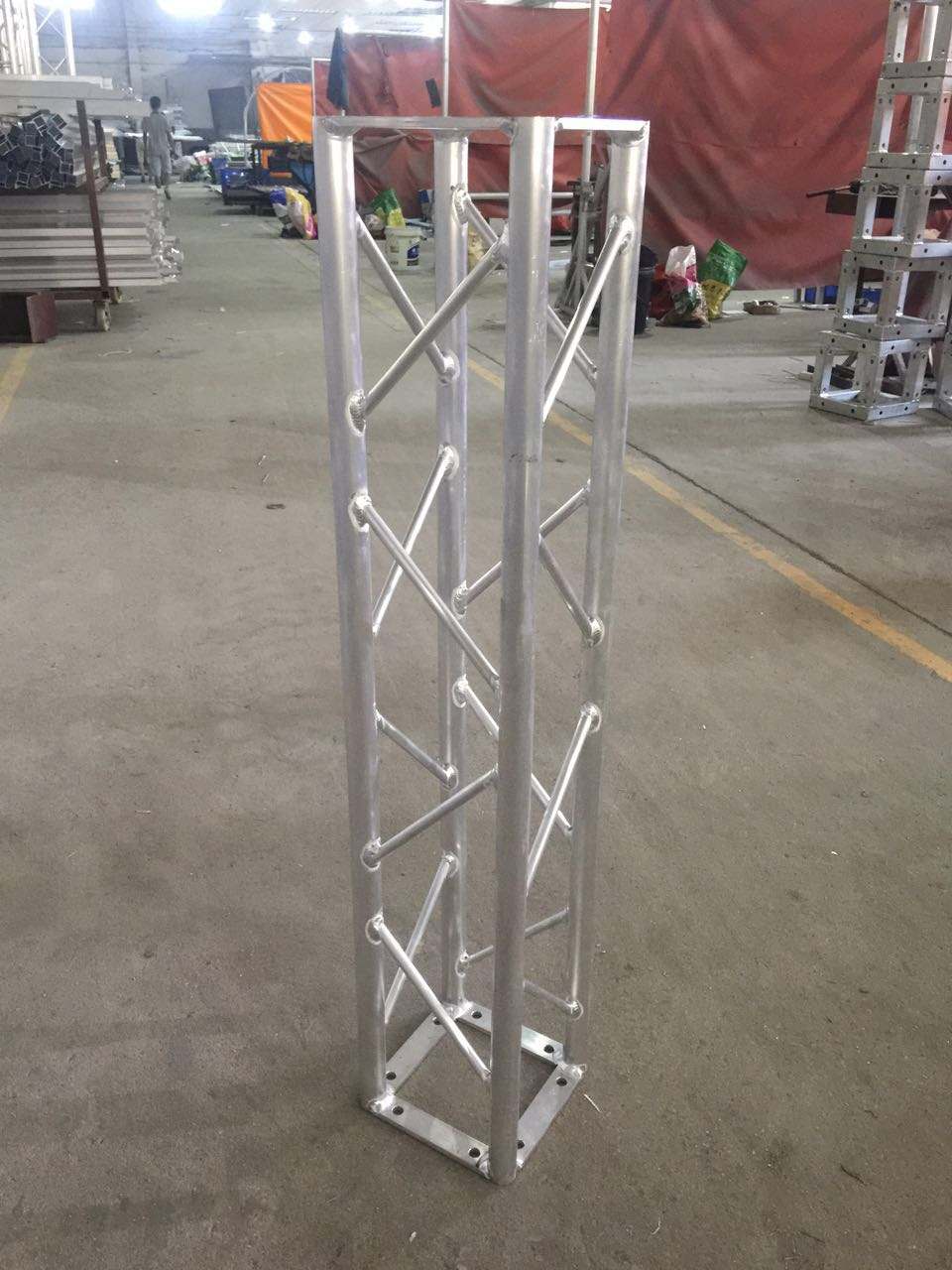

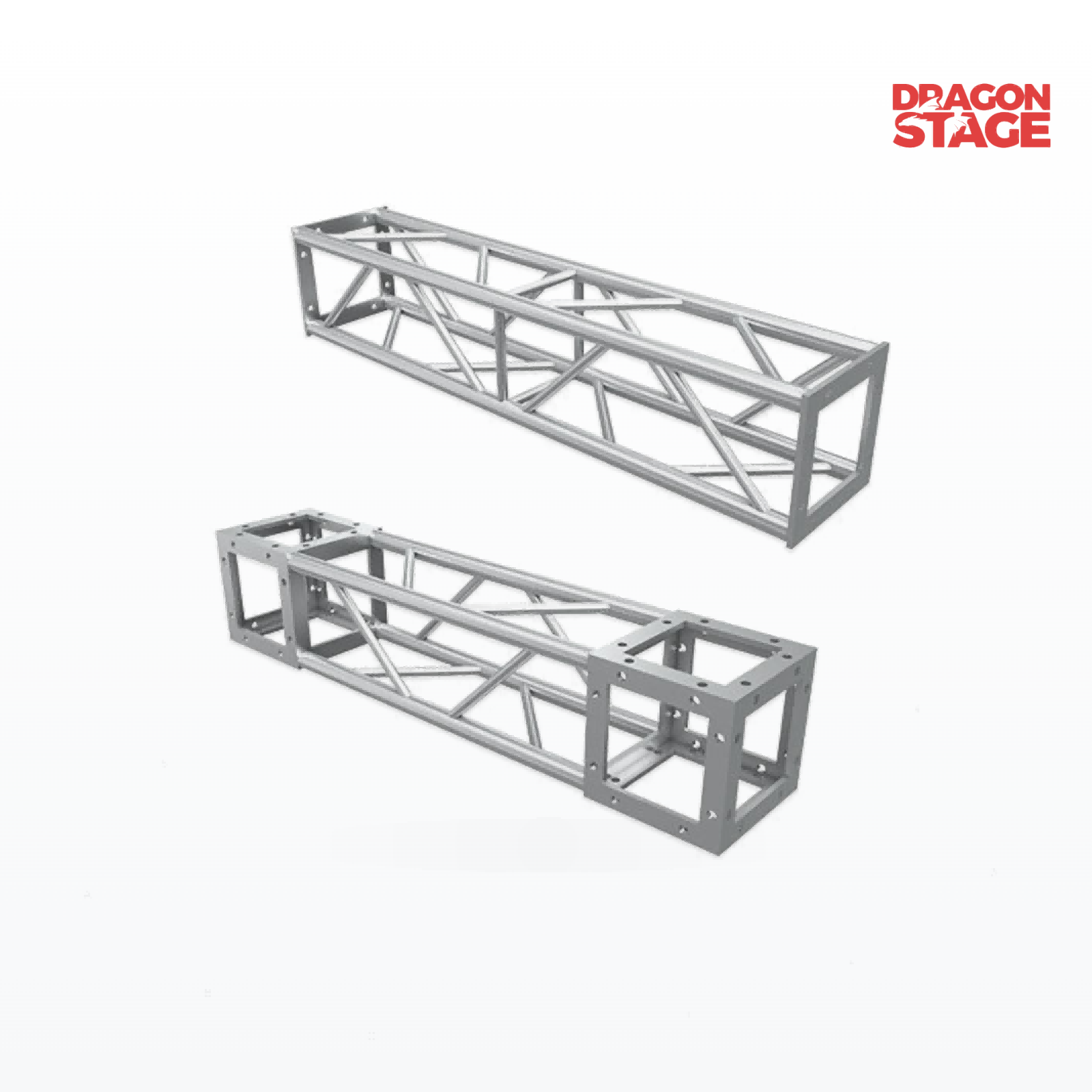

Compacto Segmento de armadura de pernos de aluminio de 8 × 8 pulgadas para ampliar, reemplazar o reconfigurar sistemas de truss compatibles para DJ, exhibiciones y eventos pequeños. Construido con aproximadamente Tubos principales de 1,25 pulg./32 mm y disponible en Longitudes estándar de 0,5 a 2,5 m, con longitudes personalizadas adicionales para estructuras existentes, dimensiones fijas del lugar y diseños de eventos especiales.
| longitud: | |
|---|---|
| Estado de Disponibilidad: | |
| Cantidad: | |
Dragon Stage
Cuando un sistema de truss para eventos existente es demasiado corto, está dañado o necesita un diseño diferente, es posible que no necesite comprar una estructura completamente nueva.
A menudo, la solución práctica es simplemente agregar el segmento de celosía recto correcto..
Este segmento de extensión de armazón con pernos de aluminio de 8 × 8 pulgadas está diseñado para compradores que necesitan:
ampliar un marco de cercha de pernos existente;
reemplace una sección recta dañada;
agregar nuevas longitudes reutilizables al inventario de alquiler;
ajustar un DJ o una estructura de exhibición;
coincidir con un lugar fijo o dimensión de stand.

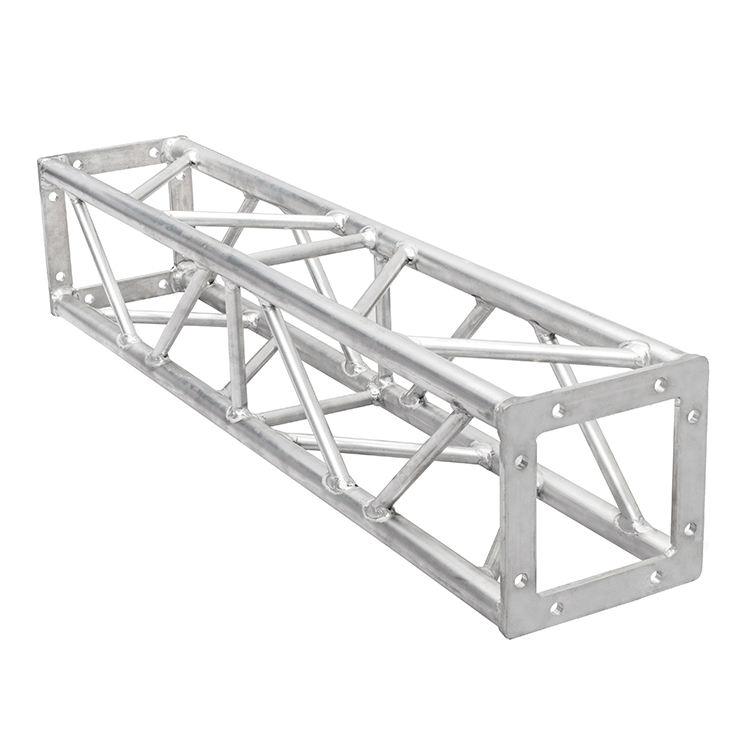

La armadura utiliza un formato cuadrado compacto de cuatro cuerdas con aproximadamente:
Sección de 8 × 8 pulg. / 203 × 203 mm
y aproximadamente:
Tubos principales de 1,25 pulg./32 mm.
DragonEvent ofrecerá longitudes estándar desde:
0,5 ma 2,5 m
con longitudes personalizadas adicionales disponibles cuando los módulos estándar no coinciden con la dimensión final requerida.
Para otras secciones rectas y formatos de truss, busque Straight Truss.
El objetivo principal de este producto es simple:
mantenga su sistema existente y agregue la sección que realmente necesita.
Esto puede resultar más práctico que reemplazar un marco completo cuando:
una sección está dañada;
la estructura necesita ser más larga;
un nuevo acontecimiento requiere una dimensión diferente;
El inventario de alquiler necesita más opciones modulares.
Sección exterior nominal:
Aprox. 8 × 8 pulgadas
o aproximadamente:
203 × 203 mm
Este tamaño compacto es útil para estructuras de eventos más pequeñas donde un truss completo de 290 mm o 300 mm sería innecesariamente grande.
Diámetro del tubo principal:
Aprox. 1,25 pulgadas
o:
Aprox. 32mm
Ésta es una dimensión de compatibilidad importante.
No asuma que otra armadura de 8 × 8 pulgadas es compatible a menos que la disposición del tubo y la conexión de pernos también coincidan.

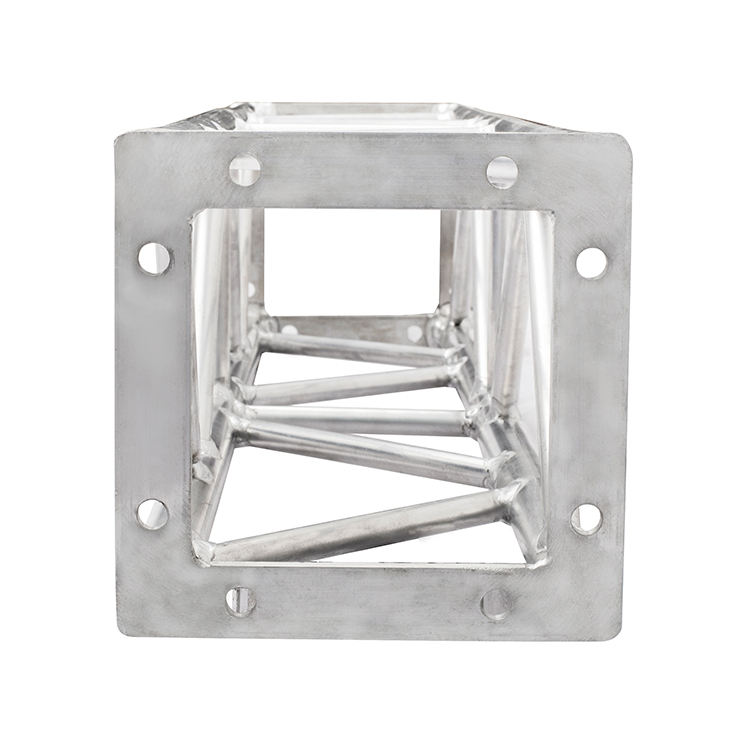

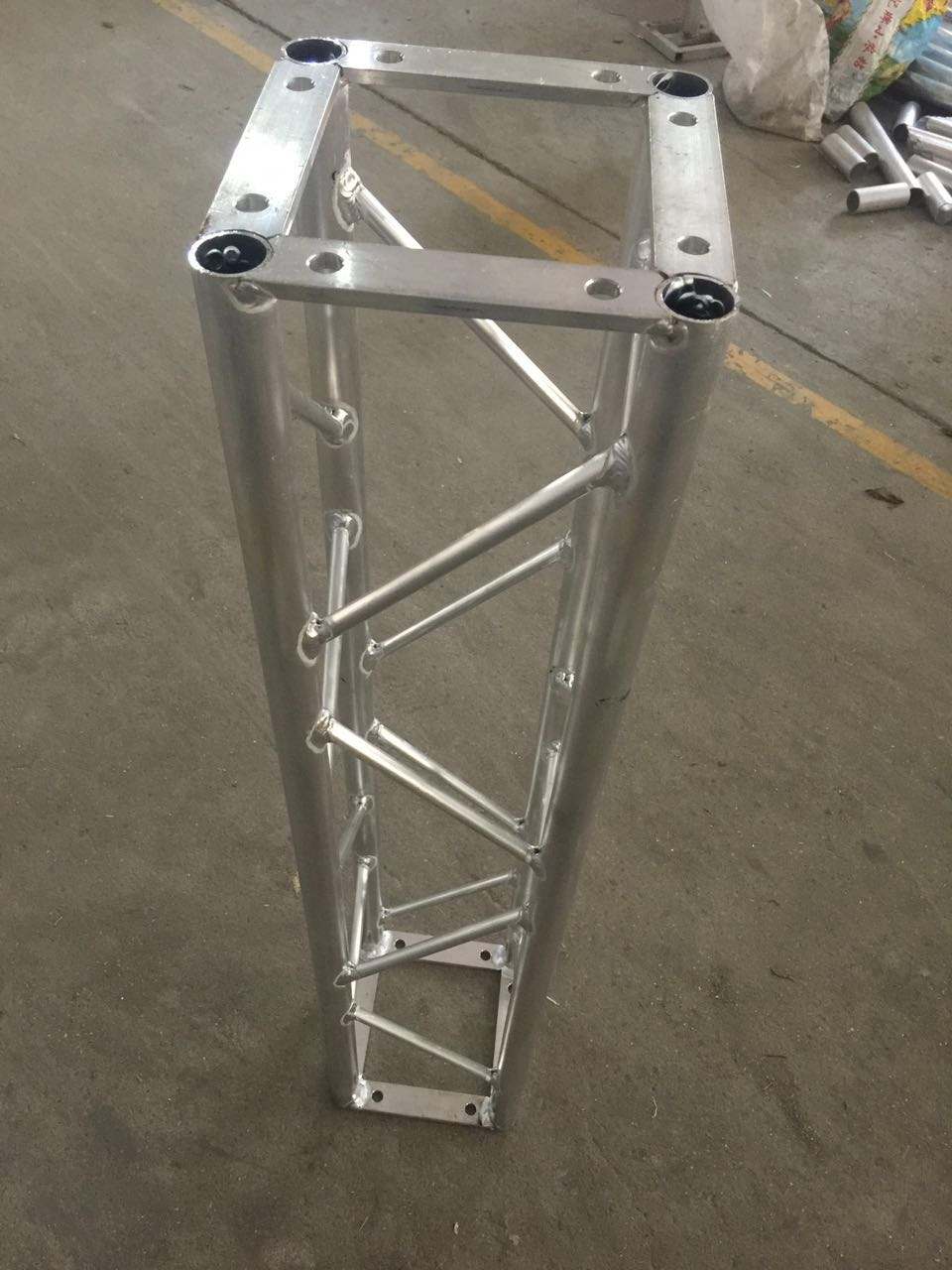

La armadura utiliza un sistema de extremo conectado por pernos..
Esto significa que la sección recta se une mecánicamente a una armadura compatible mediante pernos en lugar de pasadores cónicos.
Para pedidos de reemplazo, confirme:
tamaño de la sección + posición del perno + geometría del extremo
antes de la compra.
DragonEvent ofrecerá opciones de precio estándar como:
0,5 m/1,64 pies
1,0 m/3,28 pies
1,5 m/4,92 pies

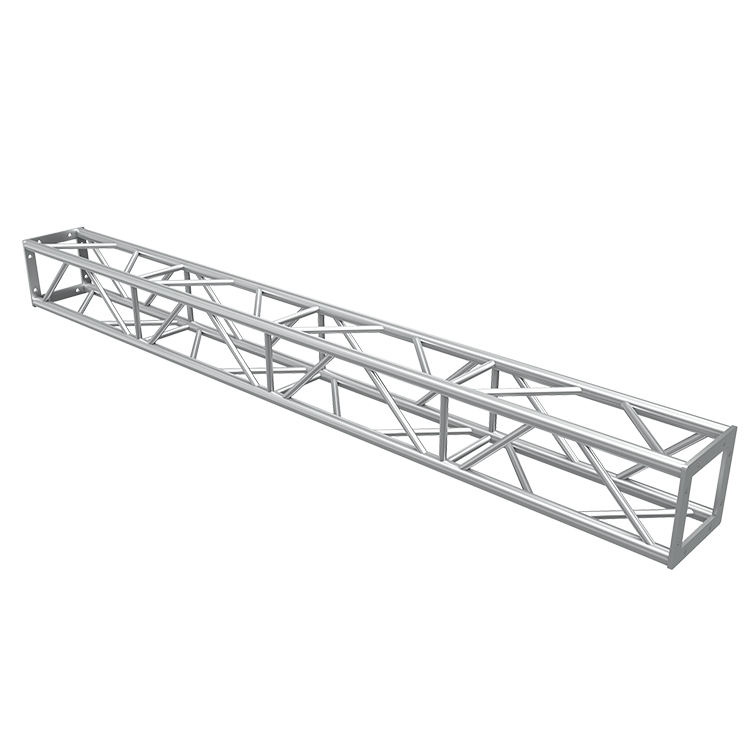

2,0 m/6,56 pies
2,5 m/8,20 pies
Puede enumerarlos directamente como variantes de producto.
Si las secciones estándar no brindan la dimensión final requerida, se pueden fabricar longitudes adicionales.
El tamaño personalizado es particularmente útil para:
secciones de reemplazo;
marcos fijos para DJ;
stands de exposición;
instalaciones del lugar;
configuraciones de alquiler recurrentes.

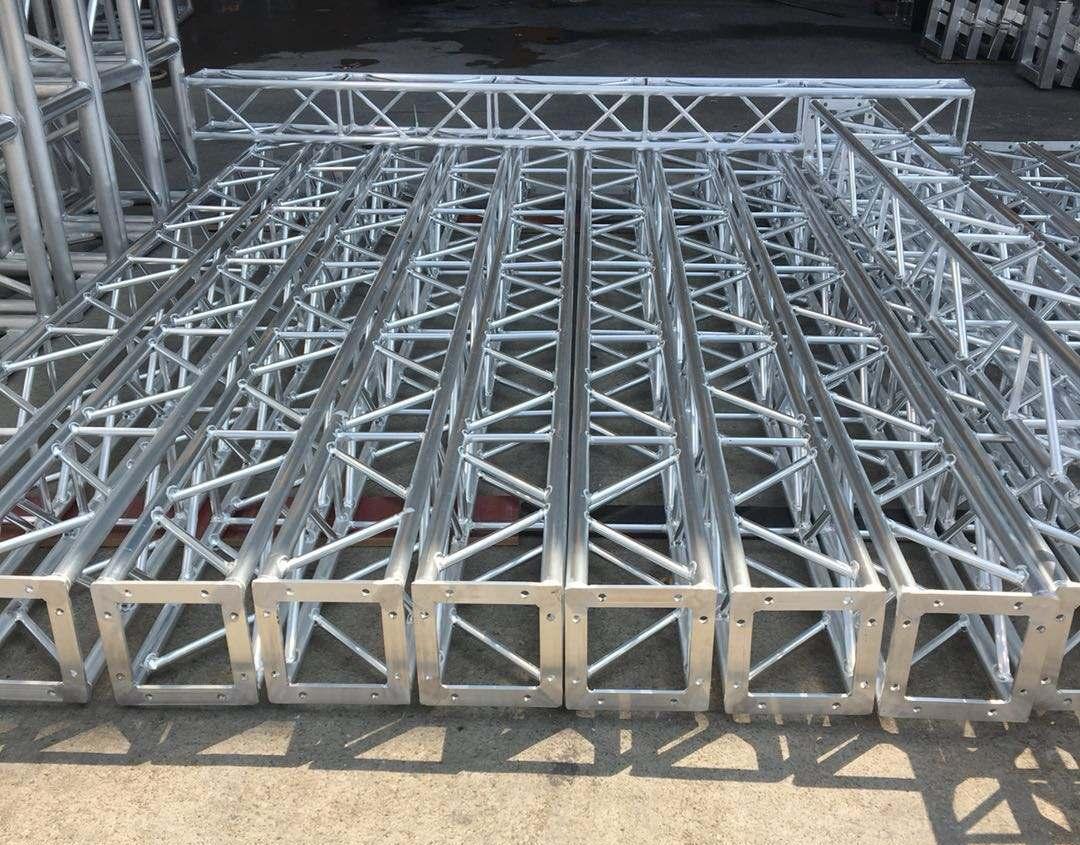

Para las empresas de alquiler, varias longitudes pueden crear muchas combinaciones.
Por ejemplo:
0,5 m + 1,0 m = 1,5 m
1,0 m + 1,5 m = 2,5 m
1,0 m + 2,0 m = 3,0 m
0,5 m + 1,5 m + 2,0 m = 4,0 m
Esto suele ser más útil que poseer sólo una sección larga.
Especificación | Detalles |
|---|---|
Tipo de producto | Segmento de extensión de armadura de perno de aluminio |
Geometría de armadura | Cuadrado / 4 cuerdas |
Sección Nominal | Aprox. 8 × 8 pulgadas / 203 × 203 mm |
Material | Aluminio |
Diámetro del tubo principal | Aprox. 1,25 pulgadas/32 mm |
Tipo de conexión | Conexión atornillada |
Longitudes estándar | 0,5/1,0/1,5/2,0/2,5 m |
Rango de longitud imperial | Aprox. 1,64–8,20 pies |
Otras longitudes personalizadas | Disponible |
Propósito principal | Ampliación / Reemplazo / Ampliación Modular |
Sistemas típicos | DJ, exhibición y armazón para eventos pequeños |
Compatibilidad | Debe confirmarse antes de mezclar los sistemas |
La 'armazón de pernos de 8 × 8 pulgadas' por sí sola no es información suficiente para confirmar la compatibilidad.
Al reemplazar o ampliar un sistema existente, verifique:
tamaño total de la sección + disposición del tubo principal + conexión final + posición del orificio del perno + dimensiones del perno.
Si su cuadro actual es:
4m
pero el próximo evento requiere:
5m
Es posible que solo necesite agregar una sección compatible adecuada en lugar de comprar una estructura completamente nueva.

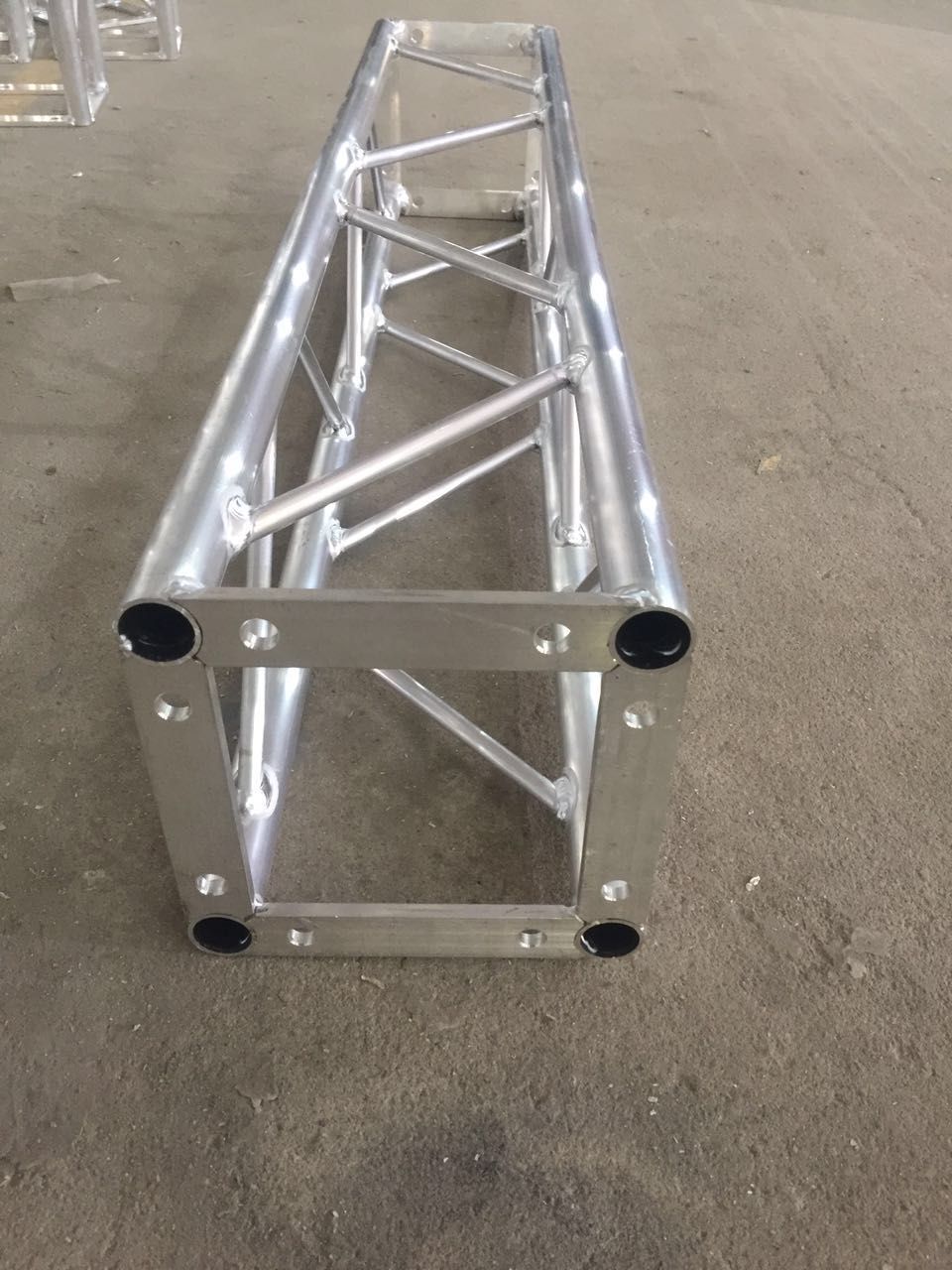

Si un segmento de la armadura está dañado o falta, el comprador puede reemplazar solo esa sección, siempre que la geometría de la conexión coincida.
Antes de solicitar un reemplazo, envíe:
foto final + dimensiones generales + medidas de pernos.
Las empresas de alquiler suelen descubrir que lo que falta no es otro sistema completo.
Suele ser:
una sección más de 0,5 m
o:
otra sección de 1m / 1,5m
que permite que el inventario existente construya varias configuraciones adicionales.
El truss compacto de 8 × 8 pulgadas puede resultar útil para:
Marcos para DJ;
pequeñas estructuras de iluminación;
configuraciones de entretenimiento;
marcos de fondo.
Si la aplicación se vuelve más grande o los requisitos de carga aumentan significativamente, cambie a un sistema de truss más grande en lugar de simplemente extender el sistema compacto indefinidamente.
Las secciones de extensión cortas también son útiles cuando el marco de una exposición debe coincidir con una dimensión específica del stand.
Para obtener equipos para eventos más orientados a la exhibición, explore la gama más amplia de productos DragonEvent junto con Straight Truss.
Confirmar:
Sección exterior
Diámetro del tubo principal
Posición del perno
Geometría de conexión
Haga esto antes de elegir la longitud.
Usar:
Longitud terminada requerida: longitud de armadura existente = sección adicional necesaria
Ejemplo:
Estructura requerida:
5,0 m
Estructura existente:
4,0 m
Longitud adicional:
1,0 m
Si se confirma la compatibilidad, una sección de 1 m puede ser la solución práctica.
Para los compradores de eventos móviles y de alquiler, las longitudes estándar normalmente brindan una mayor flexibilidad futura.
Comience con:
0,5/1/1,5/2/2,5 m
antes de elegir una longitud personalizada inusual.
La longitud personalizada es mejor cuando:
reemplazar una sección exacta existente;
instalación de un lugar fijo;
hacer coincidir una estructura recurrente;
Los módulos estándar dejan un espacio no deseado.
No cree demasiados tamaños personalizados a menos que resuelvan una necesidad real repetida.
Las secciones más largas significan menos uniones pero requieren:
vehículos más largos + más longitud de almacenamiento + paquetes de envío más grandes.
Para muchos compradores de eventos pequeños, dos secciones más cortas pueden resultar más útiles que una sección larga.
Comience con:
1 × segmento de armadura recta compatible
más:
Hardware de conexión de perno a juego
donde sea necesario.
Es posible que necesite adicionalmente:
**Secciones rectas
Esquinas a juego
Bases
Hardware de conexión**

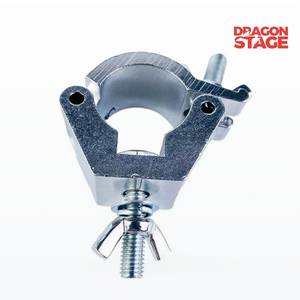

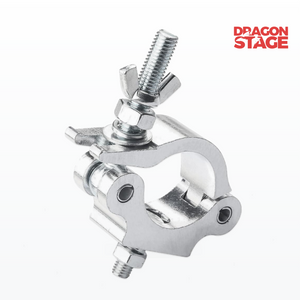

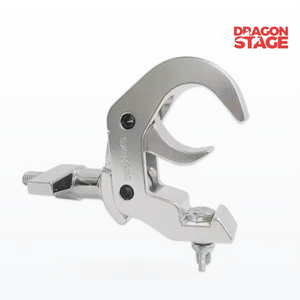

Si se van a montar accesorios o equipos de visualización, utilice abrazaderas compatibles de Truss & Rigging Accessories.
De nada sirve una longitud perfecta de 1m si la conexión final no coincide.
La compatibilidad es lo primero.
Las dimensiones exteriores pueden parecer idénticas, aunque la conexión por perno difiere.
Mida siempre la articulación real.
Si su armazón existente es compatible y sigue siendo adecuado para el evento, una sección de extensión puede ser la compra más económica.
Un inventario de alquiler lleno de longitudes inusuales puede resultar difícil de gestionar.
Utilice secciones estándar modulares siempre que sea posible.
Las secciones largas reducen el número de juntas pero reducen la flexibilidad del diseño.
Para una pequeña empresa de alquiler, un inventario mixto suele ser más práctico.
Más secciones no hacen automáticamente que una pequeña armadura sea adecuada para un trabajo estructural más grande.
Si el proyecto involucra:
luces largas;
cargas suspendidas sustanciales;
grandes paredes de LED;
oradores;
estructuras exteriores expuestas al viento;
la solución correcta puede ser un sistema de armadura más grande o una revisión estructural a nivel de proyecto.
Un comprador puede comenzar con las secciones rectas necesarias para la estructura actual.
Luego expanda gradualmente:
Sección recta
→ Longitudes adicionales
→ Esquinas a juego
→ Bases
→ Accesorios de montaje
Si el trabajo en eventos pasa de estructuras compactas de DJ o de exhibición a sistemas de producción más grandes, pase a una familia de truss profesionales más grande en lugar de ampliar continuamente el sistema más pequeño.
Para los compradores que aún deciden entre tipos de truss, consulte la Guía de compra de truss para eventos: ¿Qué debería comprar primero?.
Para otros tramos rectos y medidas:
Para hardware de conexión, abrazaderas y piezas de montaje:
Accesorios para armazones y aparejos
Para compradores que eligen su primer sistema modular:
Guía de compra de truss para eventos: ¿Qué debería comprar primero?
Está pensado principalmente como una extensión recta o una sección de reemplazo para sistemas compactos de cerchas con pernos compatibles de 8 × 8 pulgadas.
Aproximadamente:
8 × 8 pulgadas / 203 × 203 mm
Aproximadamente:
1,25 pulgadas/32 mm
0,5 m
1,0 m
1,5 m
2,0 m
2,5 m
Sí.
Se pueden producir otras longitudes personalizadas de acuerdo con la dimensión final requerida.
Sí, si el sistema de conexión existente es compatible.
No.
La disposición de los tornillos y la geometría de la conexión también deben coincidir.
No.
Este producto utiliza un sistema de conexión atornillada..
El hardware de conexión debe confirmarse según el SKU seleccionado y el paquete del pedido.
Se puede utilizar dentro de sistemas de truss para eventos y DJ compactos adecuados cuando los requisitos completos de estructura y equipo sean apropiados.
En esta página no se proporciona ninguna cifra de carga universal.
La carga real permitida depende de la configuración específica de la armadura, la luz, la disposición de soporte, las conexiones y las posiciones de carga.
