Dragon Stage
Para las empresas de eventos profesionales, empresas de alquiler y compradores que construyen estructuras de iluminación o exhibición más grandes, la elección no es simplemente entre "trusses pequeños" y "trusses grandes".
Las preguntas más importantes son:
¿Cuál es la sección de la armadura?
¿Qué espesor tienen los tubos principales?
¿Qué sistema de conexión utiliza?
¿Coincide con el inventario existente?

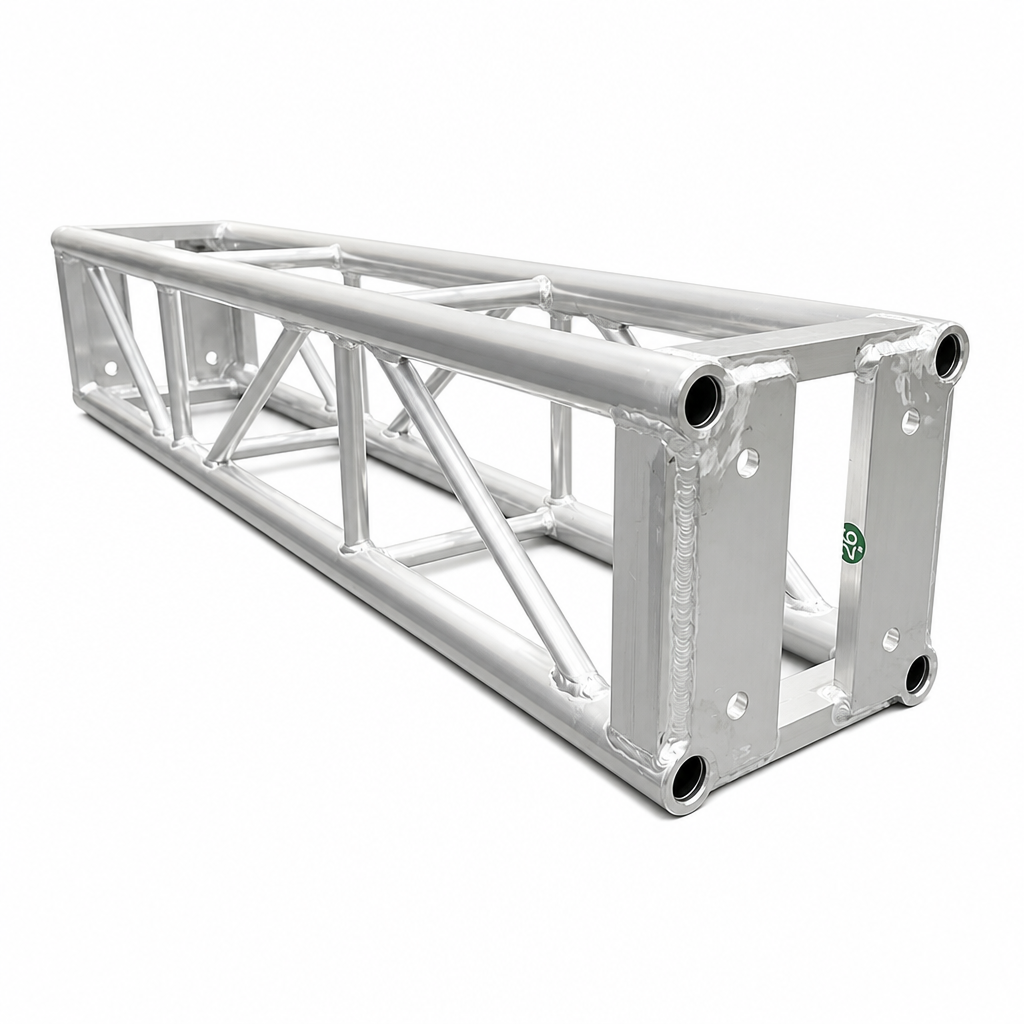

Esta armadura de caja de pernos con extremos de placa de aluminio de alta resistencia de 300 mm utiliza una configuración cuadrada de cuatro cuerdas con aproximadamente:
Sección de armadura de 300 × 300 mm / 12 × 12 pulgadas
combinado con:
Tubos principales de 50 mm y espesor de pared de 3 mm.
A diferencia de la armadura de espiga cónica, este producto utiliza conexiones de pernos con extremos de placa . Cada sección de armadura termina en una placa terminal rígida y las secciones adyacentes están conectadas con pernos, tuercas y arandelas a juego.
DragonEvent ofrecerá longitudes estándar desde:
0,5 ma 2,5 m
con fabricación adicional de longitud personalizada disponible cuando el comprador necesita igualar una dimensión fija del lugar, un inventario de armazones existente o una estructura de evento específica.
Para otras secciones rectas y tamaños de truss, busque Straight Truss.

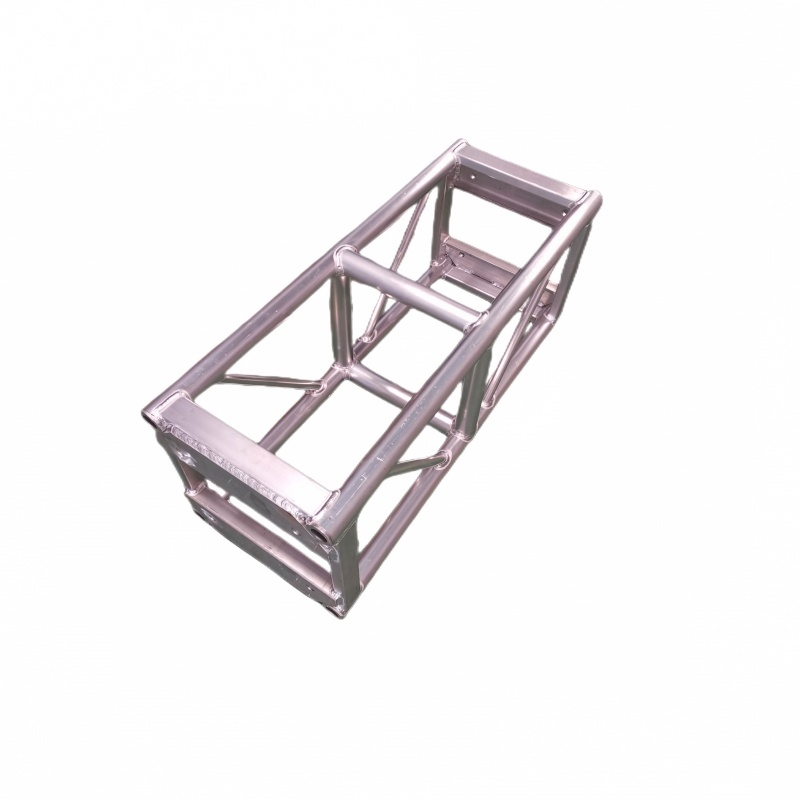

Sección nominal de la armadura:
300 × 300 mm
aproximadamente:
12 × 12 pulgadas

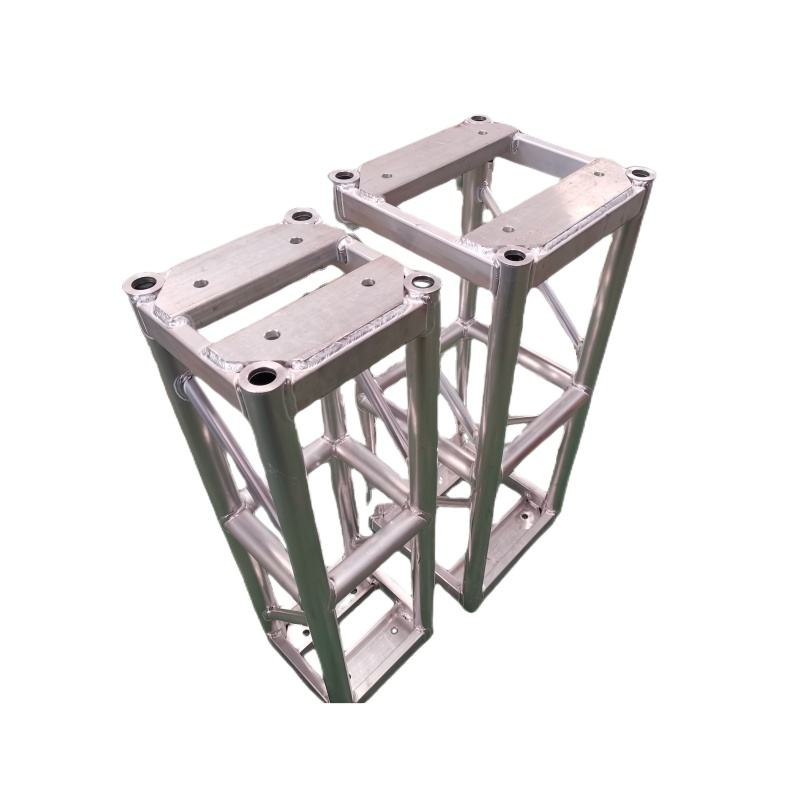

La configuración de caja de cuatro acordes proporciona un formato de truss profesional para:
iluminación de eventos;
conciertos;
exposiciones;
estructuras de alquiler;
marcos de eventos temporales;
estructuras relacionadas con la etapa.
Esto se posiciona como un truss de pernos profesional de alta resistencia , no como un truss de DJ liviano.
Especificación del acorde principal:
Diámetro del tubo: Aprox. 50 mm / 2 pulgadas
Grosor de la pared: 3 mm / aprox. 0,12 pulgadas
El tubo diagonal es aproximadamente:
25 mm / 1 pulgada
con:
espesor de pared de 3 mm
para la configuración del producto correspondiente.
Al comparar truss, no mire sólo el tamaño exterior.
Dos productos pueden denominarse armazón de caja de 300 mm mientras se usan diferentes:
diámetros de tubo + espesores de pared + placas terminales + sistemas de conexión.

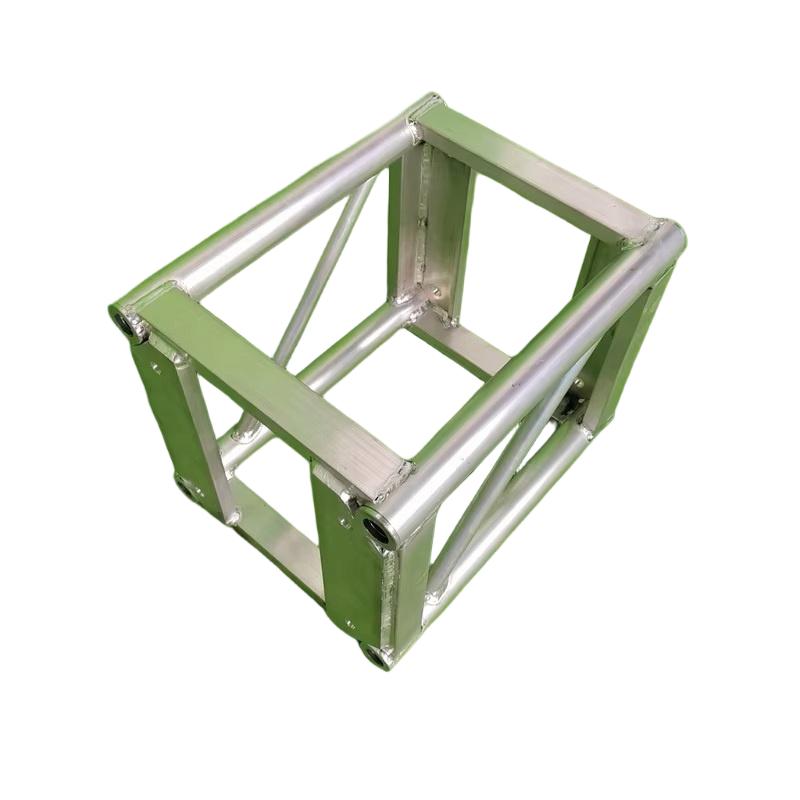

Cada sección de celosía utiliza una conexión rígida con extremo de placa..
En lugar de insertar conectores cónicos en los tubos principales, se alinean dos placas terminales y se conectan mecánicamente con pernos.
Este sistema de conexión es útil para compradores que ya poseen una armadura de pernos compatible y desean:
ampliar una estructura existente;
reemplazar las secciones rectas dañadas;
agregar nuevas longitudes estándar;
solicite longitudes especiales personalizadas.
La placa final utiliza una conexión de perno de cuatro puntos.
Geometría de referencia para la configuración de este producto:
Patrón central del perno: Aprox. 171,5 × 171,5 mm
Aprox. 6,75 × 6,75 pulgadas
Diámetro del orificio del perno: Aprox. 5/8 pulg.
Estas medidas son importantes cuando el comprador desea conectar la armadura al inventario existente.
Nunca asuma la compatibilidad simplemente porque ambos productos se describen como "armazón de pernos de 12 pulgadas".
DragonEvent ofrecerá múltiples longitudes de SKU estándar entre:
0,5 m y 2,5 m
Los tamaños y precios exactos se pueden seleccionar directamente entre las variantes del producto.
Un rango típico puede incluir:
0,5 m/1,0 m/1,5 m/2,0 m/2,5 m
con tamaños adicionales ofrecidos como longitud personalizada.
La longitud personalizada es útil cuando los módulos de armadura estándar no producen la dimensión final exacta requerida.
Las razones típicas incluyen:
dimensiones fijas del lugar;
dimensiones del stand de exposición;
hacer coincidir el inventario existente;
secciones de reemplazo;
reducir las secciones espaciadoras innecesarias;
Configuraciones de alquiler repetidas con dimensiones inusuales.
El comprador puede proporcionar la longitud requerida de la armadura terminada para confirmarla antes de la producción.
Para las empresas de alquiler, el objetivo normalmente no es poseer todas las longitudes de armadura posibles.
Una mejor estrategia de inventario suele ser mantener varias longitudes estándar reutilizables y agregar secciones personalizadas solo cuando exista un requisito práctico recurrente.
Por ejemplo:
0,5m + 1m + 2m + 2,5m
ya permite muchas combinaciones útiles sin crear demasiada complejidad de inventario.
Especificación | Detalles |
|---|---|
Tipo de producto | Armazón de caja de pernos con extremos de placa de servicio pesado |
Sección de armadura | Aprox. 300 × 300 mm |
Sección Imperial | Aprox. 12 × 12 pulgadas |
Geometría | Truss de caja cuadrado / de 4 cuerdas |
Material | Aleación de aluminio |
Diámetro del tubo principal | Aprox. 50 mm / 2 pulgadas |
Pared del tubo principal | 3 mm/aprox. 0,12 pulgadas |
Diámetro del tubo diagonal | Aprox. 25 mm / 1 pulgada |
Pared de tubo diagonal | 3mm |
Tipo de extremo | Terminación en placa |
Tipo de conexión | Conexión de cuatro pernos |
Patrón de centro de perno | Aprox. 171,5 × 171,5 mm/6,75 × 6,75 pulgadas |
Diámetro del orificio del perno | Aprox. 5/8 pulg. |
Rango de longitud estándar | 0,5–2,5 m |
Longitud personalizada | Disponible |
Finalizar | Aluminio Natural |
Uso típico | Iluminación, conciertos, exposiciones, alquiler y estructuras para eventos. |
Al comprar este producto como extensión o reemplazo de un sistema de truss existente, confirme:
Sección de armadura + Dimensiones de la placa final + Distancia entre centros de pernos + Diámetro del orificio de perno + Posición del tubo principal + Hardware de conexión
antes de realizar el pedido.
La similitud visual no es suficiente para confirmar la compatibilidad.
El formato de caja de 300 mm es adecuado para estructuras de iluminación profesional donde se requiere un sistema de truss más pesado que un truss compacto y móvil para DJ.
El equipo montado típico puede incluir compatible:
cabezas móviles, luces PAR, barras de iluminación y otros accesorios para eventos.
Los accesorios aún requieren las abrazaderas y los accesorios de seguridad correctos.
La armadura de pernos con extremos de placa recta puede formar parte de:
marcos de iluminación rectangulares;
estructuras laterales del escenario;
armadura de apoyo al suelo;
sistemas de iluminación para conciertos;
Marcos de producción temporales.
Para grandes luces, torres, techos o equipos suspendidos importantes, la armadura recta debe evaluarse como parte del sistema estructural completo.
La longitud personalizada es particularmente útil para aplicaciones de exhibición.
Las dimensiones del stand suelen ser fijas, por lo que un comprador puede necesitar una sección que no sea exactamente:
1m/2m/2,5m
Una sección terminada en placa personalizada puede ayudar a igualar la dimensión general requerida sin introducir juntas innecesarias.
Para las empresas de alquiler, un conjunto modular de varias longitudes normalmente ofrece una mayor flexibilidad a largo plazo que depender únicamente del armazón más largo disponible.
Por ejemplo:
1 metro + 2 metros = 3 metros
0,5 m + 2 m = 2,5 m
1m + 1,5m = 2,5m
Esto permite que el mismo inventario sirva para muchos diseños de eventos diferentes.
Este producto es:
Armazón de pernos con extremos de placa
No utiliza:
Acopladores cónicos + pasadores + clips en R
Si su inventario actual es de armadura de espiga, este no es un reemplazo directo.
Si se conecta a un sistema existente, mida:
dimensiones totales de la placa terminal
distancia entre centros de pernos
diámetro del agujero del perno
y compararlos con el nuevo truss.
Comience con la dimensión total de la estructura.
Por ejemplo, si necesita:
viga recta de 5m
Las combinaciones posibles incluyen:
2,5m + 2,5m
o
2m + 2m + 1m
La mejor solución depende de:
Transporte + almacenamiento + reutilización futura + número de conexiones.
Las secciones de armadura más largas dan:
menos conexiones
pero las secciones más cortas dan:
mayor flexibilidad + transporte más fácil + almacenamiento más fácil.
Para muchos compradores de DragonEvent, la modularidad es más útil que simplemente elegir la sección más larga disponible.
La fabricación personalizada es más útil cuando:
se debe hacer coincidir una dimensión fija del lugar;
una estructura existente requiere un reemplazo;
un sistema de alquiler repetido utiliza una dimensión no estándar;
una combinación estándar requeriría secciones cortas innecesarias.
Para el inventario de alquiler general, las longitudes estándar normalmente deberían seguir siendo la primera opción.
Para una sección recta adicional en un sistema compatible existente:
1 × sección de armadura de perno con extremos de placa
además, el hardware de conexión necesario suele ser suficiente.
Una conexión completa puede requerir:
**Pernos
Cojones
Arandelas planas
Arandelas de seguridad**
según el sistema de truss real.
Si se monta iluminación, considere también:
**+ Abrazadera de armazón compatible de 48–51 mm
Hardware de seguridad para accesorios**
Para abrazaderas y accesorios de conexión adecuados, busque Accesorios para armazones y aparejos.

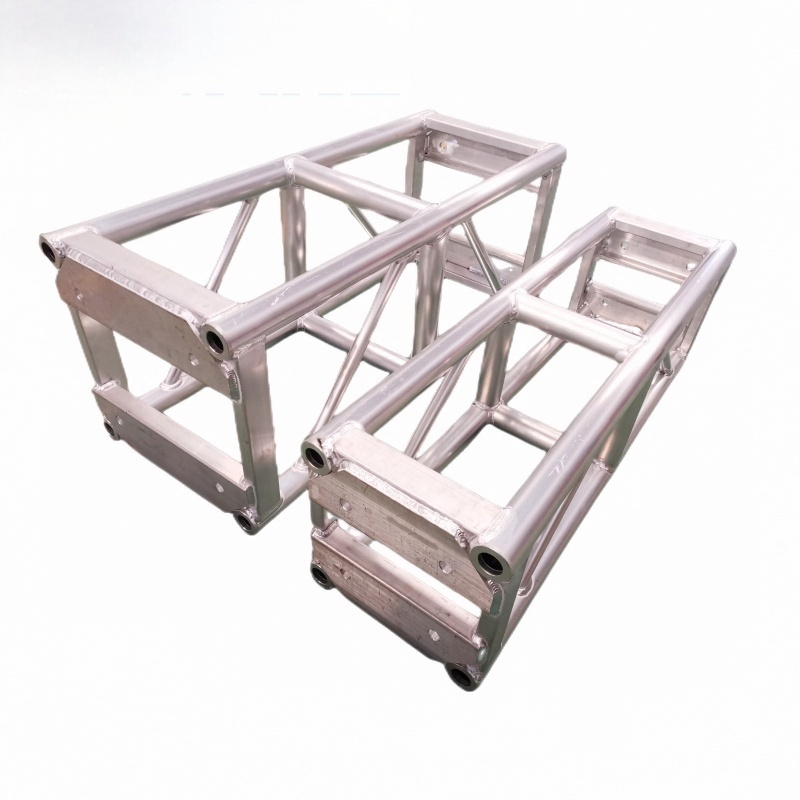

300 mm le indica la sección exterior aproximada.
No te dice:
espesor de pared + placa final + patrón de pernos + posición del tubo.
Dos sistemas de 12 pulgadas aún pueden usar diferentes posiciones de orificios para pernos o geometría de placa.
Mida siempre la conexión final real.
Este producto está colocado intencionalmente como un armazón de pared de 3 mm de alta resistencia..
No lo compare directamente con un truss más liviano que utiliza tubos principales más delgados simplemente porque ambos tienen dimensiones exteriores de aproximadamente 300 mm.
Las secciones largas reducen el número de conexiones, pero también:
ocupar más espacio de almacén;
requieren un transporte más largo;
reducir la flexibilidad modular.
Un inventario mixto suele ser más práctico.
La fabricación personalizada es útil, pero demasiadas longitudes especiales pueden dificultar la gestión del inventario de alquiler.
Utilice secciones estándar cuando sea posible y secciones personalizadas donde resuelvan un problema real recurrente.
Una tabla de carga numérica de otro sistema de vigas no debe considerarse como la clasificación estructural de este producto.
La carga real permitida depende de:
tramo + disposición de soporte + conexión + ubicación de carga + configuración de fabricación real.
Solicitar la información técnica aplicable cuando la instalación implique carga estructural significativa.
Una pequeña estructura de iluminación profesional puede comenzar con:
Armazón de perno recto
→ Esquinas a juego
→ Bases / Soportes
→ Abrazaderas de iluminación
A medida que el comprador se expande hacia:
vanos más largos;
torres más altas;
sistemas suspendidos;
estructuras al aire libre;
grandes paredes de LED;
sistemas de techo,
La compra va más allá de tramos rectos individuales y debe planificarse como una estructura completa.
Para los compradores que aún comparan tipos de truss, consulte la Guía de compra de truss para eventos: ¿Qué debería comprar primero?.
Para otras secciones de armadura recta:
Para abrazaderas, pernos, componentes de conexión y accesorios de montaje:
Accesorios para armazones y aparejos
Para compradores que comparan otras estructuras y configuraciones de truss:
Es una armadura donde cada tramo termina con una placa de conexión rígida.
Las secciones de armadura adyacentes se alinean placa con placa y se conectan mediante pernos en lugar de pasadores cónicos.
Aproximadamente:
300 × 300 mm / 12 × 12 pulgadas
Aproximadamente:
50 mm / 2 pulgadas de diámetro exterior
con un:
Espesor de pared de 3 mm.
Aproximadamente:
25 mm / 1 pulgada
con un:
Espesor de pared de 3 mm.
DragonEvent ofrecerá longitudes estándar desde:
0,5 ma 2,5 m
con longitudes personalizadas también disponibles.
Sí.
Envíe la longitud y la cantidad terminadas requeridas para su confirmación.
No.
Este producto utiliza un sistema de conexión de cuatro pernos con extremos de placa.
La conexión utiliza aproximadamente:
Centros de pernos de 171,5 × 171,5 mm / 6,75 × 6,75 pulgadas
con aproximadamente:
Orificios para pernos de 5/8 pulg.
Posiblemente, pero hay que comprobarlo.
Enviar:
foto de la placa final + medición del centro del perno + diámetro del orificio + dimensiones generales de la armadura
antes de realizar el pedido.
Se pueden suministrar según el paquete seleccionado.
Confirma si necesitas:
solo armadura
o
Truss + juego completo de conexión de pernos.
Sí, cuando la configuración del accesorio, la abrazadera, la armadura y la disposición completa de carga sean apropiadas.
Utilice abrazaderas adecuadas para el tubo principal real de 50 mm.
No existe una cifra universal única para cada longitud y luz.
La capacidad de carga depende de la configuración completa, por lo que se deben confirmar los datos técnicos para la aplicación prevista antes de una carga estructural significativa.
