Dragon Stage

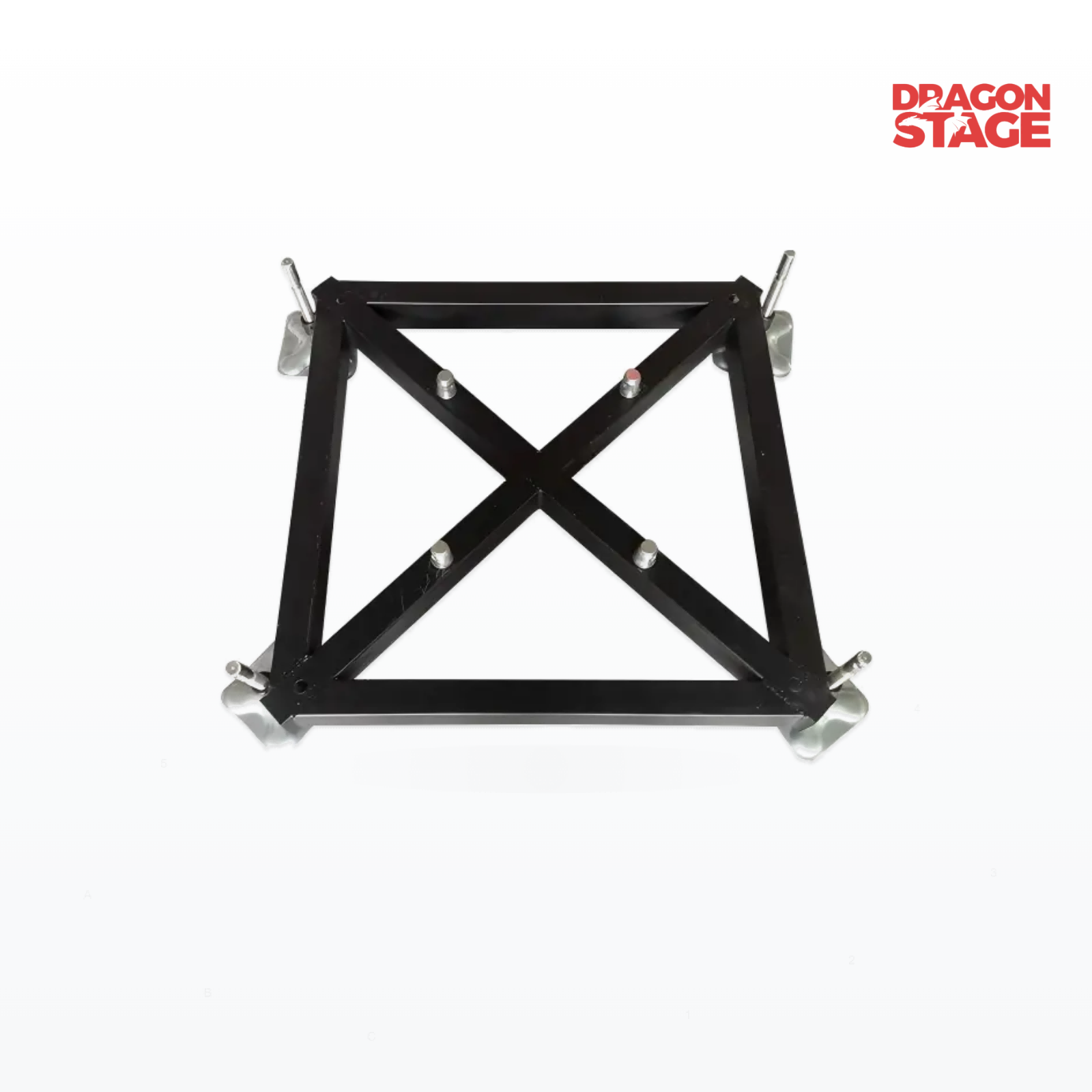

La placa base de acero negro para armazón de espiga de aluminio es un componente de base de acero de alta resistencia diseñado para proporcionar una base estable para sistemas de armazón de espiga de aluminio compatibles.
Fabricada en acero y acabada en negro , la placa base proporciona un punto de soporte resistente y duradero para estructuras de celosía modulares. Está diseñado para conectarse con pilares de armazón de espiga de aluminio compatibles, lo que ayuda a crear una base segura para estructuras de eventos y exhibiciones temporales o permanentes.
Disponible en diferentes configuraciones para diversos tamaños de pilares, la placa base se puede utilizar con sistemas de armazón que incluyen configuraciones de 290/289 mm, 390/400 mm, 500 × 600 mm , sujeto al modelo de placa base correspondiente y a la compatibilidad real de la armazón.
Su práctico diseño lo hace adecuado para exhibiciones modulares, exhibiciones, ferias comerciales, conciertos, eventos corporativos y otras estructuras basadas en armazones..
Para soluciones completas de truss, explore Truss & Rigging.
La placa base está hecha de acero , lo que proporciona una base fuerte y duradera para pilares de armadura de espiga de aluminio compatibles.
La construcción de acero está destinada a proporcionar un punto de soporte sólido en la parte inferior de la estructura de celosía.
El acabado negro proporciona una apariencia limpia y profesional que se integra bien con entornos de eventos, exposiciones y exhibiciones.
Es particularmente adecuado para estructuras donde el componente de base permanece visible para los visitantes.
La placa base se describe específicamente como compatible con armazones de espiga de aluminio..
La conexión entre la placa base y el pilar de la armadura proporciona la base para la estructura de la armadura vertical.
Las especificaciones suministradas incluyen varios modelos de placa base para diferentes tamaños de pilares:
CS20
CS30
CS35
CS40
La placa base real debe seleccionarse de acuerdo con el pilar de armadura compatible y la configuración de conexión.
La placa base se puede incorporar a estructuras de celosías modulares que se montan y desmontan repetidamente.
Esto lo hace adecuado para:
Muestras de exposición
Estructuras de ferias
Sistemas de visualización modulares
Estructuras para eventos corporativos.
Estructuras de concierto
Marcos de eventos temporales
Modelo | Tamaño/modelo del pilar | Peso | Longitud | Ancho | Altura | Volumen | Embalaje |
|---|---|---|---|---|---|---|---|
CS35 | CS35 | 32,1 kilogramos | 0,71 metros | 0,71 metros | 0,38 metros | 0,191558 m³ | 1 unidad/paquete |
CS30 | CS30 | 27,7 kilogramos | 0,71 metros | 0,71 metros | 0,38 metros | 0,191558 m³ | 1 unidad/paquete |
CS40 | CS40 | 29,6 kilos | 0,81 metros | 0,81 metros | 0,32 metros | 0,209952 m³ | 1 unidad/paquete |
CS20 | CS20 | 10,4 kilogramos | 0,34 metros | 0,34 metros | 0,24 metros | 0,027744 m³ | 1 unidad/paquete |
Material: Acero
Acabado: Negro
Aplicación: Soporte de base de armazón con espiga de aluminio
La placa base de acero se puede utilizar como parte de estructuras de armazón de espiga de aluminio compatibles para stands de exhibición.
Proporciona una base definida para los pilares de celosía vertical y al mismo tiempo permite montar y desmontar la estructura modular.
Para aplicaciones de exhibición, explore las soluciones para stands de exhibición.
La base de acero negro se puede integrar en marcos de ferias comerciales donde se requiere una apariencia profesional y una construcción modular.
Para presentaciones corporativas, eventos promocionales y exhibiciones de marca, la placa base puede formar parte de una estructura de armazón independiente.
La placa base también es adecuada para sistemas de truss para eventos compatibles utilizados en entornos de conciertos y producción.
Para aplicaciones de conciertos profesionales, se deben evaluar la estructura completa y las cargas en lugar de depender únicamente de la placa base.
Un proceso de instalación típico es:
Seleccione la placa base correspondiente al pilar de la armadura.
Coloque la placa base de acero sobre la superficie de soporte prevista.
Alinee el pilar del armazón con espiga de aluminio con la conexión de la base.
Instale el hardware de conexión requerido.
Compruebe que el pilar del truss esté correctamente asentado.
Continúe ensamblando la estructura de armadura restante.
Inspeccione el marco completo antes de su uso.
El procedimiento de conexión exacto depende del sistema de armazón de espiga compatible.
No fuerce una conexión si la interfaz del pilar y la base no se alinean correctamente.
La información del producto suministrada describe que la placa base de acero proporciona una excelente estabilidad y capacidad de carga y soporta estructuras de celosía bajo cargas pesadas.
Sin embargo, no se proporciona ninguna clasificación de carga numérica en la información proporcionada.
Por lo tanto, esta página de producto no asigna un específico:
Carga máxima
Carga de trabajo segura (SWL)
Carga de viento
Altura máxima del truss
Envergadura máxima
Carga puntual
La capacidad permitida de la estructura de celosía completa depende del sistema completo, incluyendo:
Dimensiones de la armadura
Perfil de armadura
Modelo de placa base
Método de conexión
Altura de la estructura
Durar
Cargas de equipos
Condiciones ambientales
Configuración de instalación
Para aplicaciones de soporte de carga o de aparejo profesional, la estructura completa debe evaluarse de acuerdo con los requisitos de ingeniería aplicables.
El acabado negro le da a la placa base una apariencia limpia y ayuda a integrarse en entornos de eventos profesionales.
Esto es particularmente útil para:
Escenarios de conciertos
stands de exposición
Displays corporativos
Estructuras de ferias
Instalaciones promocionales
Marcos de exposición modulares
Cuando la placa base permanece visible, el acabado negro puede proporcionar una apariencia visual más consistente con el equipo de producción de eventos.
Este producto es un componente de soporte básico , no un sistema de armadura completo.
Una estructura de exhibición modular típica también puede requerir:
Armazón de espiga de aluminio compatible
Hardware de conexión de espiga a juego
Conectores de esquina
Secciones de celosía rectas
Placas base adicionales
Componentes de soporte estructural
Accesorios de iluminación o exhibición.
Para obtener un sistema de truss completo, visite Truss & Rigging.
El número de placas base generalmente depende del número de pilares verticales que requieren soporte en el suelo.
Para una estructura con múltiples pilares verticales, cada pilar soportado debe combinarse con la configuración de base adecuada.
Sin embargo, la cantidad y disposición exactas deben determinarse a partir del diseño estructural real.
No calcule la cantidad de placa base únicamente a partir de la longitud total de la armadura.
Se recomienda un plano de la cabina o un diseño de armadura para determinar la cantidad requerida.
Confirme si su sistema utiliza:
290 / 289 milímetros
390 / 400 milímetros
500 × 600 milímetros
520 × 760 milímetros
600 × 760 milímetros
u otra configuración de truss.
Haga coincidir el pilar de celosía con el modelo de placa base apropiado:
CS20
CS30
CS35
CS40
Confirme que la conexión de la placa base coincida con el pilar de la armadura de espiga.
Considere el número y la posición de los pilares verticales y la configuración general del marco.
Para estructuras más grandes o estructuras que transportan equipos importantes, confirme todos los requisitos estructurales antes de seleccionar la placa base.
Las dimensiones nominales de la armadura no necesariamente identifican la placa base correcta.
Siempre revise la conexión del pilar y la base.
Diferentes perfiles de truss pueden requerir diferentes configuraciones de base.
Los datos del producto suministrados identifican CS20, CS30, CS35 y CS40 como configuraciones diferentes.
El modelo correcto debe confirmarse antes de realizar el pedido.
Por ejemplo, el CS35 pesa 32,1 kg , pero esto no significa que su carga estructural permitida sea de 32,1 kg o cualquier otro valor particular.
El peso del producto y la capacidad de carga estructural son especificaciones diferentes.
La placa base es sólo un componente del sistema completo.
La estabilidad general también depende de la armadura, las conexiones, la geometría de la estructura, las condiciones de soporte y las cargas aplicadas.
La información del embalaje suministrada especifica:
1 pieza/paquete para cada modelo listado.
Modelo | Embalaje |
|---|---|
CS20 | 1 unidad/paquete |
CS30 | 1 unidad/paquete |
CS35 | 1 unidad/paquete |
CS40 | 1 unidad/paquete |
Debido a que se trata de placas base de acero, el peso del producto puede ser significativo, particularmente para CS30, CS35 y CS40.
Los volúmenes de productos enumerados también se pueden utilizar al planificar el transporte y el espacio de envío.
Una placa base de armadura es un componente de base que se utiliza para soportar la parte inferior de un pilar de armadura vertical compatible.
El producto está fabricado en acero y tiene un acabado negro..
Está diseñado para sistemas de armazón de espiga de aluminio compatibles..
La información del producto hace referencia a configuraciones de truss de 290/289 mm, 390/400 mm, 500 × 600 mm, 520 × 760 mm y 600 × 760 mm.
Las especificaciones suministradas enumeran:
CS20, CS30, CS35 y CS40.
Entre los cuatro modelos enumerados, el CS35 pesa 32,1 kg.
CS40 tiene la huella más grande listada con 0,81 × 0,81 m.
Cada modelo listado se especifica como 1 pieza/paquete.
Sí. El producto es adecuado para estructuras de truss de exposición y exhibición modulares compatibles.
Se puede utilizar como parte de un sistema de truss compatible para conciertos/eventos. Sin embargo, se debe evaluar la estructura completa para la aplicación específica.
La información proporcionada describe una excelente estabilidad y capacidad de carga, pero no proporciona una clasificación de carga numérica. Por lo tanto, no se debe asumir una SWL específica ni una carga máxima.
¿Necesita una placa base de acero para un sistema de exhibición modular con armazón de espiga de aluminio?
Cuéntanos tu:
Tamaño del armazón
Modelo de pilar de armadura
Cantidad de placa base requerida
Dimensiones del stand o estructura
Solicitud
Podemos ayudarle a identificar la configuración CS20/CS30/CS35/CS40 adecuada .
Para sistemas completos de producción de eventos y truss, explore Truss & Rigging.
