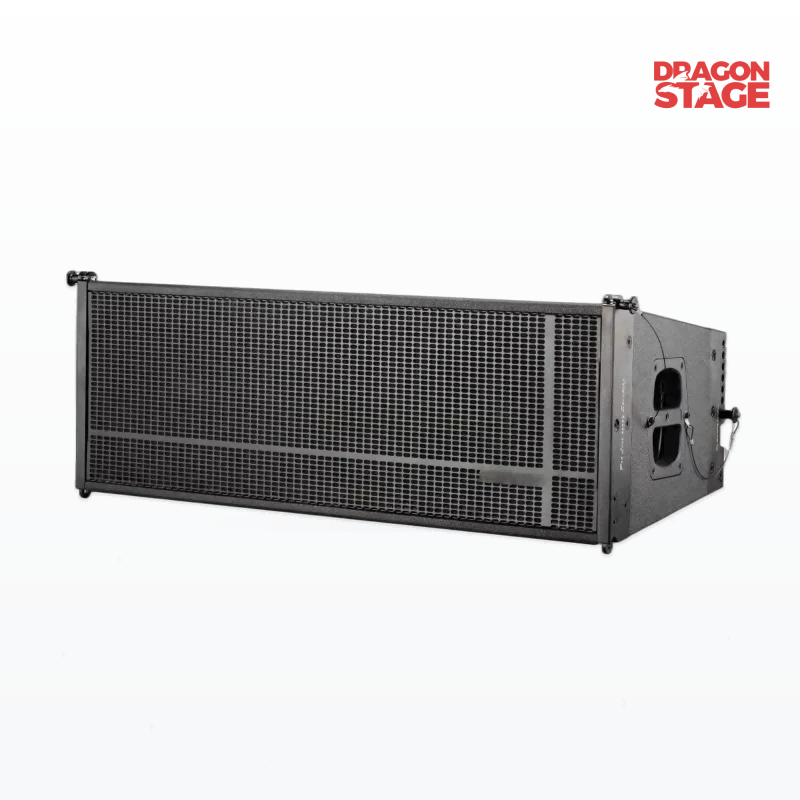

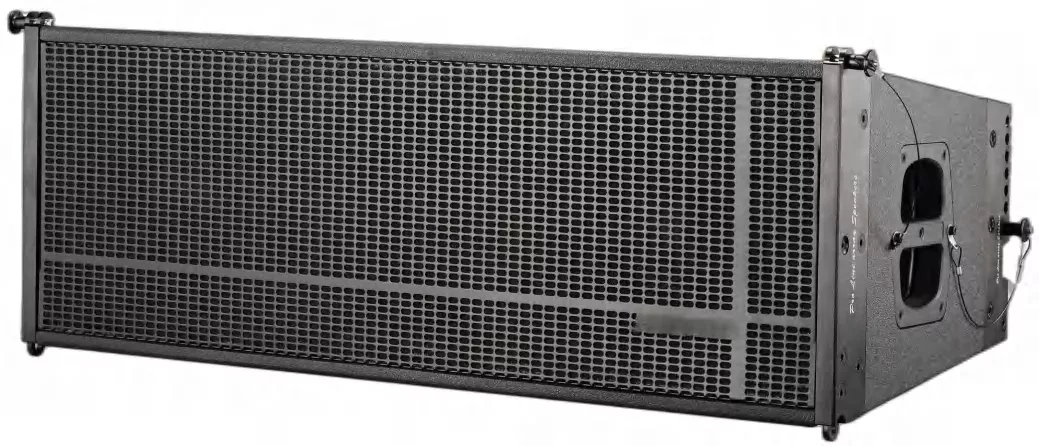

Alto rendimiento para grandes espacios

La serie HL Large Line Array proporciona un manejo de potencia profesional y un SPL máximo alto para aplicaciones exigentes de sonido en vivo.

Según el modelo, la serie ofrece:

• Potencia nominal de 600W a 800W para los principales modelos HL2103/HL2104/HL2123

• Hasta 1200 W de potencia nominal para el HL2126

• SPL máximo de 130dB a 140dB

• Alta sensibilidad hasta 113dB

Esto hace que la serie sea adecuada para aplicaciones que requieren una fuerte presión sonora y una cobertura constante de la audiencia.

Proyección de sonido de largo alcance

Los principales modelos HL utilizan una dispersión horizontal/vertical controlada de 100° × 7° y se pueden configurar como conjuntos verticales modulares.

Este diseño permite a los ingenieros de sonido construir sistemas escalables según las dimensiones del lugar y los requisitos de cobertura de la audiencia.

Reproducción de sonido profesional

Hay diferentes configuraciones de controladores disponibles para cumplir con diferentes requisitos de refuerzo de sonido.

La serie incluye:

• Doble LF de 10 pulgadas + HF de 3 pulgadas

• Doble LF de 10 pulgadas + doble HF de 2 pulgadas

• Doble LF de 12 pulgadas + HF de 3 pulgadas

• Doble LF de 12 pulgadas + MF de 10 pulgadas + HF doble de 3 pulgadas + bocina

Esto ofrece a los diseñadores de sistemas de sonido múltiples opciones para diferentes tamaños de lugares y requisitos de rendimiento.

Diseño de matriz de líneas modulares

La serie HL está diseñada en torno a un concepto de arreglo lineal modular. Se pueden combinar varios gabinetes para crear un sistema de sonido más grande según el tamaño de la audiencia y los requisitos del lugar.

La configuración modular es adecuada tanto para sistemas turísticos como para instalaciones permanentes..

HL2103 dual de matriz lineal de 10 pulgadas Altavoz

El HL2103 es un altavoz profesional de arreglo lineal pasivo dual de 10 pulgadas diseñado para aplicaciones de sonido en vivo de tamaño mediano a grande, producciones en gira, iglesias, teatros, centros de convenciones y festivales.

Su configuración combina dos parlantes de baja frecuencia de 10 pulgadas con un parlante de compresión de alta frecuencia de 3 pulgadas.

Especificaciones HL2103

Ideal para: conciertos al aire libre, iglesias, teatros, centros de convenciones, producciones en gira y festivales de tamaño mediano.

HL2104 Altavoz dual de matriz lineal de 10 pulgadas

El HL2104 combina controladores duales de baja frecuencia de 10 pulgadas con controladores duales de compresión de 2 pulgadas.

Esta configuración está destinada a aplicaciones donde se requiere salida de alta frecuencia e inteligibilidad vocal adicionales.

Es adecuado para salas de conciertos, auditorios, empresas de alquiler y eventos en vivo de tamaño mediano a grande.

Especificaciones HL2104

Ideal para: salas de conciertos, auditorios, lugares de culto, empresas de alquiler y eventos en vivo de tamaño mediano a grande.

HL2123 Altavoz dual de matriz lineal grande de 12 pulgadas

El HL2123 es un modelo de arreglo lineal de mayor formato que incluye dos controladores de baja frecuencia de 12 pulgadas y un controlador de compresión de 3 pulgadas..

Proporciona mayor manejo de potencia, respuesta extendida de baja frecuencia y SPL máximo alto para grandes conciertos, eventos en estadios, festivales y sistemas de giras profesionales.

Especificaciones HL2123

Ideal para: Conciertos en estadios, festivales al aire libre, estadios, iglesias grandes, producciones en gira y lugares para eventos de alta capacidad.

HL2126 Altavoz dual de matriz lineal de rango completo de 12 pulgadas

El HL2126 es un altavoz profesional dual line array de rango completo de 12 pulgadas diseñado para presentaciones en vivo a gran escala, producciones en gira e instalaciones fijas.

Su configuración de controladores incluye:

2 × 12" LF + 1 × 10" MF + 2 × 3" HF + Bocina

Con una potencia nominal de 1200 W, , una potencia de programa de 4800 W , , una sensibilidad de 113 dB y un SPL máximo de hasta 140 dB , el HL2126 está posicionado para aplicaciones exigentes de refuerzo de sonido a gran escala.

HL2126 Especificaciones

Ideal para: grandes conciertos al aire libre, producciones en gira, estadios, teatros, festivales e instalaciones de sonido fijas a gran escala.

HL218B Doble subwoofer de matriz lineal de 18 pulgadas

Para aplicaciones que requieren refuerzo adicional de baja frecuencia, el HL218B es un subwoofer profesional dual de arreglo lineal de 18 pulgadas diseñado para complementar los sistemas de arreglo lineal de la serie HL.

Cuenta con dos controladores de baja frecuencia de 18 pulgadas y está pensado para grandes conciertos, festivales al aire libre, eventos en estadios, sistemas de sonido para giras e instalaciones fijas profesionales.

Especificaciones de HL218B

Comparación de modelos de la serie HL

Cómo seleccionar el modelo HL adecuado

Diferentes lugares y producciones requieren diferentes niveles de producción y configuración del sistema.

El modelo y la cantidad finales deben seleccionarse según el tamaño del lugar, el área de audiencia, el SPL requerido, la cobertura, la configuración del sistema y el diseño acústico, en lugar de solo la capacidad de la audiencia.

Configuración completa del sistema de sonido

La serie HL Large Line Array se puede integrar con una variedad de equipos de audio profesionales.

Un sistema típico para eventos grandes puede incluir:

Altavoces Line Array de gran tamaño HL
↓
HL218B / Otros subwoofers profesionales
↓
DSP / Procesamiento de señal digital
↓
Amplificadores de potencia profesionales
↓
Consola de mezclas digital

El sistema se puede configurar para aplicaciones suspendidas o apiladas en el suelo , según el equipo seleccionado y el método de instalación aprobado.

La serie HL Large Line Array está diseñada para:

• Conciertos al aire libre

• Festivales de música

• Eventos en estadios

• espectáculos en la arena

• Producciones en gira

• Grandes iglesias

• Teatros de artes escénicas

• Centros de convenciones

• Auditorios

• Pasillos universitarios

• Eventos corporativos

• Empresas de alquiler profesionales

• Instalaciones permanentes

Ventajas para las empresas de alquiler

La naturaleza modular de la Serie HL la hace adecuada para inventarios de alquiler profesionales.

Una empresa de alquiler puede configurar diferentes cantidades de gabinetes según cada proyecto, permitiendo dar servicio a una misma familia de altavoces:

• Eventos corporativos

• Conciertos

• festivales

• Producciones en gira

• Actuaciones en interiores

• Producciones al aire libre

• Instalaciones fijas

Esto proporciona una mayor flexibilidad a la hora de construir diferentes sistemas de sonido para diferentes tamaños de lugares.

Diseño profesional de sistemas Line Array

Un line array no es simplemente una colección de altavoces colocados juntos. El rendimiento final depende de la cantidad de gabinetes, la geometría del arreglo, el ángulo de vuelo, el procesamiento, la configuración del amplificador, las dimensiones del lugar y la cobertura de la audiencia.

La serie HL proporciona una plataforma de hardware escalable para el diseño de sistemas profesionales, mientras que la configuración final debe determinarse según los requisitos de la instalación específica.

Para sistemas suspendidos, se deben utilizar equipos de montaje, procedimientos de instalación y revisiones de ingeniería adecuados.

1. ¿Qué es la serie HL Large Line Array?

La serie HL Large Line Array es una familia profesional de altavoces line array diseñados para conciertos, festivales, producciones en gira, estadios, teatros, iglesias y otras aplicaciones de refuerzo de sonido a gran escala.

2. ¿Qué modelos se incluyen en la serie HL Large Line Array?

La información del producto suministrada cubre HL2103, HL2104 y HL2123 , con información adicional del sistema para HL2126 y el subwoofer de arreglo lineal HL218B..

3. ¿Cuál es la diferencia entre HL2103 y HL2104?

Ambos modelos utilizan controladores duales de baja frecuencia de 10 pulgadas. El HL2103 utiliza controladores HF de 1 × 3 pulgadas , mientras que el HL2104 utiliza controladores HF de 2 × 2 pulgadas .

4. ¿Qué modelo es adecuado para grandes conciertos al aire libre?

La guía de selección suministrada recomienda el HL2123 para festivales al aire libre, eventos en estadios y grandes conciertos. El HL2126 también está preparado para grandes conciertos al aire libre y aplicaciones a escala de estadio.

5. ¿Se puede utilizar la Serie HL para realizar giras?

Sí. La serie HL está diseñada para configuraciones escalables adecuadas para producciones en gira y aplicaciones de alquiler profesionales.

6. ¿Se pueden combinar los altavoces HL con subwoofers?

Sí. La Serie HL se puede integrar con subwoofers profesionales. La información del sistema suministrada enumera específicamente el subwoofer Line Array dual de 18 pulgadas HL218B como una solución de refuerzo de baja frecuencia.

7. ¿Cuál es el SPL máximo de la Serie HL?

Dependiendo del modelo, el SPL máximo especificado oscila entre 130 dB para HL2104 y 140 dB para HL2126..

8. ¿Cuál es la dispersión horizontal y vertical?

Las especificaciones suministradas para HL2103, HL2104, HL2123, HL2126 y HL218B enumeran una dispersión de 100° × 7° .

9. ¿Son pasivos estos parlantes?

Los HL2103, HL2104 y HL2123 están especificados como altavoces de arreglo lineal pasivos profesionales, con impedancia nominal de 4Ω . Las especificaciones HL2126 también enumeran una impedancia nominal de 4Ω.

10. ¿El sistema requiere amplificadores de potencia?

Sí. Los modelos pasivos requieren una amplificación profesional adecuada. La selección del amplificador debe basarse en la impedancia de los altavoces, los requisitos de energía y la configuración completa del sistema.
