Dragon Stage

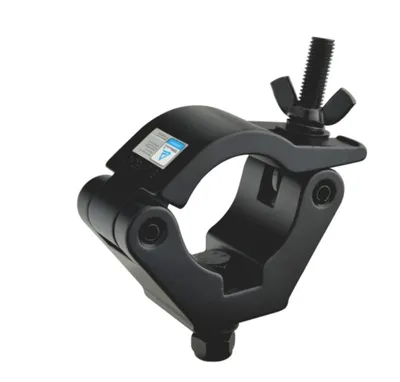

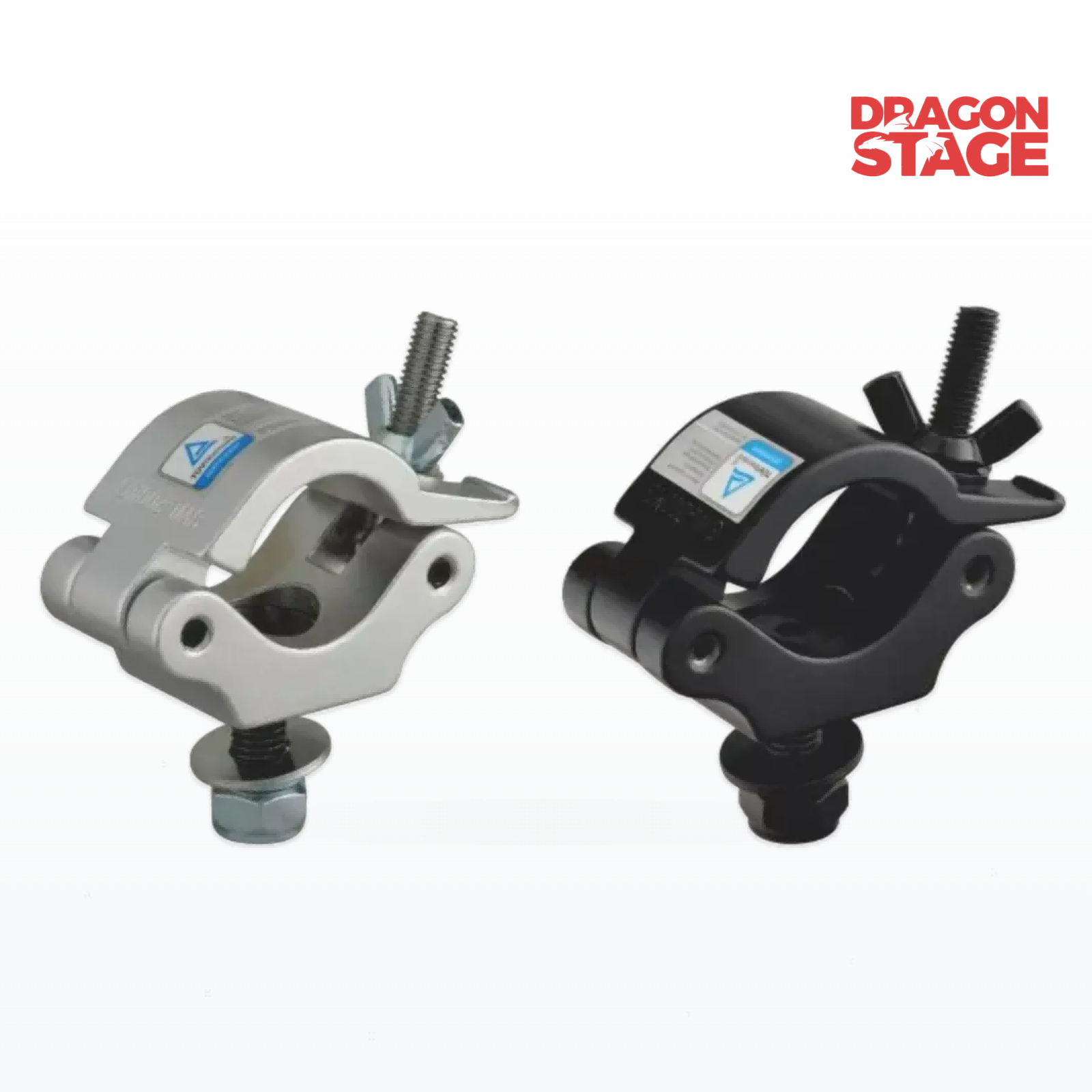

La abrazadera para armazón de tubo grande estándar de perfil bajo JR Clamp H es una abrazadera compacta de aluminio diseñada para montar accesorios de iluminación de escenario compatibles y equipos para eventos en tubos de armazón redondos adecuados.
Fabricada con aluminio 6061 , esta abrazadera tiene una carga de trabajo segura (SWL) declarada de 200 kg y está diseñada para tubos redondos compatibles con diámetros de 32 a 35 mm . Con un peso unitario de aproximadamente 0,198 kg , su construcción liviana lo hace adecuado para aplicaciones de entretenimiento, eventos y escenarios portátiles donde se requiere hardware de montaje de accesorios compactos.
El diseño de perfil bajo proporciona un punto de conexión práctico para equipos de iluminación de escenario compatibles y, al mismo tiempo, ayuda a mantener compacto el hardware de montaje alrededor del tubo del truss.
Construcción de aluminio 6061
Hecho de aluminio 6061 para una solución liviana de montaje en armazón de escenario.
Carga de trabajo segura de 200 kg
La carga de trabajo segura máxima indicada es de 200 kg.
Compatibilidad con tubos de 32 a 35 mm
Diseñado para tubos de truss redondos compatibles con un diámetro exterior de 32 a 35 mm.
Diseño de perfil bajo
La construcción compacta lo hace adecuado para instalaciones donde se prefiere una abrazadera de armadura de perfil bajo.
Construcción liviana
El peso unitario indicado es de aproximadamente 0,198 kg , lo que lo hace conveniente para equipos de eventos móviles.
Aplicación de iluminación de escenario
Adecuado para iluminación de escenario compatible y aplicaciones de suspensión de accesorios en sistemas de truss apropiados.

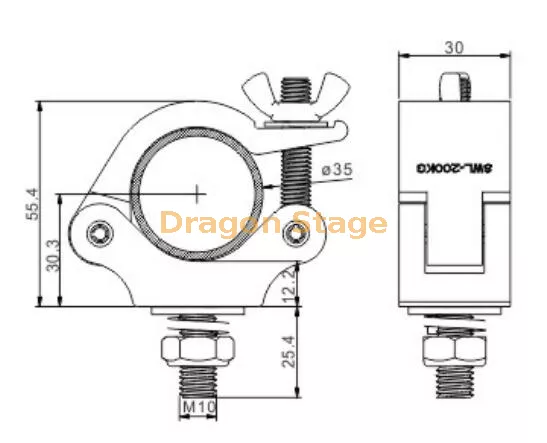

Especificación | Detalles |
|---|---|
Nombre del producto | Abrazadera JR H Abrazadera para armazón de tubería grande estándar de perfil bajo |
Tipo de producto | Abrazadera de armadura de perfil bajo |
Material | Aluminio 6061 |
Carga de trabajo segura (SWL) | 200 kilos |
Diámetro de tubo aplicable | 32-35 milímetros |
Peso del producto | 0,198 kilogramos |
Solicitud | Iluminación de escenario/truss para eventos/accesorio colgante |
La abrazadera para armazón de perfil bajo JR Clamp H se puede utilizar para aplicaciones compatibles que incluyen:
Sistemas de escenario portátiles
Producción de eventos
Sistemas de truss de pequeño formato
Lugares de entretenimiento
Equipos montados en truss
Configuraciones de eventos móviles
Está diseñado para tubos de armazón redondos compatibles dentro del rango de diámetro especificado de 32 a 35 mm .
El perfil compacto de esta abrazadera está diseñado para aplicaciones donde el hardware de montaje debe permanecer cerca del tubo de soporte.
Esto lo hace adecuado para equipos de escenarios y eventos que trabajan con sistemas de truss compactos y accesorios de iluminación compatibles de peso ligero a medio.
La abrazadera debe colocarse correctamente alrededor del tubo de soporte y fijarse firmemente antes de utilizar el equipo montado.
La abrazadera está fabricada en aluminio 6061 y tiene un peso unitario declarado de sólo 0,198 kg..
Su construcción liviana puede resultar útil para entornos de producción móviles donde el hardware de iluminación se instala, reposiciona y desmonta con frecuencia.
A pesar de su construcción compacta, la especificación suministrada indica una SWL de 200 kg . La disposición de montaje completa aún debe evaluarse de acuerdo con el equipo real y la estructura de soporte.
Antes de la instalación, confirme que:
El tubo de soporte redondo tiene un diámetro dentro del rango especificado de 32 a 35 mm .
La abrazadera es compatible con el perfil del truss real.
El dispositivo o equipo conectado es compatible con la abrazadera.
La carga aplicada está dentro de los 200 kg SWL indicados..
La abrazadera está correctamente colocada alrededor del tubo de soporte.
Los elementos de sujeción están correctamente acoplados y bien apretados.
La disposición completa de la armadura y los accesorios es adecuada para la aplicación prevista.
No utilice la abrazadera con tubos fuera del rango de diámetro especificado a menos que se haya confirmado la compatibilidad.
Inspeccione la abrazadera y los componentes de sujeción antes de la instalación para detectar deformaciones visibles, daños o desgaste anormal.
La SWL indicada de 200 kg es la carga de trabajo segura suministrada para este producto. No debe interpretarse automáticamente como la carga permitida de la armadura completa, la estructura del escenario o el sistema de aparejo aéreo.
Antes de usar, verifique:
Peso real del aparato
Diámetro del tubo de soporte
Compatibilidad entre abrazadera y truss
Conexión de accesorios
Dirección de carga
Estado de fijación
Carga completa del truss
Estructura de soporte
Requisitos de montaje de eventos aplicables
Medidas de seguridad secundarias apropiadas cuando sea necesario
Para aplicaciones de iluminación elevada o cenital, se debe evaluar el sistema de montaje completo en lugar de confiar únicamente en la SWL individual de la abrazadera.
En el caso de dispositivos móviles o dinámicos, también se debe comprobar la estabilidad de todo el dispositivo de montaje durante el funcionamiento.
La abrazadera para armazón de tubería grande estándar de perfil bajo JR Clamp H combina una construcción de aluminio 6061 , con compatibilidad con tubos de 32 a 35 mm , una SWL declarada de 200 kg y un peso unitario liviano de 0,198 kg .
Su configuración compacta y de bajo perfil lo hace adecuado para aplicaciones de iluminación de escenarios y producción de eventos donde se requiere una solución de montaje en truss que ahorre espacio.
Para producciones móviles, configuraciones de DJ, conciertos e instalaciones para eventos, su construcción liviana también hace que el manejo y la configuración repetida sean más convenientes.
La abrazadera está hecha de aluminio 6061..
El SWL indicado es de 200 kg..
Está diseñado para tubos de truss redondos compatibles con diámetros de 32 a 35 mm..
El peso indicado del producto es de aproximadamente 0,198 kg..
Está diseñado para aplicaciones compatibles de equipos de eventos e iluminación de escenarios montados en truss.
Su construcción liviana de 0,198 kg lo hace adecuado para aplicaciones de eventos y escenarios portátiles compatibles.
Sí, siempre que los tubos del truss, los accesorios de iluminación y la disposición de montaje completa sean compatibles con las especificaciones del producto.
La especificación suministrada indica una SWL de 200 kg . La instalación completa también debe tener en cuenta la armadura de soporte, la disposición de las conexiones, la dirección de la carga y otros factores estructurales.
El rango de tubo especificado es de 32 a 35 mm . No se deben utilizar tubos fuera de este rango a menos que se haya confirmado la compatibilidad.
Puede usarse para aplicaciones aéreas compatibles solo cuando se haya evaluado adecuadamente el armazón completo y el sistema de montaje y se hayan implementado las medidas de seguridad requeridas.
