Ligero 290 mm aluminio departamento braguero / escalera braguero con 50 × 2mm principal tubos, 20 × 2mm braces y a modular espiga conexión sistema. Adecuado para estudio rejillas, cortinas, exhibición pantallas, señalización, minorista instalaciones y pequeño evento iluminación. Disponible en 0,5–2,5 m estándar longitudes, con otro costumbre longitudes disponible
| Longitud: | |
|---|---|
| Estado de Disponibilidad: | |
| Cantidad: | |
Dragon Stage
No todas las estructuras de eventos necesitan armazones triangulares o cuadrados.
Cuando el comprador necesita principalmente un marco relativamente plano para:
iluminación, cortinas, señalización, exposiciones o elementos decorativos,
una armadura plana , también llamada comúnmente armadura de escalera , puede proporcionar una solución más simple y compacta.

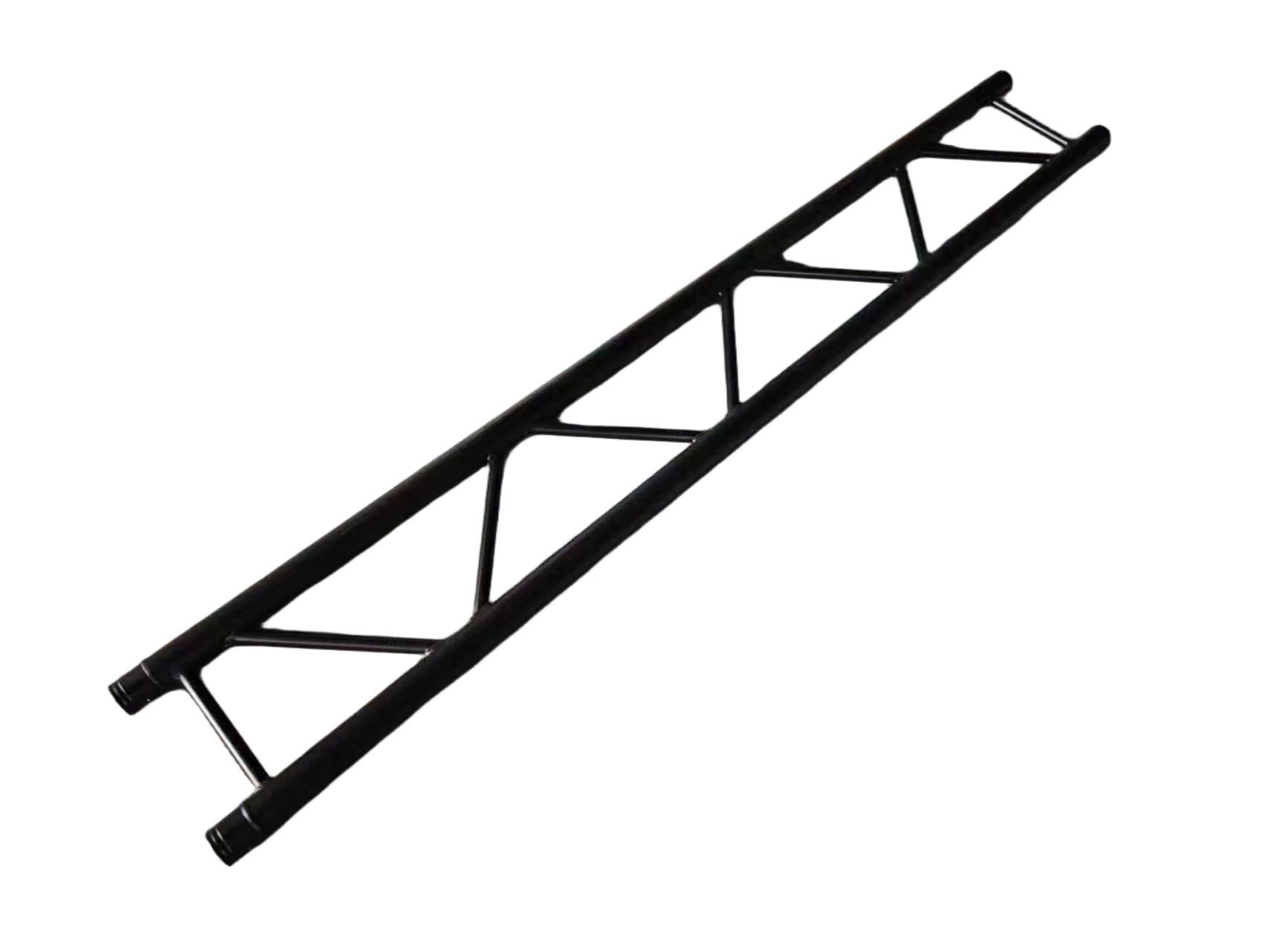

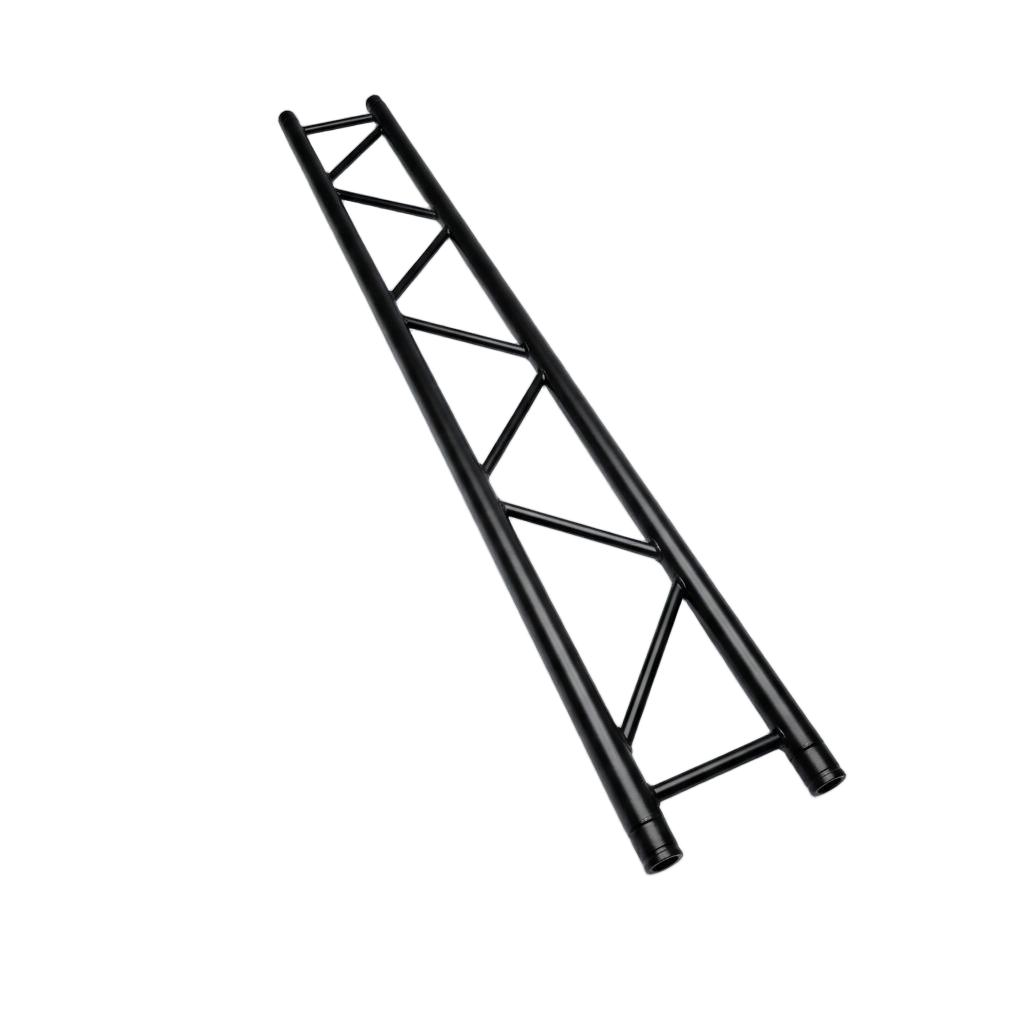

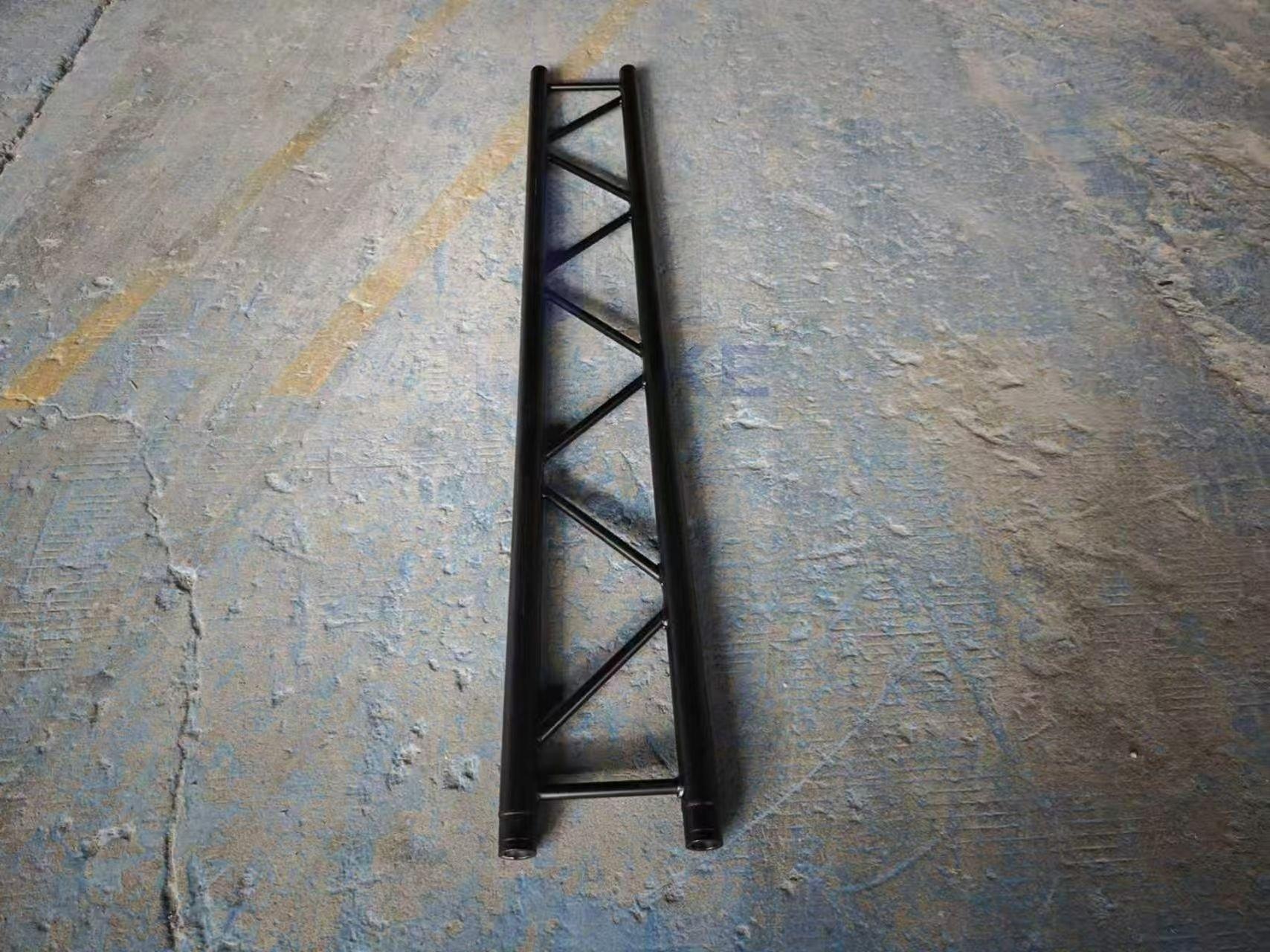

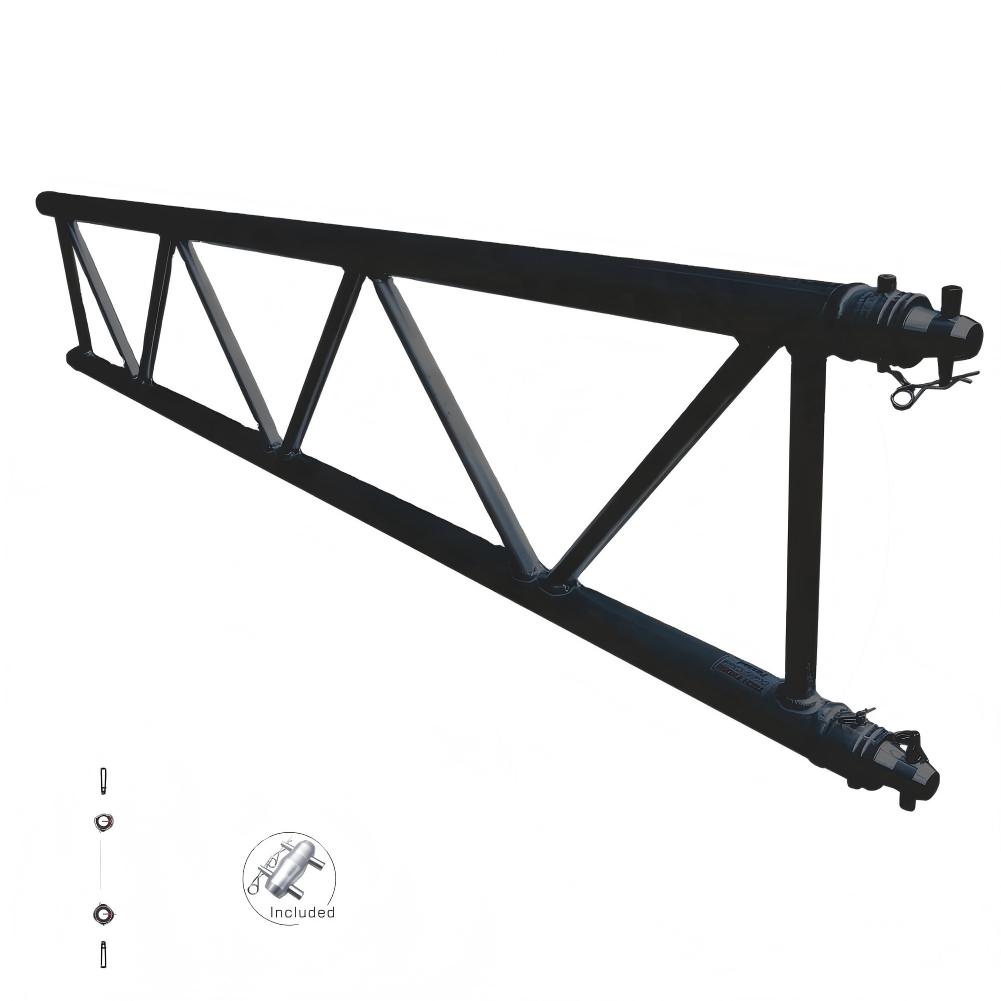

Esta armadura de escalera plana de aluminio de 290 mm utiliza dos tubos longitudinales principales conectados mediante refuerzos diagonales, lo que crea un perfil mucho más delgado que una armadura triangular o cuadrada.
La estructura utiliza:
Tubos principales de 50 × 2 mm
con:
Tirantes de 20 × 2 mm
y un sistema de conexión espiga/cónico para unir tramos compatibles.
DragonEvent ofrecerá longitudes estándar desde:
0,5 ma 2,5 m
con longitudes personalizadas adicionales disponibles para diseños específicos y requisitos de reemplazo.
Para otros formatos de truss recto, busque Straight Truss.

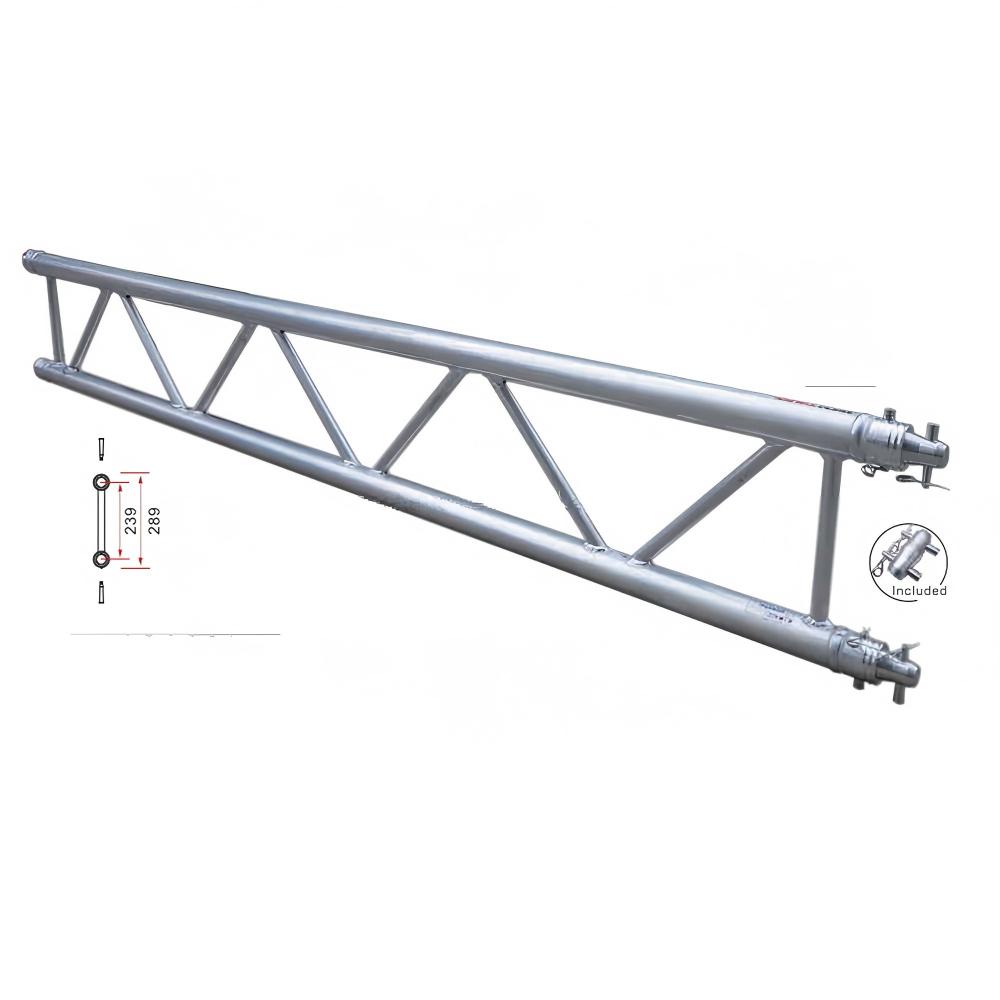

Profundidad nominal de la armadura:
Aprox. 290 mm/11,4 pulgadas
A diferencia de la armadura triangular con tres cuerdas o la armadura cuadrada con cuatro cuerdas, la armadura plana utiliza una geometría estilo escalera de dos cuerdas.
Esto crea una estructura más delgada que puede resultar útil donde el comprador desee:
Menos volumen visual + almacenamiento más fácil + marco de montaje sencillo.
Especificación del tubo principal:
50 mm de diámetro exterior
espesor de pared de 2 mm
aproximadamente:
1,97 pulgadas de diámetro exterior × 0,079 pulgadas de pared
El formato de tubo de 50 mm también permite a los compradores seleccionar abrazaderas compatibles de la gama común de abrazaderas de 48 a 51 mm, siempre que la aplicación de montaje real sea adecuada.
Especificación de refuerzo diagonal:
20 mm de diámetro exterior
espesor de pared de 2 mm
Los tirantes conectan los dos cordones principales y forman la estructura de escalera.
Material:
Aleación de aluminio 6082-T6
Esto hace que el truss sea adecuado para aplicaciones de eventos portátiles donde el equipo puede transportarse, ensamblarse y almacenarse repetidamente.

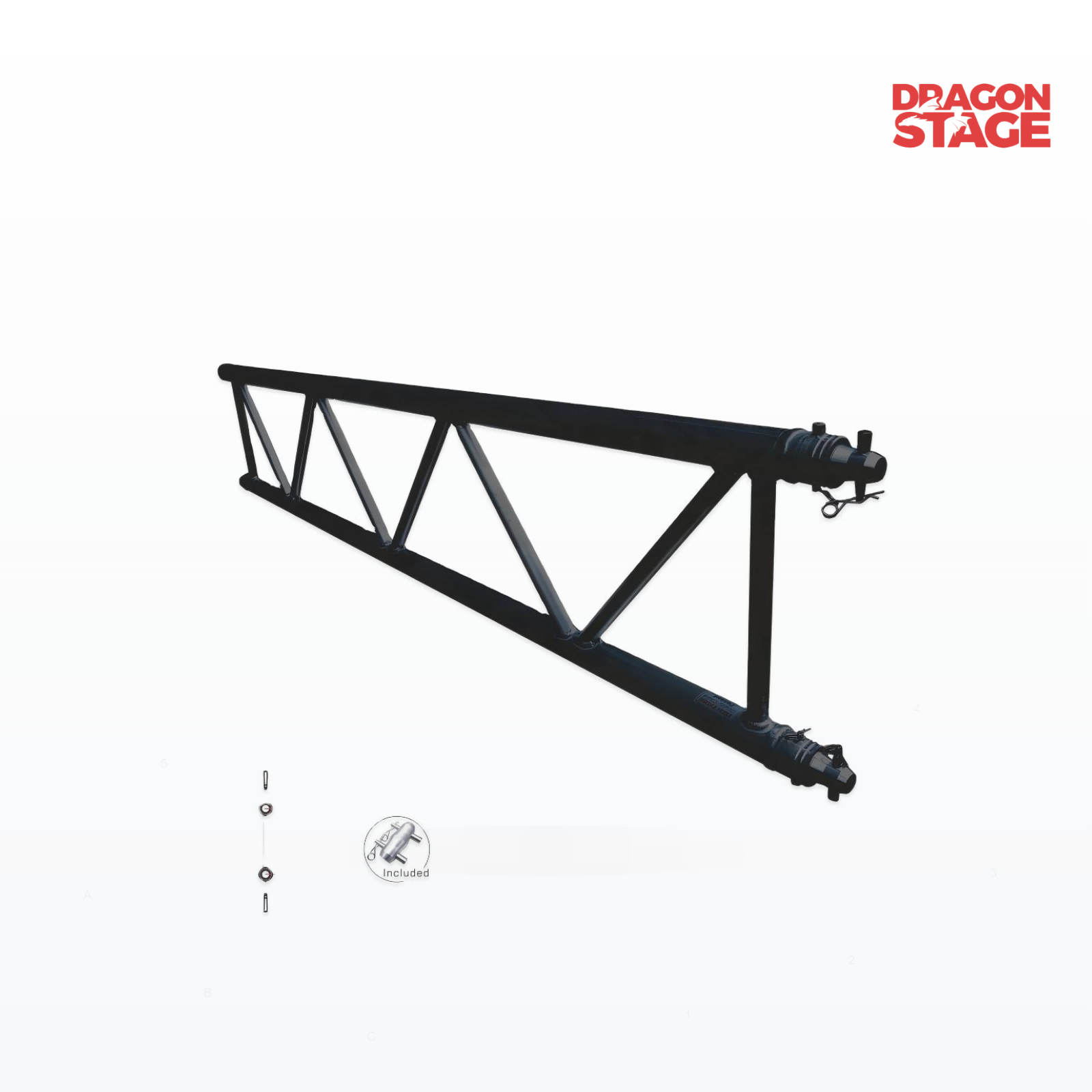

Las secciones rectas se conectan a través de:
Sistema de conexión espita/cónica
en lugar de una placa con extremos atornillados.
El hardware de conexión compatible normalmente utiliza:
acopladores cónicos + pasadores + clips de seguridad
según el sistema y paquete seleccionado.
La versión estándar utiliza un:
Acabado de aluminio natural/fresado.
que funciona bien para:
exposiciones;
estudios;
exhibidores minoristas;
mercados;
restaurantes;
estructuras de eventos visibles.
El aluminio expuesto puede seguir siendo parte de la apariencia general de la instalación en lugar de tener que ocultarse.
DragonEvent puede ofrecer opciones de SKU con precios como:
0,5 m/1,64 pies
1,0 m/3,28 pies
1,5 m/4,92 pies
2,0 m/6,56 pies
2,5 m/8,20 pies

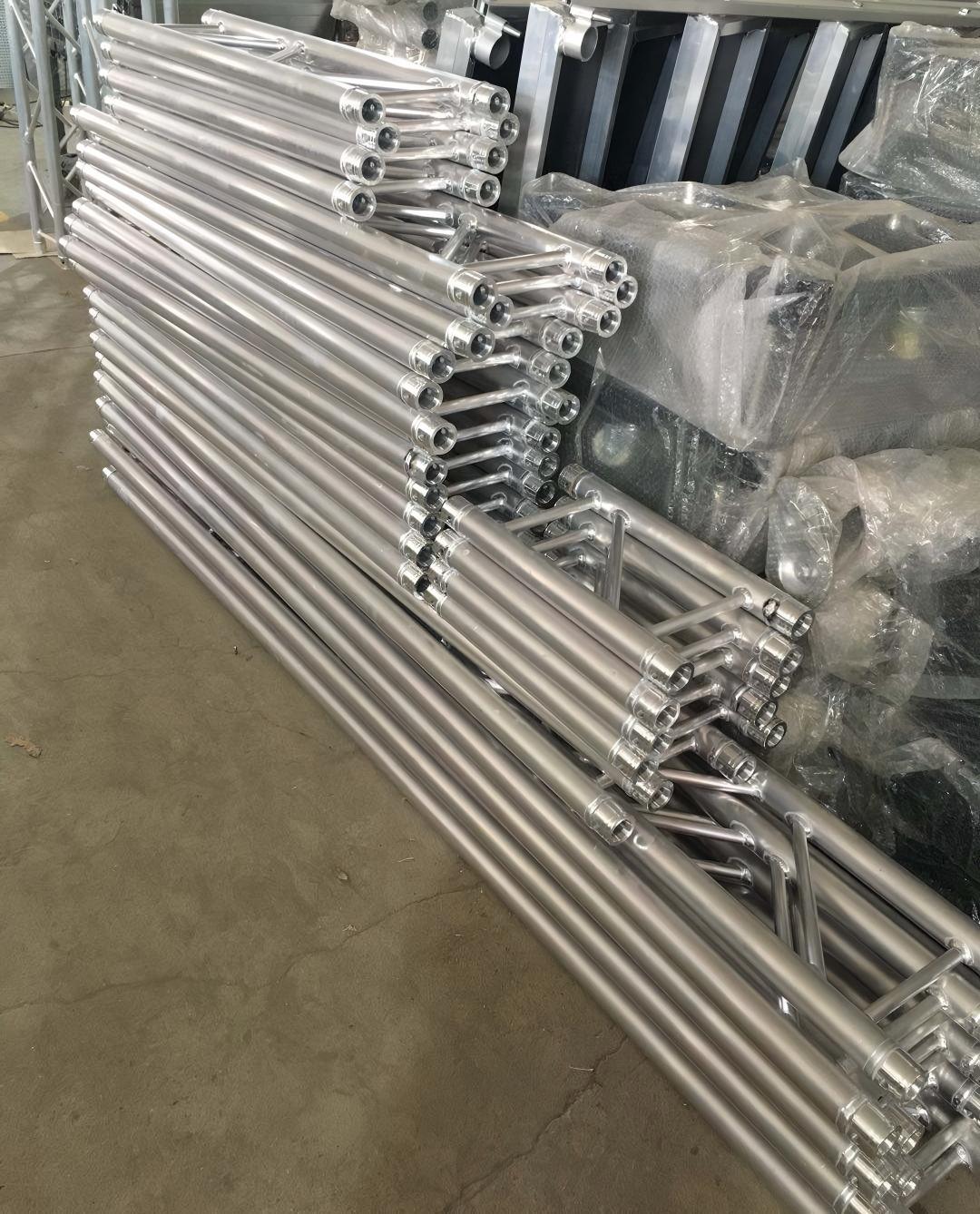

La longitud personalizada puede resultar útil cuando el comprador necesita:
coincidir con la dimensión de una pared fija o de un stand;
reemplazar una sección existente;
construir una grilla de estudio recurrente;
reducir conexiones innecesarias;
ajustarse a las limitaciones de transporte o almacenamiento.
La longitud final requerida debe confirmarse antes de la producción.

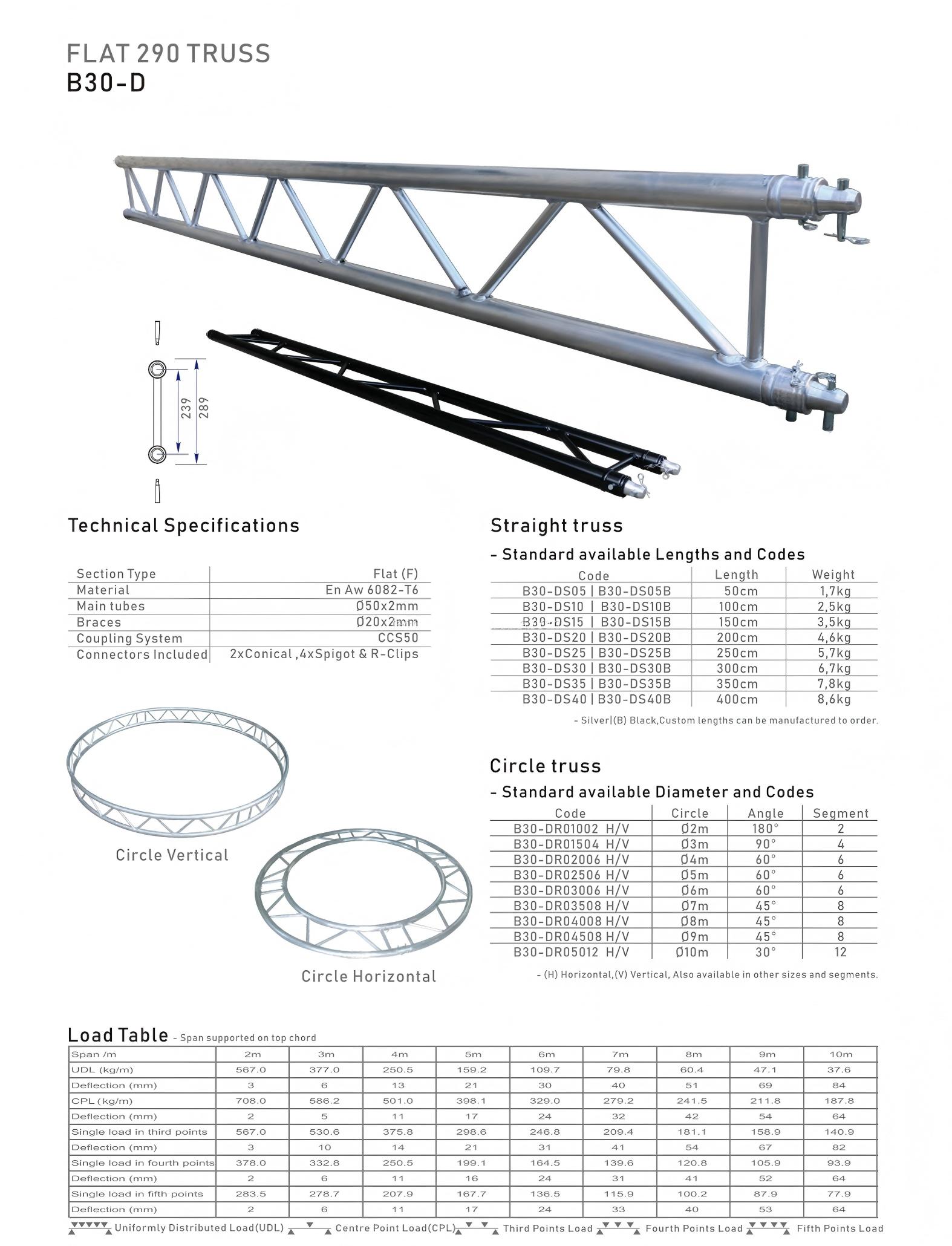

Especificación | Detalles |
|---|---|
Tipo de producto | Armadura plana de aluminio / Armadura de escalera |
Geometría | Plano / 2 acordes |
Profundidad nominal de la armadura | 290 mm / aprox. 11,4 pulgadas |
Material | Aluminio 6082-T6 |
Tubo principal | 50 × 2 mm |
Tubo de soporte | 20 × 2 mm |
Tipo de conexión | Grifo / Cónico |
Finalizar | Aluminio natural/fresado |
Longitudes estándar | 0,5/1,0/1,5/2,0/2,5 m |
Rango de longitud imperial | Aprox. 1,64–8,20 pies |
Longitud personalizada | Disponible |
Aplicaciones típicas | Iluminación para estudios, cortinas, exhibidores, señalización, exposiciones y eventos pequeños |
No se transfiere ninguna tabla de carga ni datos de certificación de terceros a esta página de producto DragonEvent.
Cualquier capacidad estructural numérica publicada para la versión DragonEvent debe basarse en datos verificados para el producto y la configuración reales suministrados.
La armadura plana es útil cuando un estudio necesita una estructura relativamente delgada para accesorios de iluminación compatibles.
En comparación con una armadura cuadrada más grande, el perfil más plano puede ocupar menos espacio vertical y crear una disposición superior más limpia.

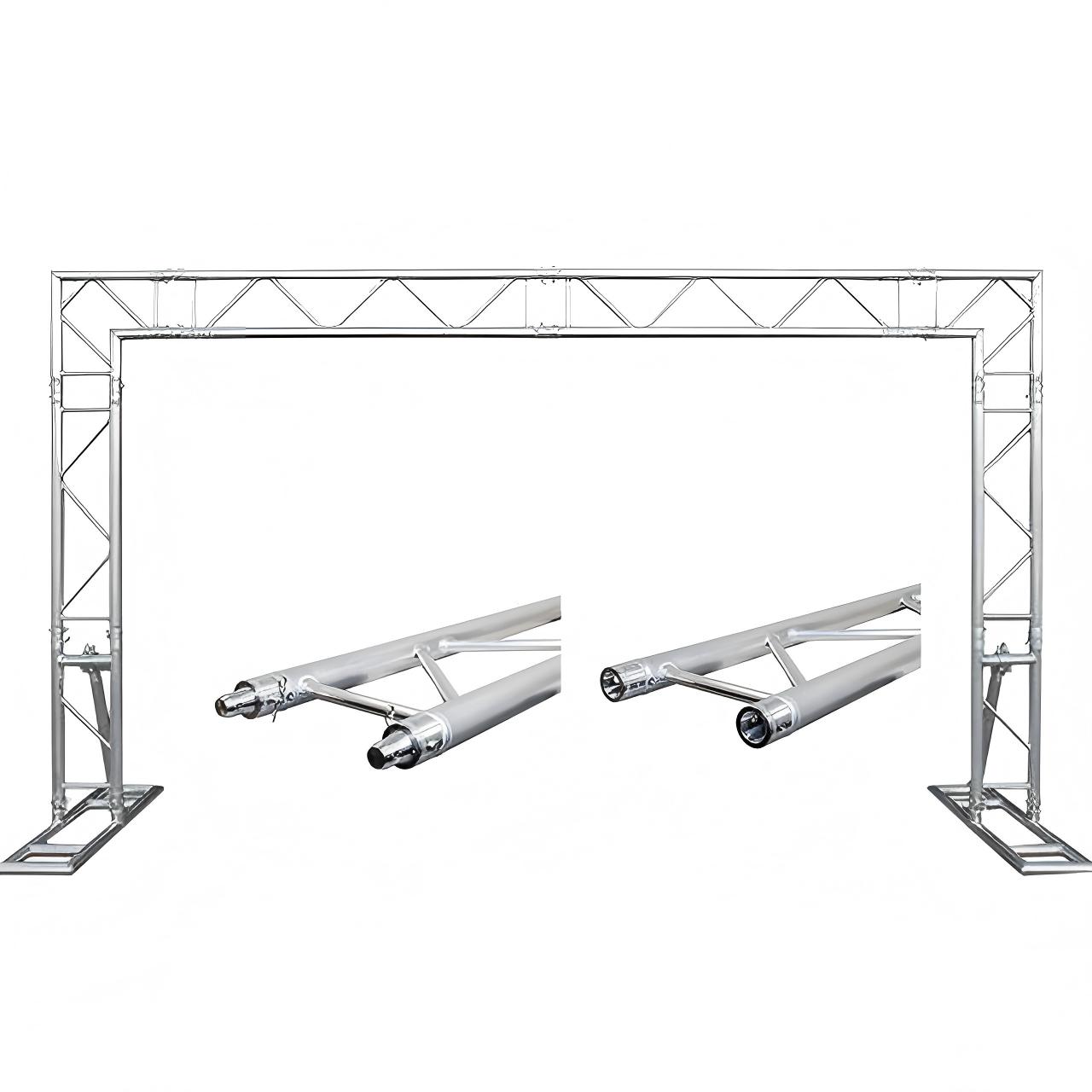

Una armadura estilo escalera puede ser útil como parte de arreglos adecuados de cortinas o soportes para cortinas.
Su geometría plana lo hace particularmente relevante cuando el requisito principal es un marco horizontal recto en lugar de un gran sistema de celosía tridimensional.

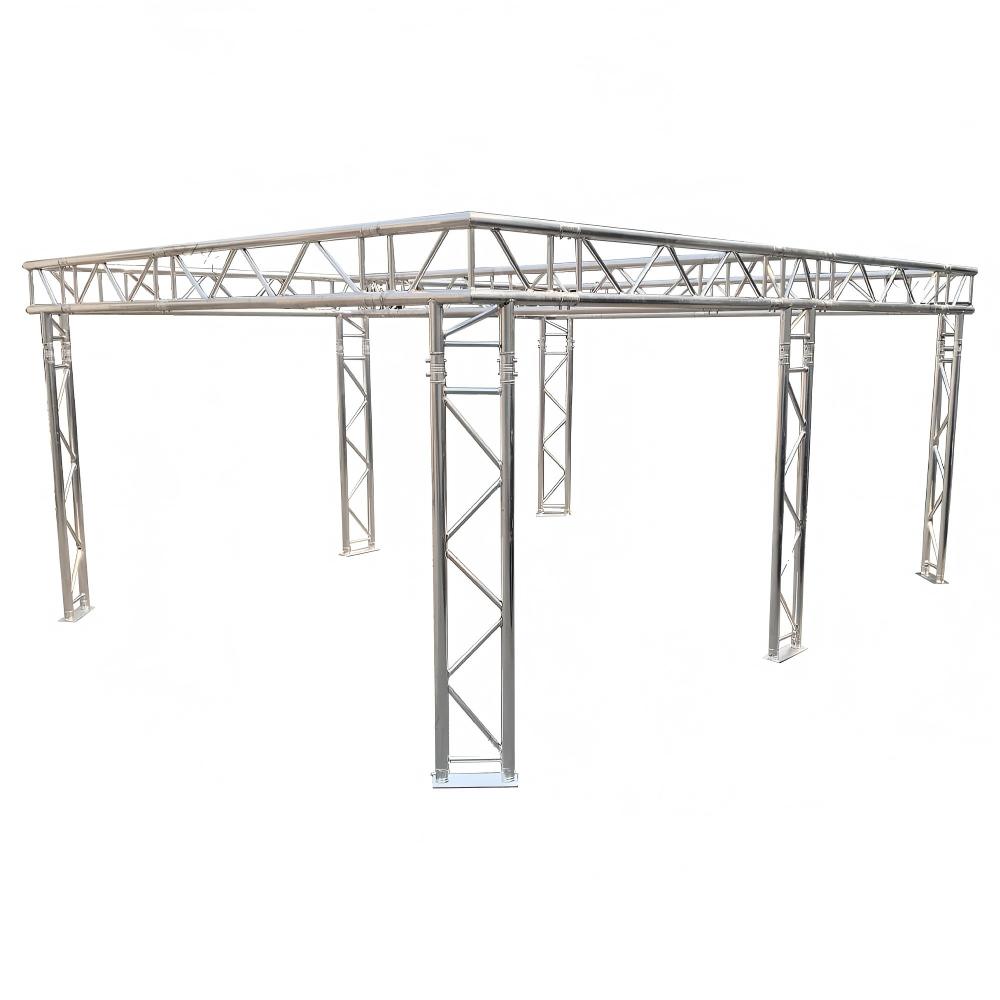

La armadura plana puede formar parte de:
marcos de exposición;
soportes de señalización;
exhibidores de productos;
decoración de stands;
estructuras promocionales.
Para muchas aplicaciones de exhibición, la delgada estructura de aluminio es menos dominante visualmente que la estructura tipo caja.
La apariencia de aluminio natural puede funcionar bien en:
tiendas minoristas;
centros comerciales;
restaurantes;
camiones de comida;
mercados;
salas de exposición.
En estos entornos, la propia armadura puede convertirse en parte del diseño visual.

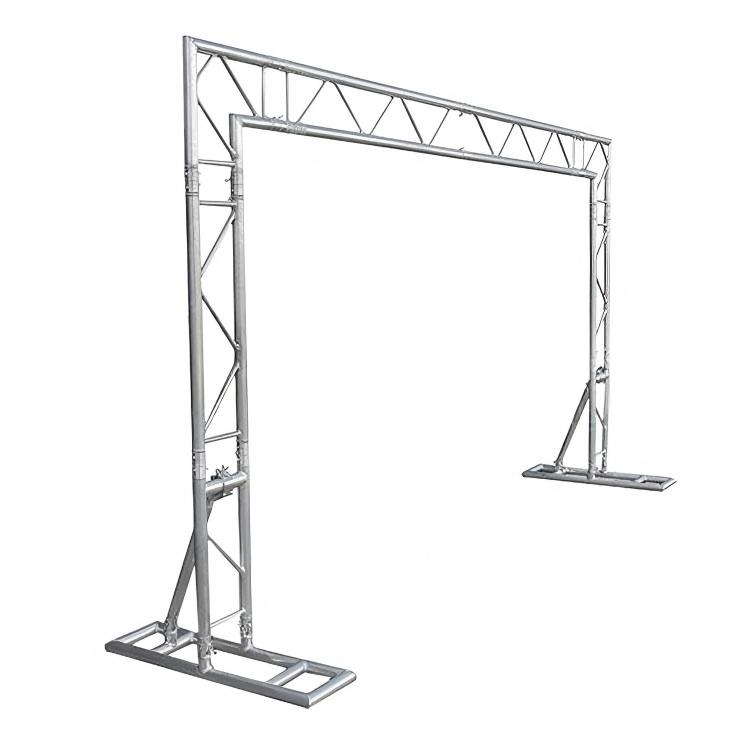

Para configuraciones de iluminación de eventos livianas y adecuadas, el truss plano puede proporcionar un marco de montaje modular.
Los equipos de iluminación aún requieren abrazaderas compatibles y accesorios de montaje adecuados.
Busque accesorios para armazones y aparejos para abrazaderas y componentes de conexión relacionados.
Elija armazón plano/escalera cuando su prioridad sea:
perfil delgado + marco de montaje recto + pantalla/cortina/uso en estudio.

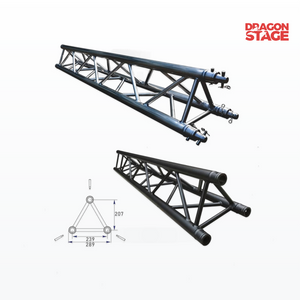

Elija una armadura triangular cuando necesite una geometría de tres cuerdas.

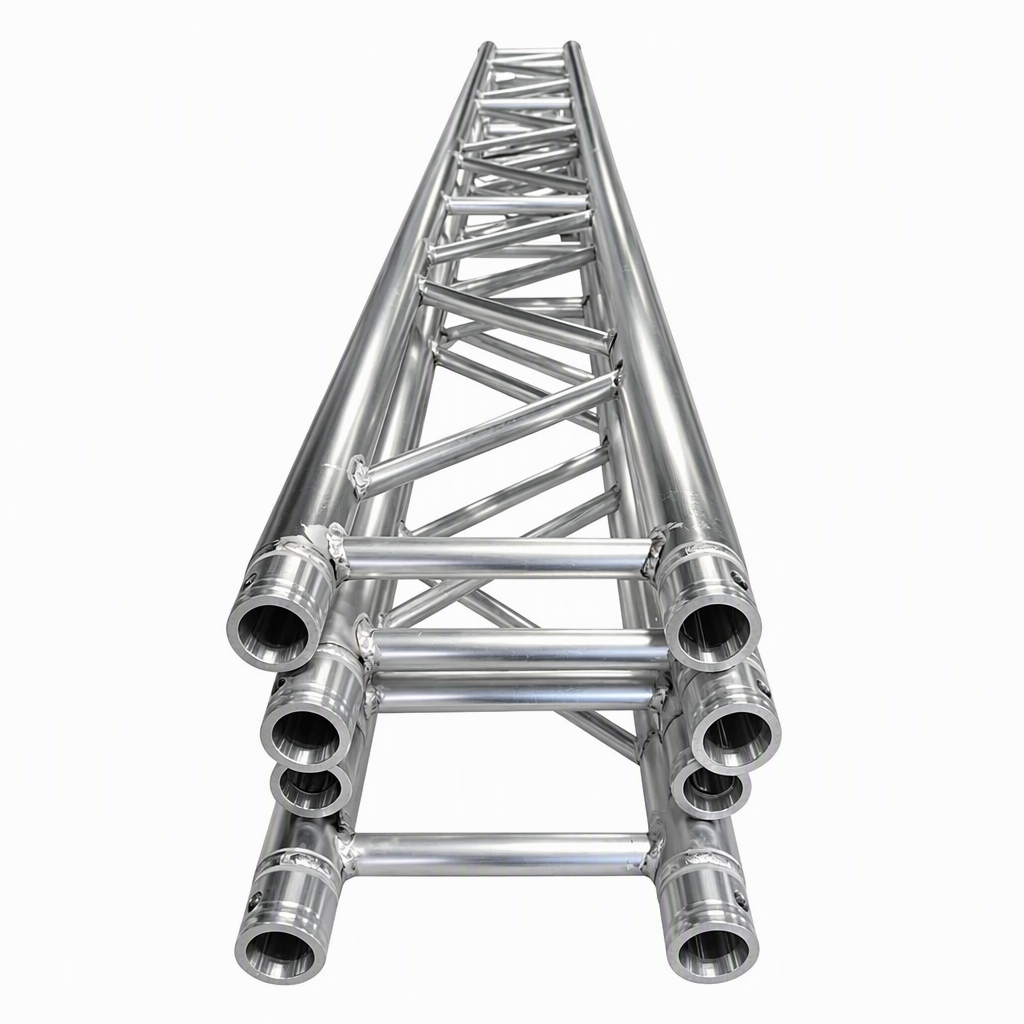

Elija una armadura cuadrada cuando necesite una estructura de cuatro cuerdas o montaje de equipos desde varios lados.
Profundidad nominal:
290 mm / aprox. 11,4 pulgadas
Si ya posee un truss, mida el perfil real en lugar de confiar únicamente en el nombre del producto.
Si está agregando este producto a un sistema existente, confirme:
Tamaño del tubo principal + diámetro del conector + dimensiones del cono + dimensiones del pasador.
Dos vigas planas de 290 mm no son automáticamente compatibles.
Supongamos que necesita un:
Marco expositor de 4m.
Las opciones posibles incluyen:
2m + 2m
o:
1m + 1,5m + 1,5m
El primero reduce los puntos de conexión.
El segundo crea más longitudes reutilizables para futuras instalaciones.
Para empresas de alquiler e instaladores de móviles:
tramos más cortos = transporte más fácil y más combinaciones
mientras:
Secciones más largas = menos conexiones y montaje más rápido.
Elija según cómo se utilizará realmente el truss.
Para ampliar un sistema de armazón plano compatible existente, el paquete mínimo puede ser:
**1 × Sección de armadura plana
Hardware de conexión compatible**
Para un nuevo expositor o marco de iluminación, el comprador también puede necesitar:

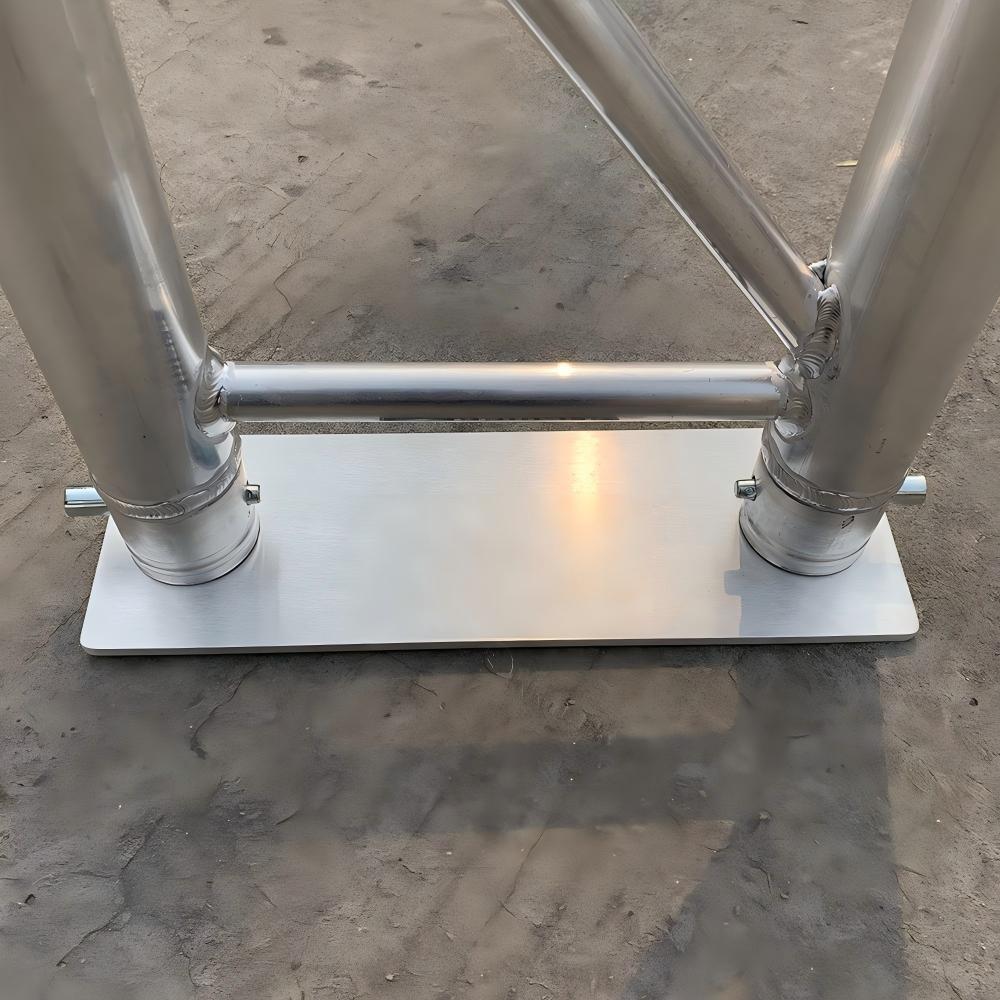

esquinas o uniones a juego + bases/soportes + abrazaderas + herrajes de conexión.
No compre automáticamente un paquete de armazón completo y grande si unas pocas secciones rectas resuelven el requisito real.
El requisito principal es:
rejilla de estudio + soporte de cortina + expositor + señalización + marco decorativo
y un perfil delgado es útil.
Quieres:
geometría triangular tridimensional + uso de iluminación escénica + una estructura de evento más sustancial.
Estas deberían seguir siendo dos familias de productos separadas en lugar de seleccionarse únicamente por precio.
tu priorizas:
perfil compacto + almacenamiento más fácil + visualización y aplicaciones livianas.
necesitas:
geometría de cuatro cuerdas + montaje desde múltiples caras + marco de eventos más grande.
Para compradores que comparan otras opciones de armazón recto, consulte Armazón recto.
La iluminación es sólo una aplicación.
La armadura plana también es útil para:
cortinas, estudios, displays, señalética y estructuras comerciales decorativas.
La armadura plana tiene:
2 acordes principales.
La armadura triangular tiene:
3 acordes principales.
Son sistemas diferentes.
La conexión aún debe coincidir.
Controlar:
tubo + acoplador + pasador + geometría del conector
antes de ampliar un sistema existente.
El diámetro físico del tubo es sólo un factor.
También son importantes el peso del dispositivo, el diseño de la abrazadera y la disposición completa del montaje.
Una sección de 2,5 m puede ser conveniente para una instalación, pero menos flexible para futuros diseños de alquiler.
Las longitudes mixtas suelen ser más útiles.
La producción personalizada es útil para diseños fijos recurrentes.
Para el material de alquiler general, las longitudes modulares estándar suelen proporcionar una mayor flexibilidad.
No utilice números estructurales de otra marca de armazones ni informes de prueba como clasificación para este producto.
La configuración real del producto necesita sus propios datos técnicos verificados.
Para otras secciones de vigas rectas de escalera, triangulares y cuadradas:
Para abrazaderas, espigas, pasadores y accesorios de montaje:
Accesorios para armazones y aparejos
La armadura plana es una armadura de dos cuerdas con refuerzo diagonal entre los dos tubos principales.
También se le llama comúnmente armazón de escalera..
Profundidad nominal:
290 mm / aproximadamente 11,4 pulgadas.
50 × 2 mm
aproximadamente:
1,97 pulgadas de diámetro exterior × 0,079 pulgadas de pared.
20 × 2 mm.
Aleación de aluminio 6082-T6.
A:
Sistema de conexión espiga/cónica.
El acabado estándar es:
Aluminio natural/fresado.
Opciones estándar:
0,5 m
1,0 m
1,5 m
2,0 m
2,5 m
Sí.
Se pueden producir otras longitudes personalizadas según las dimensiones de instalación requeridas.
Posiblemente, pero la compatibilidad debe confirmarse a partir de las dimensiones reales del conector y del tubo.
Sí, las aplicaciones adecuadas para cortinas y teatros son uno de los usos naturales de las vigas planas.
Sí, para aplicaciones de iluminación adecuadas donde la luminaria, la abrazadera y la disposición completa del truss son apropiados.
No debe tratarse automáticamente como un sustituto de un sistema de vigas estructurales más grande.
Los tejados grandes, las torres, las luces largas, las grandes paredes LED o las cargas suspendidas importantes requieren una solución de truss completa adecuada y una evaluación específica del proyecto.
