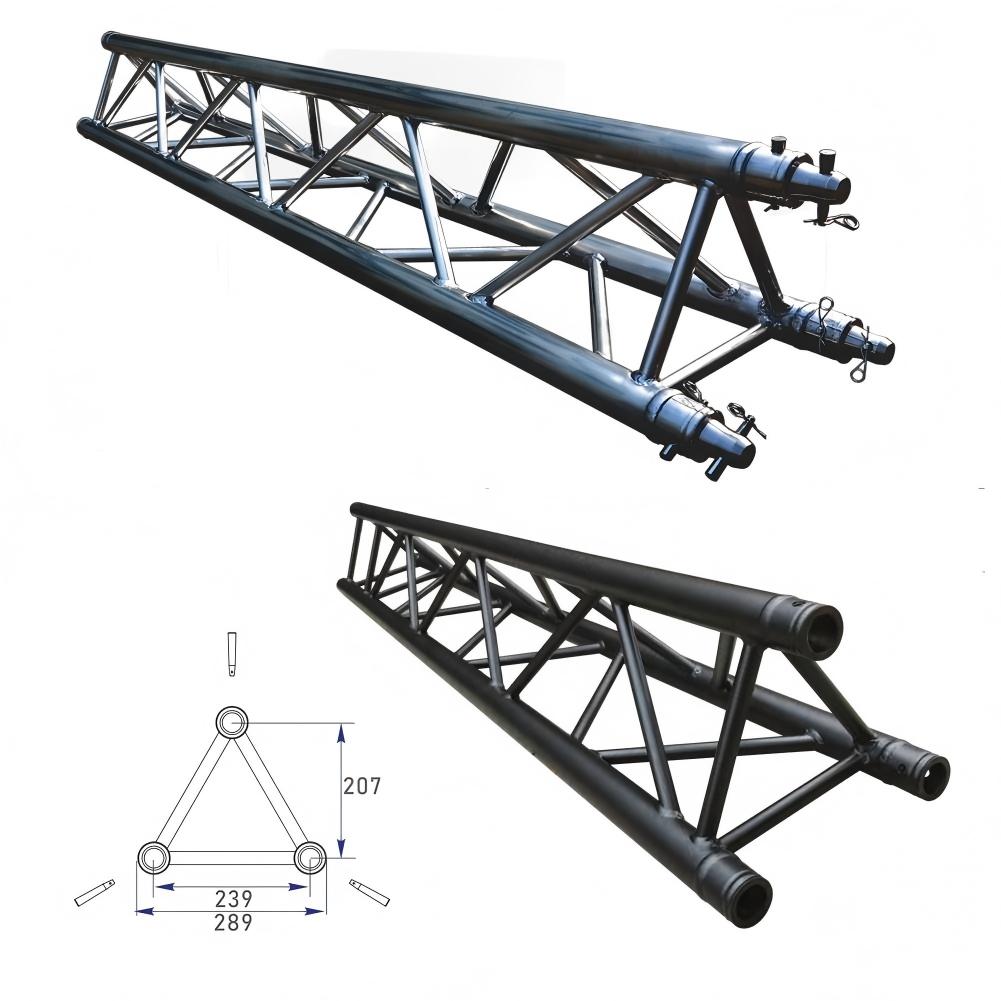

Profesional Armazón triangular con espiga de aluminio negro de 290 mm con Tubos principales de 50 × 3 mm, diseñado para iluminación de escenarios, conciertos, teatros, discotecas, instalaciones de DJ y estructuras temporales para eventos. Disponible en Longitudes estándar de 0,5 a 2,5 m, con longitudes personalizadas adicionales disponibles para sistemas de truss compatibles y diseños de eventos especiales.
| Longitud: | |
|---|---|
| Estado de Disponibilidad: | |
| Cantidad: | |
Dragon Stage
Cuando una estructura de iluminación necesita más rigidez y un formato más profesional que una simple escalera o un truss de un solo tubo, pero no es necesario un truss tipo caja de cuatro cuerdas, el truss triangular de 290 mm puede ser una opción práctica.

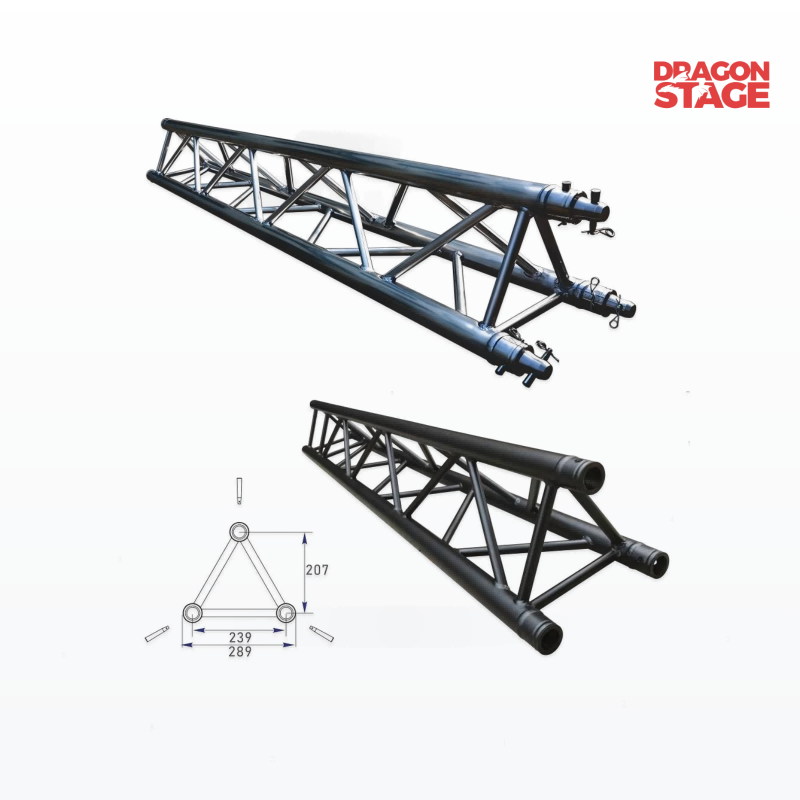

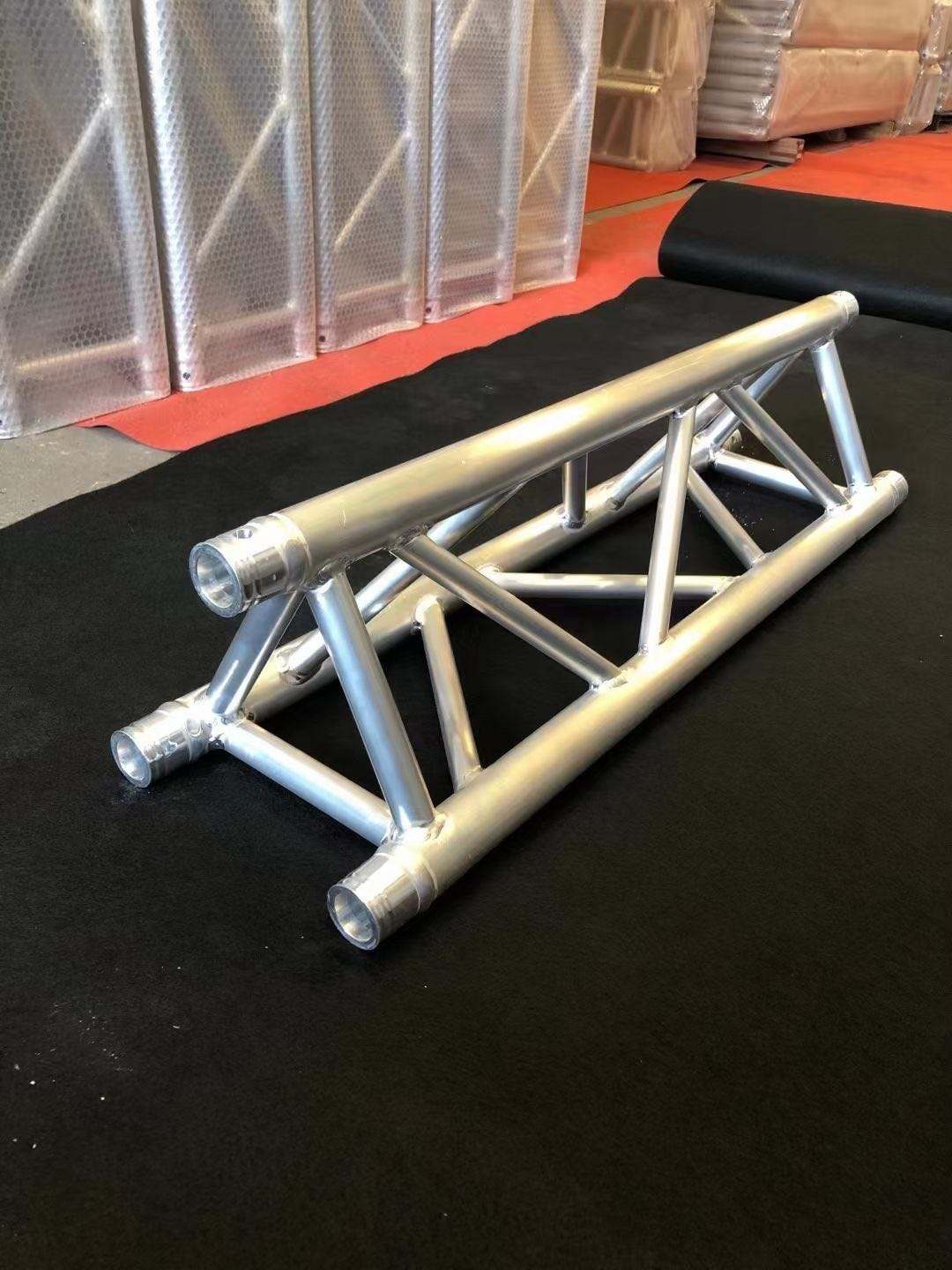

Este armazón triangular con espiga de aluminio negro de 290 mm utiliza una configuración triangular de tres cuerdas con:
Tubos principales de 50 × 3 mm
y un sistema de conexión espiga/cónico para montaje modular.
El acabado negro es especialmente adecuado para:
iluminación escénica;
conciertos;
teatros;
clubs;
eventos de DJ;
configuraciones de cortinas negras;
Estructuras temporales de entretenimiento.
En lugar de limitar el producto a una longitud fija, DragonEvent ofrecerá longitudes estándar de:
0,5 ma 2,5 m
con longitudes personalizadas adicionales disponibles cuando los módulos estándar no coinciden con la estructura requerida.
Para otras secciones rectas modulares, busque Straight Truss.

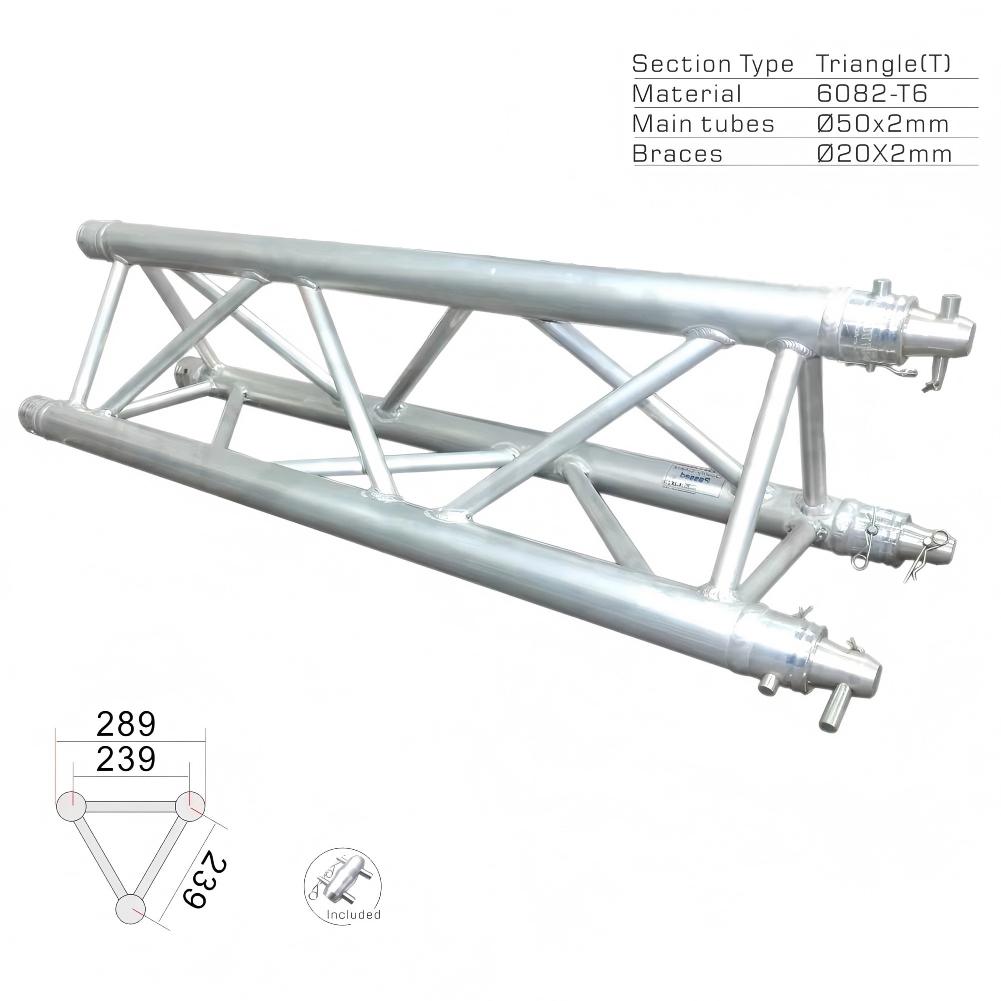

Tamaño nominal de la armadura:
Aprox. 290 mm/11,4 pulgadas

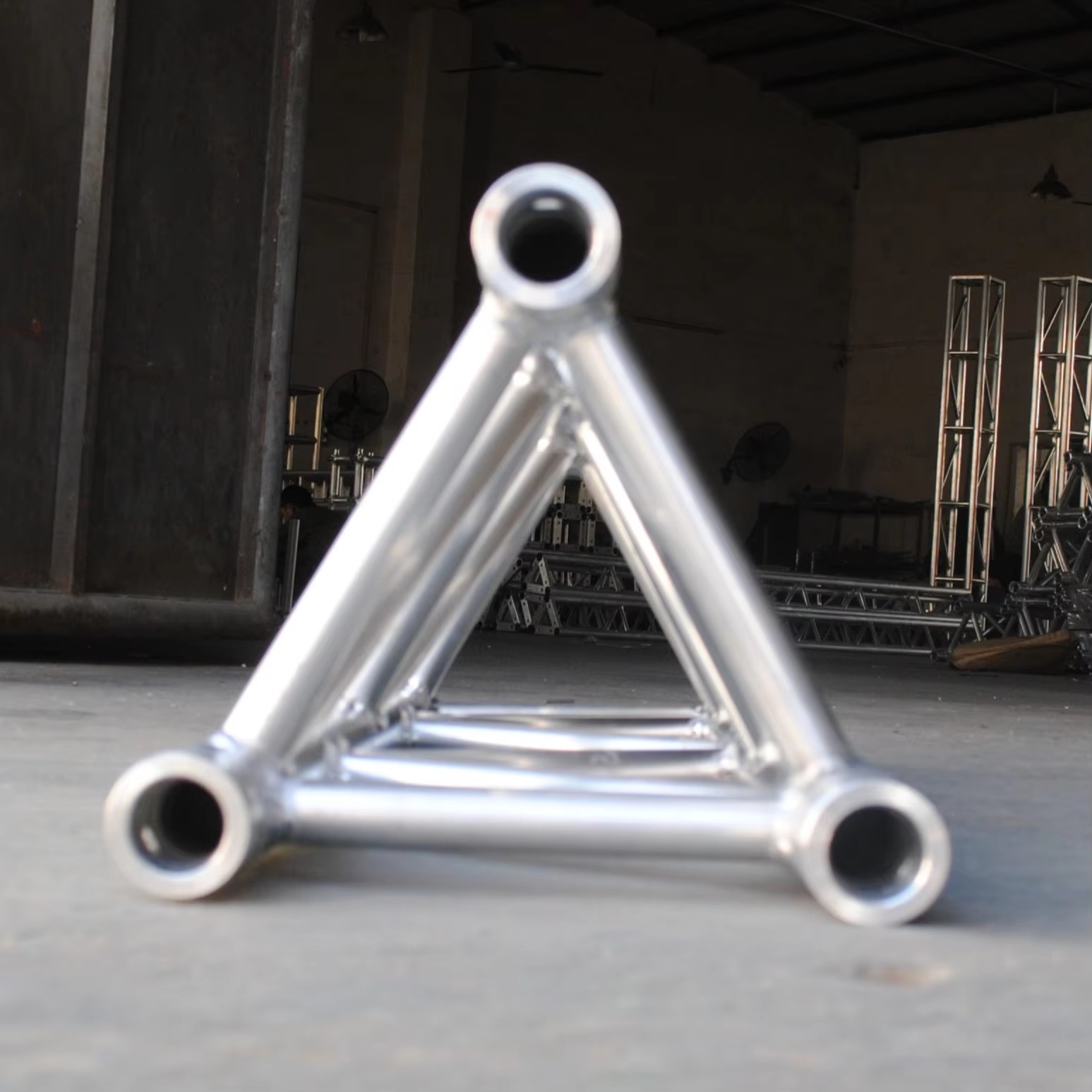

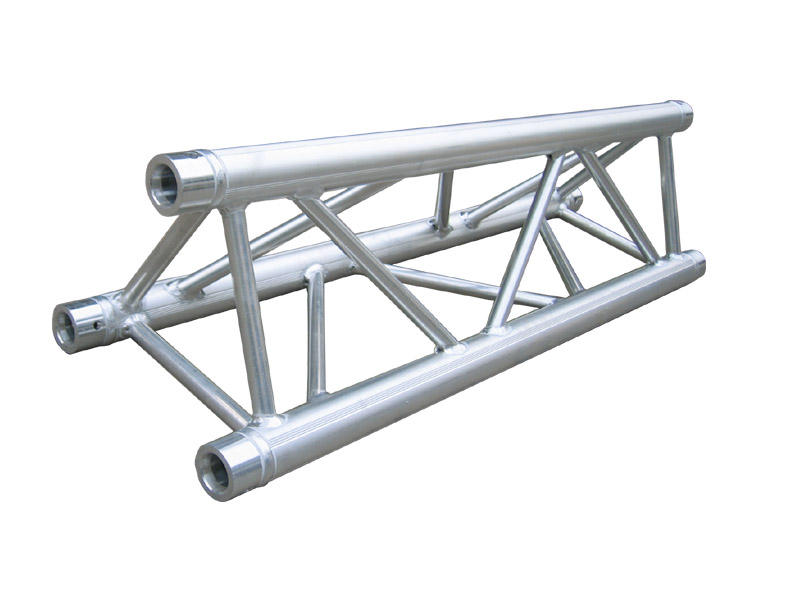

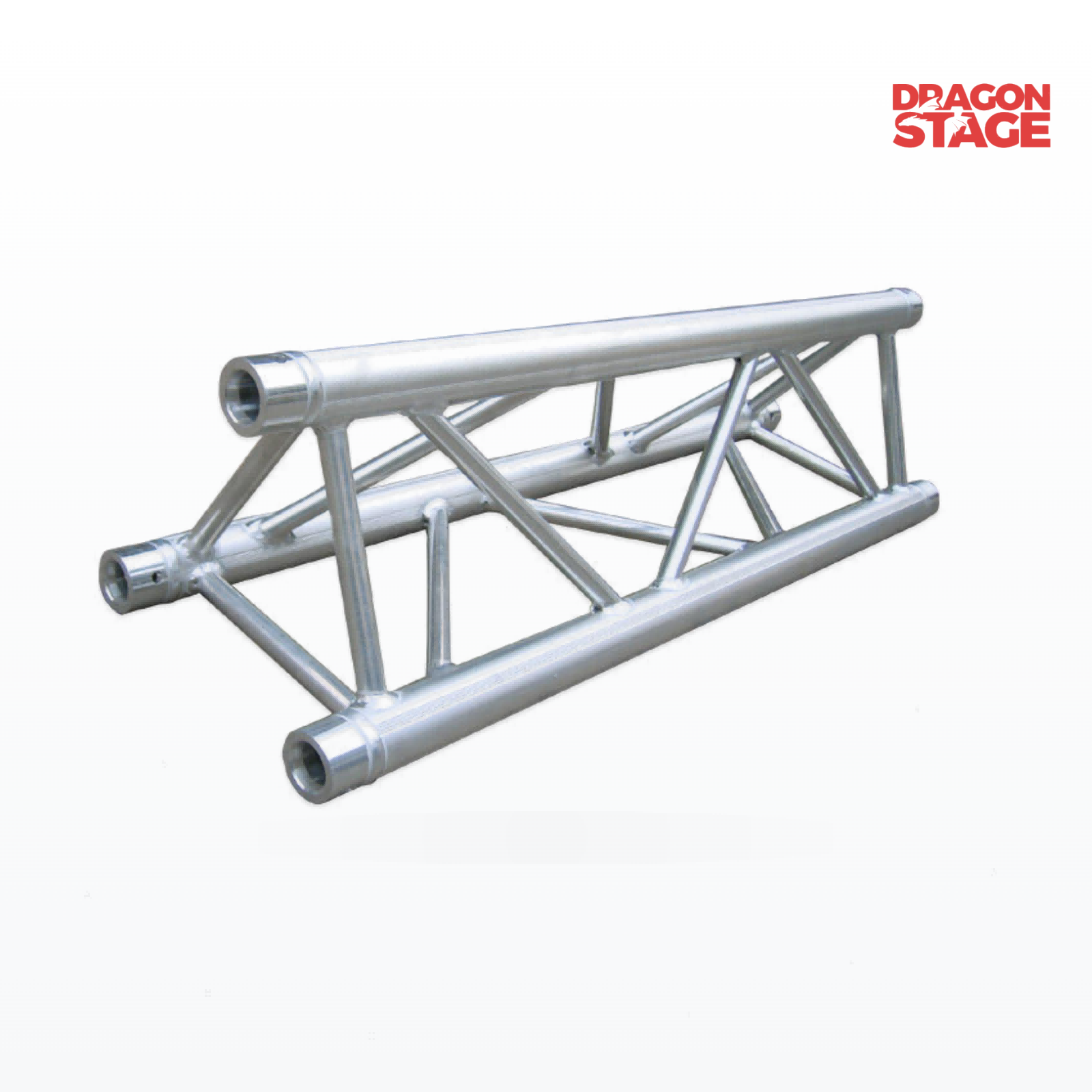

La armadura utiliza una configuración triangular de tres cuerdas..
En comparación con la armadura de escalera, la geometría triangular proporciona una estructura tridimensional más completa y al mismo tiempo permanece visual y físicamente más pequeña que una armadura cuadrada de cuatro cuerdas.
Esto lo hace útil para aplicaciones de eventos e iluminación profesional donde se prefiere un perfil de truss compacto.
Especificación del acorde principal:
50 mm de diámetro exterior
espesor de pared de 3 mm
aproximadamente:
1,97 pulgadas de diámetro exterior × 0,12 pulgadas de pared
Esta es una de las especificaciones más importantes que los compradores deben comparar al evaluar un truss similar de 290 mm.
No compare la armadura sólo por su tamaño de sección exterior.
La especificación de refuerzo secundario es:
50 × 2 mm
Esto forma parte de la configuración tubular confirmada de este sistema de truss triangular.
Especificación del tubo diagonal:
20 mm de diámetro exterior
espesor de pared de 2 mm
aproximadamente:
0,79 pulgadas de diámetro exterior × 0,079 pulgadas de pared
Los miembros diagonales conectan las cuerdas principales y forman el patrón de celosía triangular repetitivo.
La armadura se fabrica a partir de:
Aleación de aluminio 6061-T6
lo que proporciona la construcción liviana que se espera de un truss portátil para eventos profesional.
Para las empresas de alquiler, un menor peso del equipo puede ser importante porque el mismo truss se coloca repetidamente:
cargado → transportado → ensamblado → desmontado → almacenado
durante toda su vida laboral.
El acabado negro es especialmente útil cuando el truss de soporte debe retroceder visualmente en el entorno del evento.
Las combinaciones típicas incluyen:
Armazón negro + Accesorios de iluminación negros + Cables negros + Cortinas negras
Esto puede crear una presentación de iluminación más limpia que la del aluminio natural expuesto en lugares oscuros.

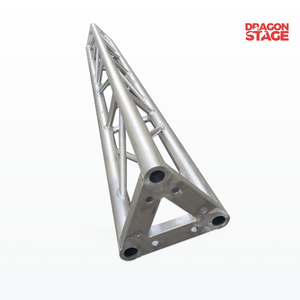

A diferencia de la armadura de pernos triangulares que también ofrece, esta versión utiliza:
Sistema de conexión espita/cónica
El hardware de conexión típico puede incluir:
Acoplador Cónico + Pasador + Clip de Seguridad
dependiendo del paquete suministrado.
Esto diferencia claramente el producto de un truss triangular con extremos de placa o atornillados.
DragonEvent ofrecerá opciones de precio estándar como:
0,5 m/1,64 pies
1,0 m/3,28 pies
1,5 m/4,92 pies
2,0 m/6,56 pies
2,5 m/8,20 pies
Puede configurarlos directamente como variantes de SKU.

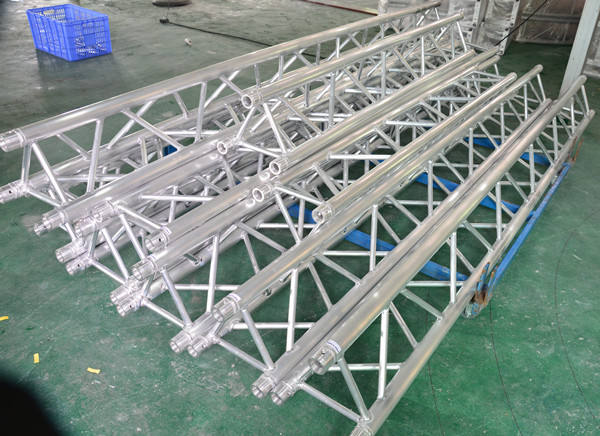

Si los módulos estándar no crean la dimensión final requerida, se pueden fabricar longitudes personalizadas.
El tamaño personalizado es especialmente útil para:
dimensiones fijas del lugar;
secciones de reemplazo;
configuraciones de alquiler recurrentes;
marcos de exposición;
rejillas de iluminación;
que coincida con un inventario de armazones compatible existente.
Especificación | Detalles |
|---|---|
Tipo de producto | Armazón triangular con espiga de aluminio negro |
Geometría | Triangular / 3 acordes |
Tamaño nominal del armazón | 290 mm / aprox. 11,4 pulgadas |
Material | Aluminio 6061-T6 |
Tubo principal | 50 × 3mm |
aparato ortopédico secundario | 50 × 2 mm |
Tirante diagonal | 20 × 2 mm |
Tipo de conexión | Grifo / Cónico |
Finalizar | Negro |
Longitudes estándar | 0,5/1,0/1,5/2,0/2,5 m |
Rango de longitud imperial | Aprox. 1,64–8,20 pies |
Longitud personalizada | Disponible |
Aplicaciones principales | Iluminación de escenarios, conciertos, teatros, discotecas, DJ y estructuras para eventos |
No asuma que cada armazón triangular con espiga de 290 mm es intercambiable.
Antes de agregar secciones a un sistema existente, confirme:
Geometría de 290 mm + tubo principal de 50 mm + dimensiones del acoplador cónico + diámetro del pasador + posición del conector
antes de realizar el pedido.
Esta es una de las aplicaciones principales.
El formato triangular de 290 mm se puede utilizar dentro de estructuras de iluminación adecuadas para:
cabezas móviles;
luces PAR;
luminarias LED;
iluminación de efectos;
otros equipos de escenario compatibles.
Los accesorios aún requieren abrazaderas y herrajes de seguridad adecuados.

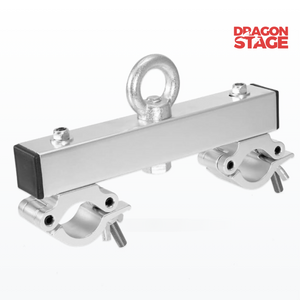

Para productos de montaje y conexión, busque Accesorios para armazones y aparejos.
El acabado negro permite que el truss se integre visualmente con equipos profesionales de producción de conciertos.
Cuando se coloca detrás o encima de la iluminación del escenario, la estructura más oscura generalmente es menos dominante visualmente que el aluminio natural.
Sin embargo, para sistemas de concierto grandes, las secciones rectas deben seleccionarse como parte de la estructura completa del truss en lugar de hacerlo de forma independiente.
El truss triangular negro es ideal para:
teatros;
estudios;
lugares de caja negra;
salas de espectáculos.
El acabado negro ayuda a que la estructura de soporte se combine con techos y fondos oscuros.
Para discotecas y lugares de ocio, la combinación de:
Geometría triangular de 290 mm + acabado negro + conexión de espiga modular
Funciona naturalmente con arreglos de iluminación permanentes o semipermanentes.
Para configuraciones de DJ móviles más grandes, este truss puede proporcionar un sistema más profesional que los soportes de iluminación livianos.
Los usos típicos pueden incluir:
haces de iluminación;
marcos de portería compactos;
entornos de iluminación;
estructuras de telón de fondo del evento.
Sin embargo, para configuraciones de DJ móviles muy pequeñas, un truss más pequeño y liviano puede resultar más práctico.

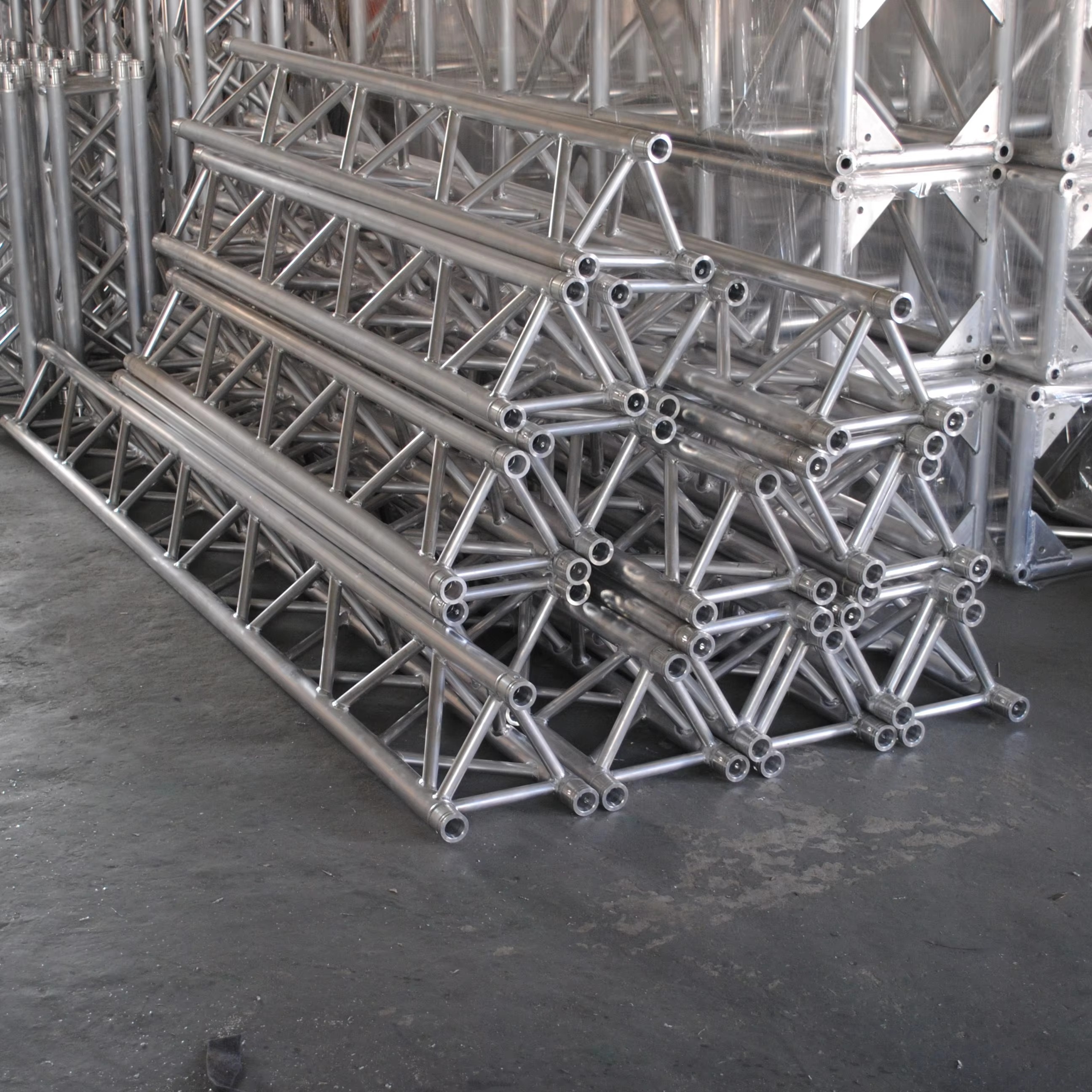

Para las empresas de alquiler, varias longitudes rectas proporcionan una mayor flexibilidad.
Un inventario práctico podría combinar:
0,5m + 1m + 1,5m + 2m
en lugar de depender únicamente de secciones de 2,5 m.
Esto permite crear más diseños a partir del mismo inventario.
Este producto utiliza:
Conexión de espiga/cónica
Si su truss existente usa:
Conexión de perno/tornillo
es un sistema diferente.
No elijas únicamente según la forma triangular.
Mida la sección real de la armadura.
Tamaño nominal:
290 mm / aprox. 11,4 pulgadas
Luego revise el tubo principal y el conector.
Tubo principal:
50 × 3mm
Esta especificación es importante cuando:
a juego con la armadura existente;
elegir abrazaderas;
Comparar productos alternativos.
Comience desde la dimensión terminada requerida.
Por ejemplo, un:
viga recta de 4m
podría usar:
2m + 2m
mientras que una empresa de alquiler puede preferir:
1m + 1,5m + 1,5m
porque los módulos más cortos se pueden reutilizar para otros diseños.
Las secciones largas significan:
menos conexiones
pero también:
mayor volumen de transporte + embalaje más largo + mayor duración de almacenamiento.
Para muchos compradores de alquiler, las secciones de entre 1 y 2 m proporcionan un equilibrio útil.
Las secciones personalizadas tienen sentido cuando:
reemplazar una pieza existente exacta;
instalación de un lugar fijo;
hacer coincidir una estructura existente;
construyendo un diseño especial recurrente.
Para el material de alquiler general, las longitudes modulares estándar normalmente ofrecen mayor flexibilidad.
Para ampliar un sistema compatible existente:
**1 × Sección de armadura triangular recta
Acopladores cónicos compatibles
Patas
Clips de seguridad**
puede ser suficiente.
Para una nueva estructura de iluminación, es posible que también necesite:
**+ Esquinas a juego
Componentes de base/soporte
Abrazaderas para accesorios
Hardware de seguridad requerido**
No compre accesorios antes de confirmar la compatibilidad real.
Ahora tienes ambos productos, por lo que estas dos páginas deben estar claramente separadas.
su sistema existente o planificado utiliza:
Acopladores Cónicos + Pasadores + Clips de Seguridad
y quieres:
Geometría triangular profesional de 290mm + tubo principal de 50×3mm + conexión modular rápida.
su sistema utiliza:
Pernos / Tornillos
para conectar tramos rectos.
Los dos sistemas pueden parecer similares desde la distancia, pero no son sistemas de conexión intercambiables..
quieres:
geometría de tres cuerdas + perfil visual más pequeño + uso de iluminación profesional
sin la mayor parte de una armadura de caja de cuatro cuerdas.
necesitas:
geometría de cuatro cuerdas + montaje en múltiples caras + una estructura profesional más grande
o cuando el resto de su inventario existente ya utiliza truss cuadrado.
Este es el error más importante a evitar.
Este producto es:
Espiga / Armazón Cónico
no:
Armazón de pernos.
290 mm describe la sección nominal de la armadura.
La compatibilidad también depende de:
Dimensiones del tubo principal + conector + cono + pasador.
Una abrazadera puede ajustarse físicamente a un tubo de 50 mm, pero el requisito completo de montaje del dispositivo también debe ser adecuado.
Seleccione abrazaderas según el accesorio y la aplicación reales.
Las secciones largas reducen el número de porros, pero pueden reducir la flexibilidad del alquiler.
Un inventario mixto puede resultar más útil.
Las longitudes personalizadas resuelven problemas específicos.
Demasiadas secciones especiales pueden dificultar la organización del inventario de alquiler.
No aplique la tabla de carga de otro fabricante a este producto DragonEvent.
La capacidad real depende de:
su truss fabricado + tramo + soportes + conexiones + posición de carga + configuración completa.
Utilice información técnica verificada para decisiones estructurales.
Una sección de celosía recta por sí sola no determina la seguridad de:
sistemas de techos exteriores;
luces largas;
torres;
grandes paredes de LED;
altavoces suspendidos;
estructuras expuestas al viento.
Esas aplicaciones necesitan una evaluación del sistema específica del proyecto.
Para otras longitudes y geometrías de armadura:

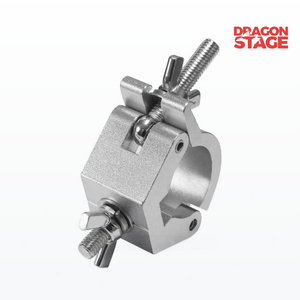

Para abrazaderas, acopladores, pasadores y accesorios de montaje relacionados:
La sección nominal es:
290 mm / aproximadamente 11,4 pulgadas.
50 × 3mm
aproximadamente:
1,97 pulgadas de diámetro exterior con 0,12 pulgadas de espesor de pared.
aparato ortopédico secundario:
50 × 2 mm
Tirante diagonal:
20 × 2 mm
Aleación de aluminio 6061-T6.
Esta versión es:
Negro
DragonEvent ofrecerá:
0,5 m
1,0 m
1,5 m
2,0 m
2,5 m
como variantes de precio estándar.
Sí.
Se pueden producir otras longitudes personalizadas de acuerdo con la dimensión de acabado requerida.
No.
Este producto utiliza un sistema de conexión cónica/espiga..
Posiblemente, pero primero se deben comprobar las especificaciones del conector y del tubo.
El paquete exacto deberá ser confirmado según el SKU seleccionado.
Puedes ordenar:
solo armadura
o:
truss + hardware de conexión requerido
según su sistema.
Sí, para aplicaciones adecuadas donde el accesorio, la abrazadera y la estructura completa del truss sean apropiados.
En esta página no se publica ninguna clasificación de carga numérica universal.
La capacidad estructural depende del tramo real, la disposición de los soportes, las conexiones y la posición de la carga.
