Costumbre Espaciador de armazón hembra de 50 mm para sistemas de truss cónicos/de espiga compatibles, disponibles en Longitudes fijas de 70 a 150 mm y acabado plateado o negro. Se utiliza para agregar una sección de espaciado corta y precisa entre componentes de armazón compatibles cuando las longitudes de armazón estándar o la geometría de las esquinas no coinciden con la dimensión general requerida.
| longitud: | |
|---|---|
| Estado de Disponibilidad: | |
| Cantidad: | |
Dragon Stage
Las secciones de armadura recta estándar son útiles para construir la estructura principal.
Pero a veces la dimensión final se queda corta en:
70 mm, 90 mm, 105 mm, 120 mm, 150 mm
u otra pequeña cantidad.
Sería innecesario utilizar otra sección de armadura completa.
Ahí es donde resulta útil un espaciador de armadura .
Este espaciador de armazón hembra de 50 mm crea una extensión corta de longitud fija entre componentes de armazón cónicos compatibles.

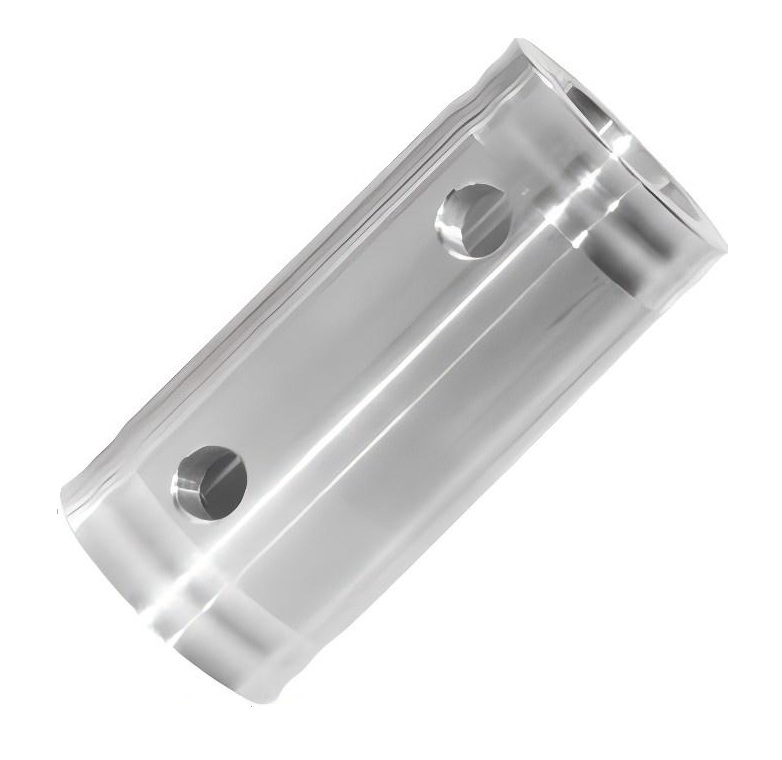

DragonEvent puede personalizar el espaciador desde:
70 mm a 150 mm
con dos opciones de acabado:

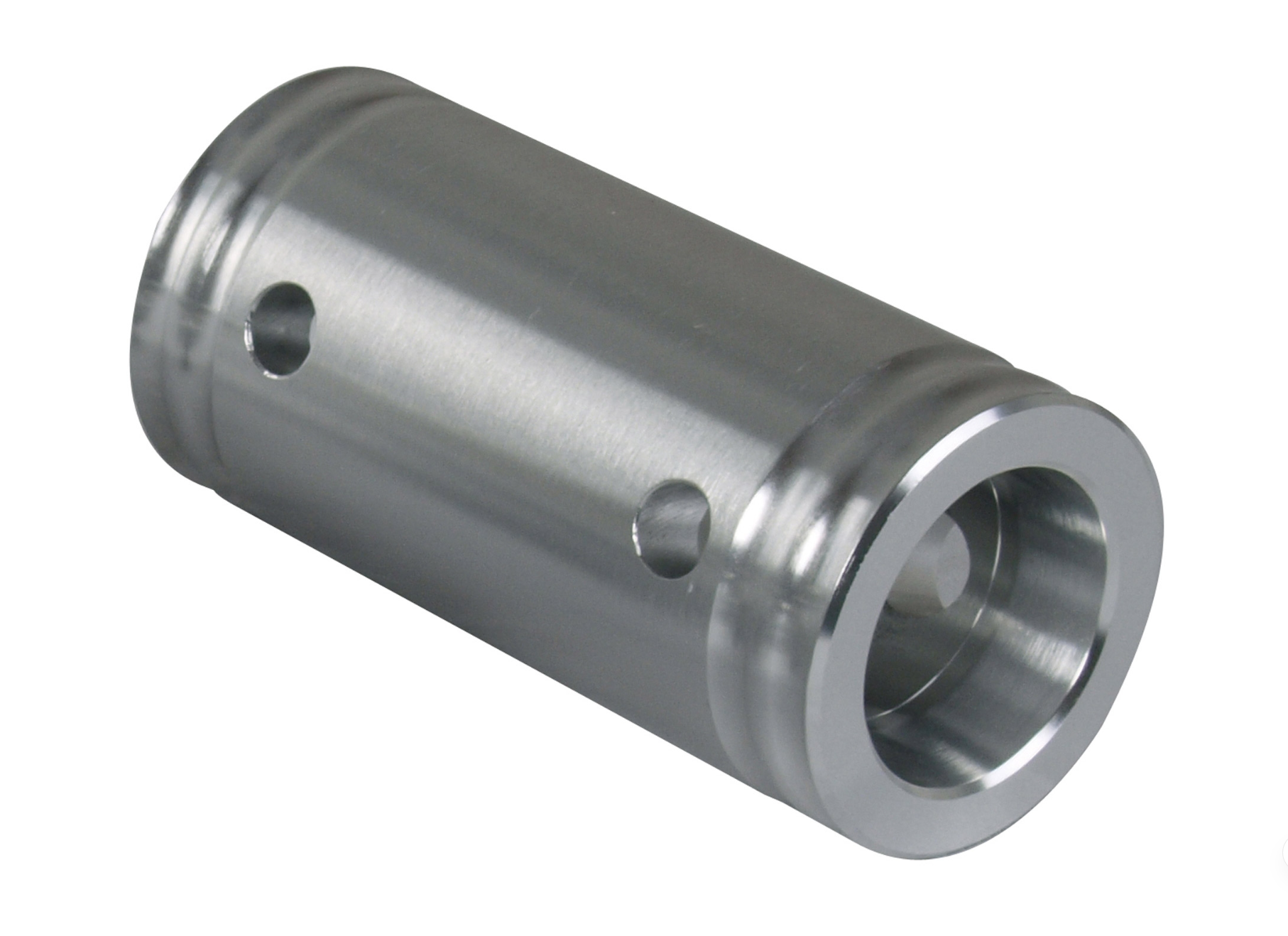

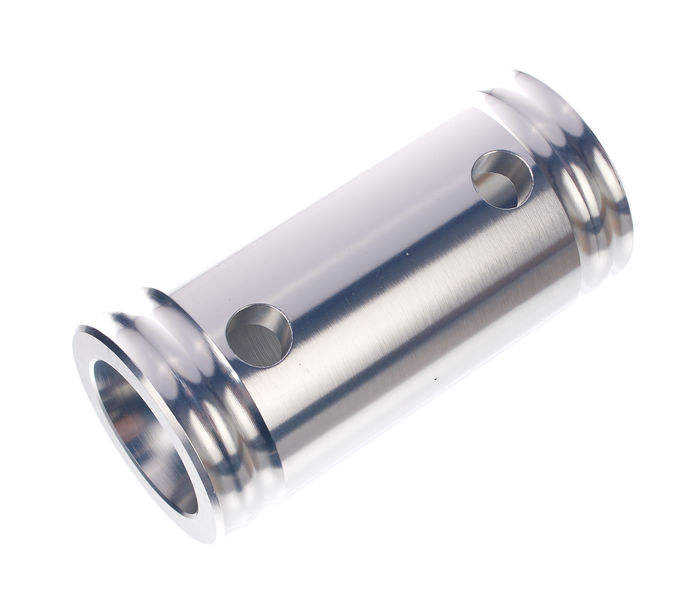

Plata / Aluminio Natural
o

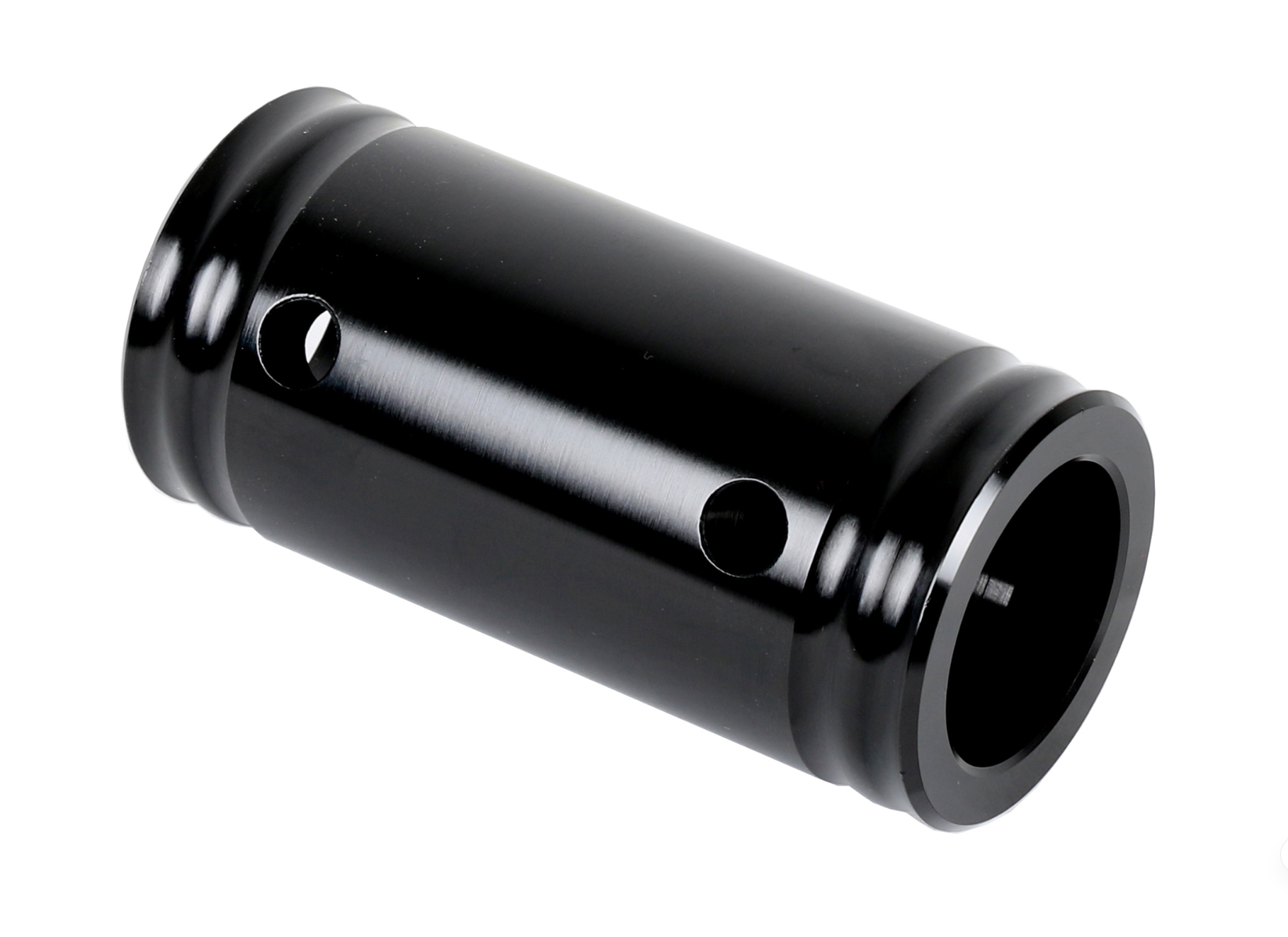

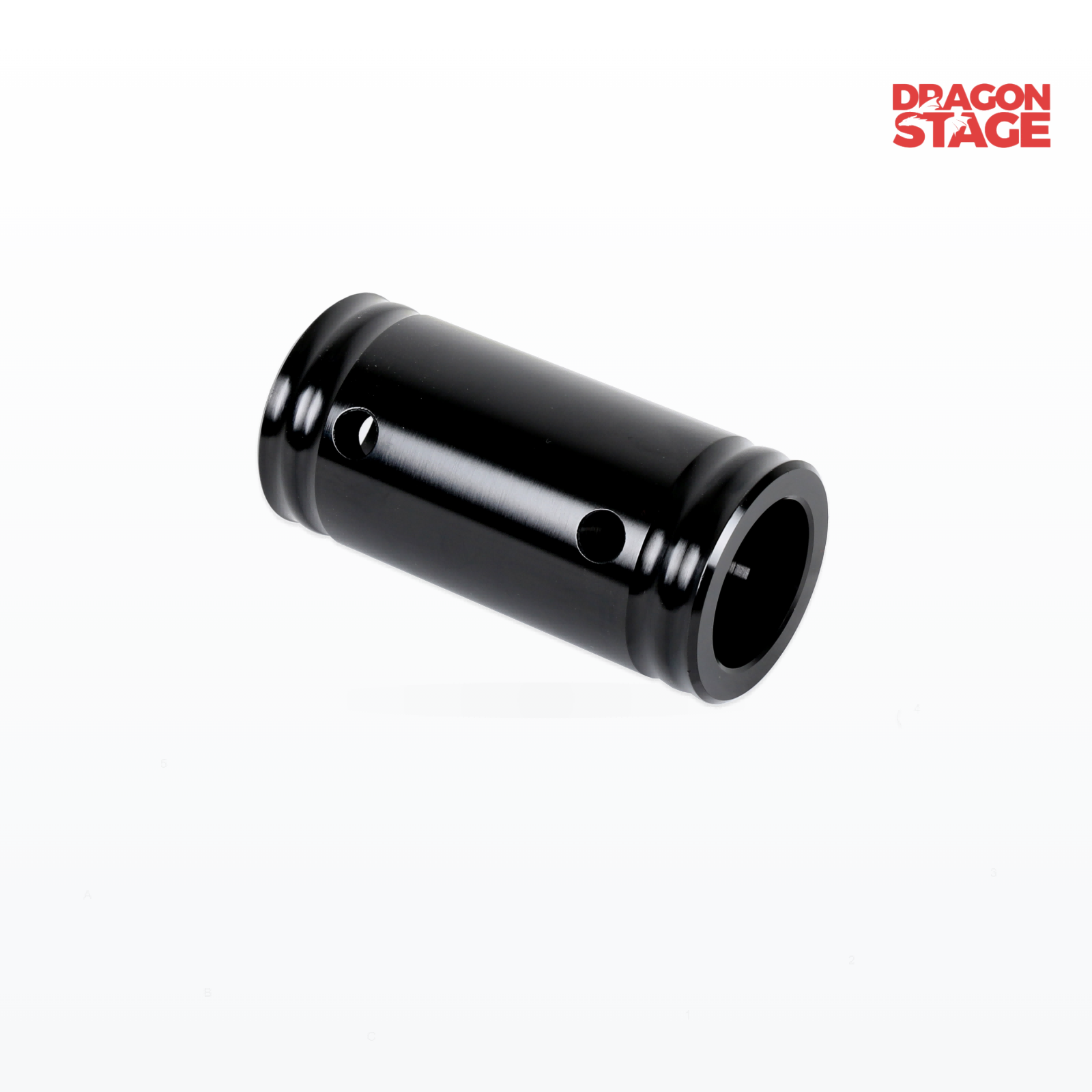

Negro
El espaciador utiliza extremos receptores hembra , por lo que funciona junto con los acopladores, pasadores y clips cónicos compatibles adecuados en lugar de funcionar como un conector completo por sí solo.
Para otras piezas de conexión y montaje, busque Accesorios para armazones y aparejos . DragonEvent agrupa conectores, abrazaderas y piezas de conexión de repuesto en esta sección.
En lugar de ofrecer sólo una longitud de espaciador estándar, DragonEvent puede producir longitudes fijas a partir de:
70 mm a 150 mm
aproximadamente:
2,76–5,91 pulgadas
Esto resulta útil cuando un cliente necesita corregir una diferencia dimensional relativamente pequeña en el diseño de una armadura.
Las solicitudes típicas pueden incluir:
70mm
80mm
90mm
100mm
105mm
110mm
120mm
130mm
140mm
150mm
El espaciador seleccionado tiene una longitud fija , no un componente telescópico ajustable.
Esta versión utiliza extremos receptores hembra..
Eso significa que el espaciador normalmente interactúa con acopladores cónicos macho compatibles o con el hardware de conexión correspondiente del sistema de truss.
La familia de productos de referencia también distingue claramente entre:
Espaciador femenino
Espaciador masculino
y
Espaciador macho/hembra
por lo que estos tipos de conexión no deben considerarse intercambiables. Huss Licht & Ton
El cuerpo espaciador utiliza aproximadamente:
50 mm/1,97 pulgadas de diámetro exterior
que coincide con el tamaño de tubo común utilizado en muchos sistemas de truss cónicos profesionales.
El espaciador hembra de referencia también se especifica como Ø50mm . Huss Licht & Ton
Sin embargo, el diámetro del tubo de 50 mm por sí solo no garantiza la compatibilidad.
Lo mejor para:
armadura de aluminio natural;
estructuras de exhibición;
diseños de armaduras visibles;
sistemas de eventos plateados estándar.
Lo mejor para:
braguero negro;
teatro;
clubs;
Configuraciones de DJ;
entornos de eventos oscuros;
aplicaciones donde el conector debe integrarse visualmente en la estructura.
La familia de productos de referencia se ofrece en versiones espaciadoras plateadas y negras. Huss Licht & Ton
El principal motivo de compra de este producto no es "más armadura".
Es:
Necesito una pequeña cantidad de longitud adicional para que la estructura completa encaje.
Las situaciones típicas incluyen:
hacer coincidir un ancho de lugar fijo;
corregir la dimensión final de un marco rectangular;
ajustar la distancia alrededor de un bloque de esquina;
completar un stand de exposición;
hacer coincidir un inventario de armazones existente;
afinar un DJ o una estructura de visualización.
especificación | Detalles |
|---|---|
Tipo de producto | Espaciador de armadura hembra |
Diámetro del tubo | Aprox. 50 mm/1,97 pulgadas |
Rango de longitud | 70-150 mm |
Rango de longitud imperial | Aprox. 2,76–5,91 pulgadas |
Tipo de longitud | Fijo / Personalizado |
Estilo de conexión | Mujer a Mujer |
Sistema de armadura | Armazón cónico/espiga compatible |
Finalizar la opción 1 | Plata / Aluminio Natural |
Finalizar la opción 2 | Negro |
Aplicación principal | Espaciado de armaduras de longitud corta/Ajuste de dimensiones |
Hardware del conector | Según sistema seleccionado |
Peso | Varía según la longitud |
Antes de realizar el pedido, confirme:
Diámetro del tubo + Tamaño del acoplador cónico + Diámetro del pasador + Geometría del receptor + Sistema de armadura existente
No asuma que todos los espaciadores de armazón de 50 mm son intercambiables.
Si la longitud total requerida de la estructura no coincide exactamente con las secciones de armadura recta disponibles, un espaciador corto puede compensar la distancia faltante.
Por ejemplo:
Longitud final requerida:
4,10m
Combinación de truss disponible:
2m + 2m = 4,00m
Un adecuado:
espaciador de 100 mm
puede proporcionar la diferencia dimensional faltante, siempre que la configuración completa del truss y el sistema de conexión sean compatibles.
Los espaciadores suelen ser útiles en:
esquinas de cajas;
bloques de unión;
esquinas multidireccionales;
diseños de armaduras especiales.
Permiten al diseñador o instalador lograr la dimensión general requerida sin reemplazar una sección más larga completa.
Para componentes de esquinas y cruces, consulte Esquinas y cruces . DragonEvent
Las dimensiones del stand de exposición suelen estar determinadas por el lugar.
Es posible que una estructura deba encajar precisamente dentro de:
Dimensiones del stand de 3m / 4m / 6m
mientras que el inventario de armaduras existente puede no dividirse perfectamente en esa dimensión.
Un espaciador corto personalizado puede ayudar a cerrar el espacio restante.
Las estructuras pequeñas para DJ y exhibidores suelen utilizar tramos totales más cortos.
En esos casos, incluso una diferencia dimensional de 70 a 150 mm puede ser visible visualmente o impedir que el marco final encaje correctamente.
Las empresas de alquiler pueden mantener varias longitudes de espaciadores comunes para hacer más flexible el inventario de armazones existente.
En lugar de comprar una sección de armadura recta completamente nueva para cada dimensión inusual, un pequeño espaciador puede resolver el problema.
Determinar:
Longitud total requerida – Combinación de armadura existente = Longitud del espaciador requerida
Por ejemplo:
Se requieren 4,12 m – 4,00 m de armazón existente = espaciador de 120 mm
Este es el punto de partida correcto.
DragonEvent ofrece:
Longitudes fijas personalizadas de 70 a 150 mm
No elija el tamaño más cercano si la dimensión final realmente requiere otra longitud.
Mida primero.
Usar:
Espaciador plateado → armazón plateado
Espaciador negro → armazón negro
cuando la coherencia visual importa.
Debido a que se trata de un espaciador hembra , confirme qué se conecta a ambos extremos.
Es posible que necesites:
Acoplador cónico macho + pasador + clip R
dependiendo de la configuración de truss existente.
Si el espaciador pasará a formar parte de un tramo de armadura estructural, no lo evalúe sólo como un accesorio suelto.
El completo:
armadura + espaciador + acoplador + pasador + condición de carga
debe ser compatible.
Si ya tiene un truss compatible y solo necesita corregir una dimensión corta:
1 × espaciador hembra
Además, el hardware de conexión existente requerido puede ser suficiente.
Si aún no tienes las piezas de conexión, el paquete práctico puede ser:
**1 × Espaciador hembra
2 × acopladores cónicos compatibles
Pines a juego
Clips R a juego**
dependiendo del sistema de truss real.
No solicite automáticamente hardware adicional hasta que se confirme la disposición del conector existente.

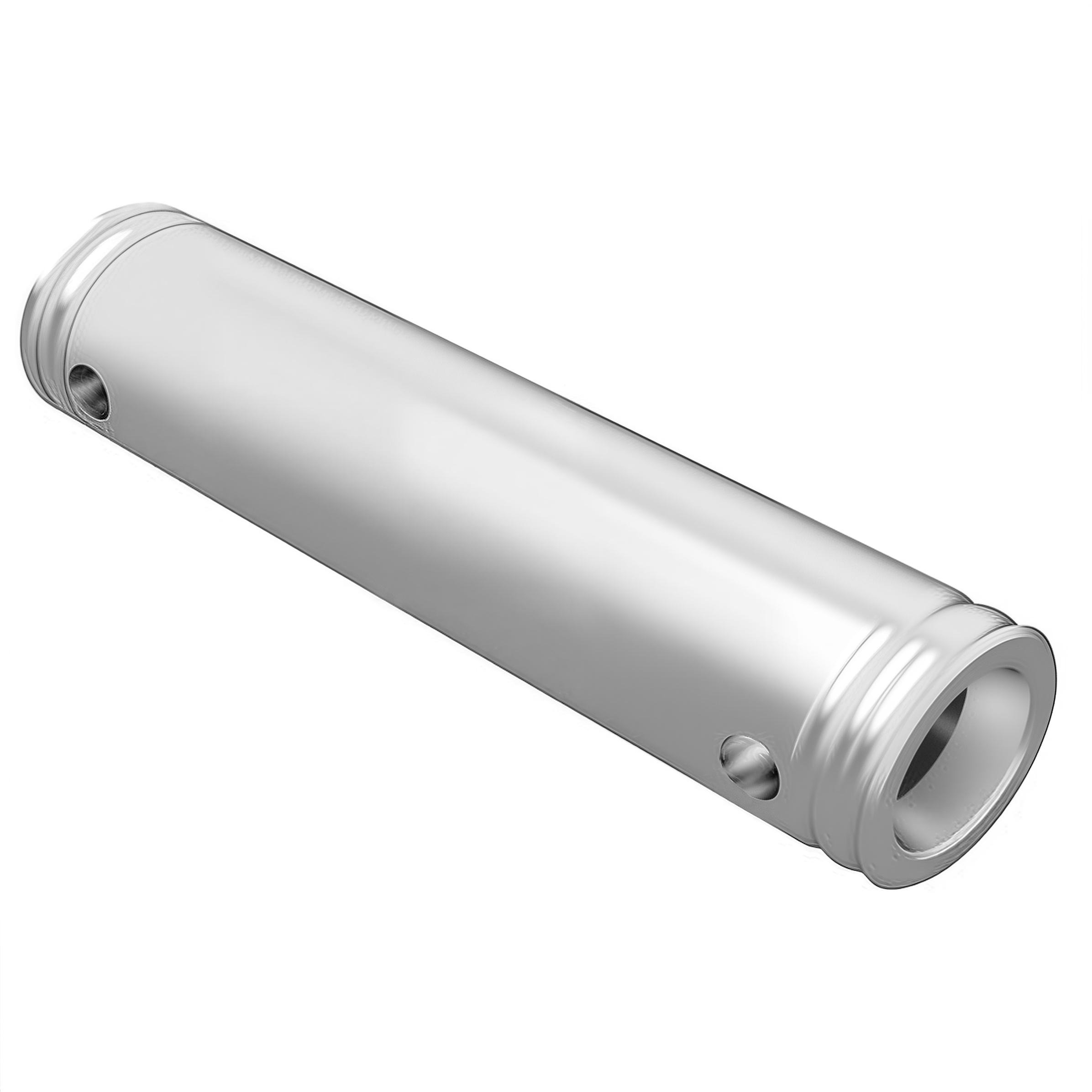

105 mm es sólo una longitud de espaciador común.
Su requisito real puede ser:
90 mm, 120 mm o 150 mm
Primero mida la estructura terminada.
Este producto está fabricado con una longitud fija específica.
No se telescópica de 70 a 150 mm.
Cada SKU solicitado debe tener su propia longitud real.
Los espaciadores hembra, macho y macho/hembra utilizan diferentes disposiciones de conectores.
Elija según los extremos de la armadura existente.
"50 mm" no es suficiente información.
Dos sistemas de truss pueden utilizar tubos de 50 mm pero diferentes herrajes cónicos.
Un espaciador es más útil para correcciones de dimensiones pequeñas..
Si necesita varios cientos de milímetros o más, una sección de celosía recta adecuada puede resultar más limpia y práctica.
Explore Straight Truss para conocer las longitudes de truss estándar. DragónEvento
Agregar un espaciador cambia la disposición de la conexión.
No asuma automáticamente que el tramo original de la armadura conserva exactamente la misma capacidad nominal sin datos del sistema.
Para cargas estructurales o suspendidas significativas, utilice datos verificados para la configuración completa.
Para secciones de armadura principal:
Para marcos, esquinas y estructuras multidireccionales:
Para conectores cónicos, pasadores, clips y otros accesorios de conexión:
Agrega una distancia fija corta entre los componentes de truss compatibles cuando las longitudes de truss estándar no producen la dimensión total exacta requerida.
DragonEvent puede personalizar longitudes de espaciadores fijos desde:
70 mm a 150 mm
aproximadamente:
2,76–5,91 pulgadas
No.
105 mm es sólo una longitud posible.
Puede elegir otra longitud dentro del rango de 70 a 150 mm.
No.
Cada espaciador se fabrica con una longitud fija seleccionada.
Dos opciones:
Plata / Aluminio Natural
y
Negro.
Ambos extremos utilizan conexiones tipo receptor hembra.
Requieren hardware de conexión cónica compatible.
La familia de espaciadores hembra de referencia se utiliza en todos los sistemas compatibles de la serie F, pero la compatibilidad de DragonEvent aún debe confirmarse mediante las dimensiones reales del conector en lugar de confiar únicamente en el nombre de la serie. Huss Licht & Ton
Normalmente, una conexión hembra a hembra requiere el acoplador cónico macho compatible adecuado entre los dos extremos del receptor.
Confirme su hardware existente antes de realizar el pedido.
Eso depende del paquete seleccionado.
Especifique si necesita:
solo espaciador
o
espaciador + acopladores + pasadores + clips.
Puede ser físicamente posible en algunos sistemas, pero si se necesita una extensión más grande, usar una sección de armadura recta del tamaño correcto suele ser la solución más limpia.
Solo después de confirmar la compatibilidad y verificar los datos de carga para la configuración completa del truss.
No asigne una clasificación estructural únicamente al espaciador.
