Dragon Stage

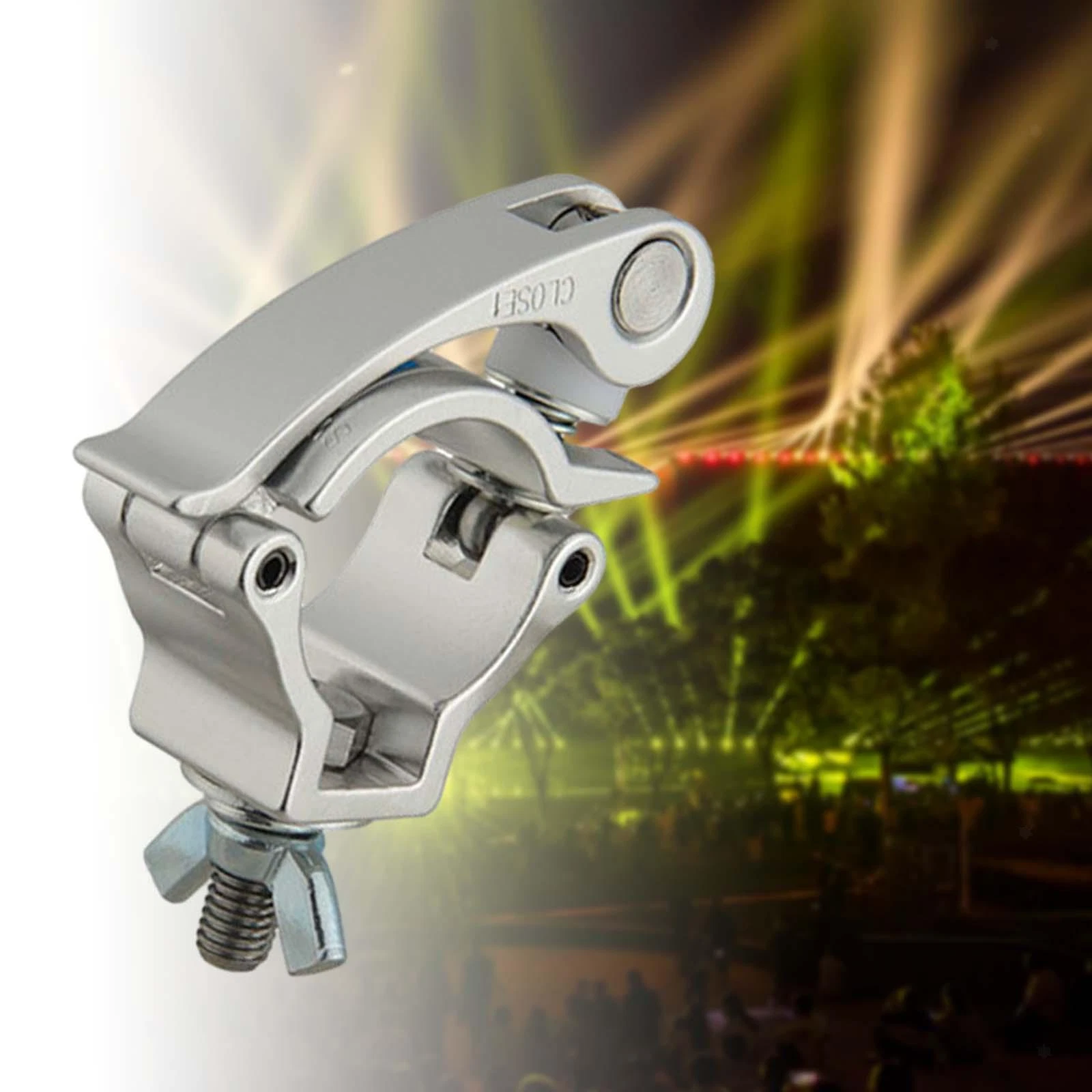

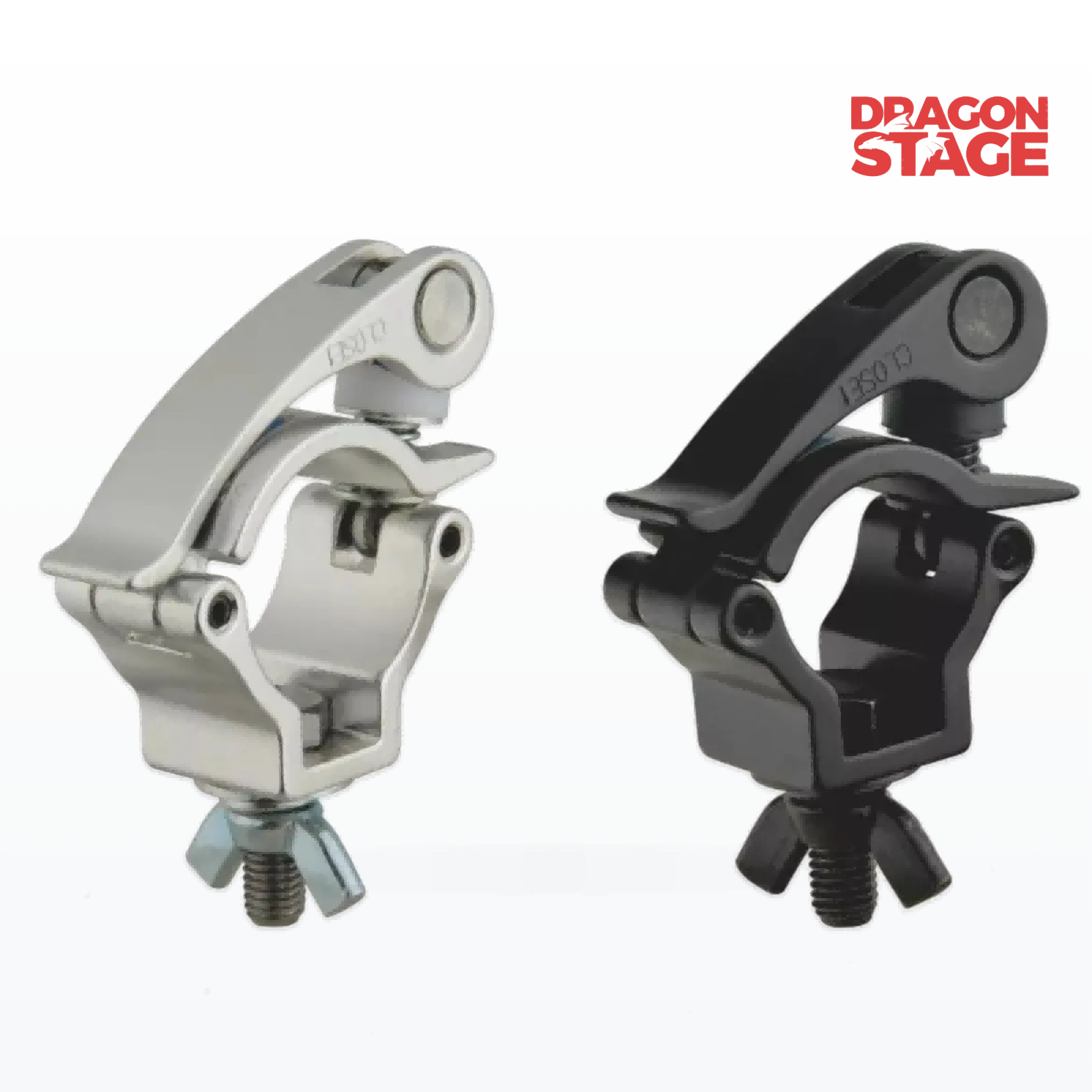

El acoplador giratorio ajustable JR Clamp QR F24 Super Lightweight Slimline Pro Truss es una abrazadera de aluminio compacta diseñada para montar luminarias compatibles y equipos de escenario livianos en tubos de truss redondos adecuados.
Fabricado en aluminio 6061 , este acoplador giratorio ajustable tiene una carga de trabajo segura (SWL) declarada de 75 kg y está diseñado para tubos redondos compatibles con diámetros de 32 a 35 mm . Con un peso unitario de solo 0,134 kg , proporciona una solución de montaje liviana para aplicaciones de truss de tamaño F24, iluminación de escenarios, exhibiciones, eventos y configuraciones de entretenimiento portátiles.
La configuración giratoria ajustable está diseñada para aplicaciones donde la luminaria montada requiere un posicionamiento flexible en relación con la armadura de soporte.
Construcción de aluminio 6061
Fabricado con aluminio 6061 para una solución de montaje en armazón liviana y práctica.
Carga de trabajo segura de 75 kg
La carga de trabajo segura indicada es de 75 kg.
Compatibilidad con tubos de 32 a 35 mm
Diseñado para tubos de armazón redondos compatibles con diámetros de 32 a 35 mm.
Diseño súper liviano
Con un peso unitario declarado de solo 0,134 kg , es fácil de manejar durante la instalación y el desmontaje.
Configuración giratoria ajustable
Diseñado para permitir un posicionamiento flexible de luminarias compatibles con respecto al armazón.
La construcción Slimline Profile
Compact es adecuada para instalaciones donde se prefiere el uso eficiente del espacio de montaje.
Aplicación rápida de montaje
Adecuado para equipos de eventos que requieren instalación y ajuste prácticos de accesorios de iluminación compatibles.

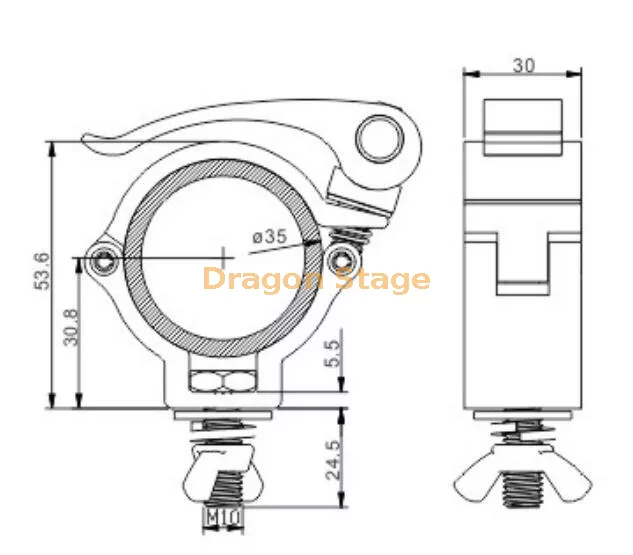

Especificación | Detalles |
|---|---|
Nombre del producto | Acoplador giratorio ajustable JR Clamp QR F24 |
Tipo de producto | |
Material | Aluminio 6061 |
Carga de trabajo segura (SWL) | 75 kilos |
Diámetro de tubo aplicable | 32-35 milímetros |
Peso del producto | 0,134 kilogramos |
Diseño | Súper ligero/delgado/giratorio ajustable. |
Solicitud | Montaje de luminarias Truss / Iluminación de escenarios |
El acoplador giratorio ajustable JR Clamp QR F24 es adecuado para aplicaciones compatibles que incluyen:
Sistemas de escenario portátiles
Configuraciones de entretenimiento de pequeño formato.
Luminarias LED ligeras
Accesorios montados en truss
Display e iluminación decorativa.
Está diseñado para tubos redondos compatibles dentro del rango de diámetro especificado de 32 a 35 mm .
Para requisitos de estructura de eventos más amplios, explore el sistema de armadura de DragonEvent para eventos, escenarios y aplicaciones estructurales..
La configuración giratoria proporciona flexibilidad al colocar una luminaria compatible en la armadura de soporte.
Esto puede resultar útil cuando los accesorios de iluminación deben orientarse en diferentes ángulos para la iluminación de escenarios, exhibiciones o diseños de iluminación de eventos.
El ángulo de fijación requerido debe establecerse solo después de que la abrazadera se haya instalado correctamente en tubos compatibles y se haya verificado toda la disposición de montaje.
La abrazadera está fabricada en aluminio 6061 y tiene un peso declarado de solo 0,134 kg..
Su construcción liviana puede ayudar a simplificar el manejo durante el montaje del escenario, los cambios de iluminación y el desmontaje.
Las especificaciones suministradas le dan a la abrazadera una SWL de 75 kg . Esta clasificación se aplica al producto y no debe interpretarse como la capacidad de carga del armazón completo, la estructura del escenario o el sistema de aparejo aéreo.
Antes de la instalación, confirme que:
El tubo redondo de soporte tiene un diámetro dentro del rango especificado de 32 a 35 mm .
La abrazadera es compatible con el perfil del truss real.
La luminaria o equipo es compatible con la conexión de abrazadera.
La carga aplicada está dentro de los 75 kg SWL indicados..
La abrazadera está correctamente colocada alrededor del tubo de soporte.
El mecanismo de fijación está completamente asegurado.
La posición de giro está correctamente ajustada.
La disposición completa de la armadura y los accesorios es adecuada para la aplicación prevista.
No utilice la abrazadera con tubos fuera del rango de diámetro especificado a menos que se haya confirmado la compatibilidad.
Inspeccione la abrazadera y sus componentes de conexión antes de cada instalación para detectar daños visibles, deformaciones o desgaste anormal.
La SWL indicada de 75 kg es la carga de trabajo segura suministrada para este producto. No debe interpretarse automáticamente como la carga permitida de toda la armadura o estructura de soporte.
Antes de usar, verifique:
Peso real de la luminaria
Diámetro del tubo de soporte
Compatibilidad entre abrazadera y truss
Conexión de accesorios
Dirección de carga
Ajuste giratorio
Enganche de abrazadera
Estado de fijación
Carga completa del truss
Estructura de soporte
Requisitos de montaje de eventos aplicables
Medidas de seguridad secundarias apropiadas cuando sea necesario
Para aplicaciones de iluminación elevada o superior, evalúe el sistema de montaje completo en lugar de confiar únicamente en el SWL individual de la abrazadera.
Para accesorios móviles o ajustables, verifique que el ángulo seleccionado no comprometa la estabilidad de toda la disposición de montaje.
El acoplador giratorio ajustable JR Clamp QR F24 combina:
Construcción de aluminio 6061.
75 kg declarado SWL
Compatibilidad con tubos de 32 a 35 mm
0,134 kg de peso unitario
Configuración giratoria ajustable
Diseño delgado y liviano
Su combinación de bajo peso y posicionamiento ajustable lo hace adecuado para aplicaciones de iluminación de armazón F24 compatibles donde la orientación de la luminaria y el fácil manejo son importantes.
Para sistemas de truss para eventos compatibles, explore de DragonEvent Lighting Truss .
La abrazadera está hecha de aluminio 6061..
El indicado es de 75 kg. SWL .
Está diseñado para tubos de truss redondos compatibles con diámetros de 32 a 35 mm..
El peso indicado del producto es de aproximadamente 0,134 kg..
Sí. Se especifica como un acoplador giratorio ajustable , que permite ajustar la posición de montaje de equipos compatibles con respecto a la armadura.
El producto se identifica como una abrazadera F24 , con un diámetro de tubo compatible especificado de 32 a 35 mm . Confirme el diámetro real del tubo del truss antes de la instalación.
Sí, está diseñado para luminarias montadas en armazones y equipos de iluminación compatibles dentro de los límites de carga y tamaño de tubo especificados.
La especificación suministrada indica una SWL de 75 kg . La instalación completa también debe tener en cuenta la armadura de soporte, la disposición de las conexiones, la dirección de la carga y otros factores estructurales.
El rango de tubo especificado es de 32 a 35 mm . No se deben utilizar tubos fuera de este rango a menos que se haya confirmado la compatibilidad.
Puede usarse para aplicaciones aéreas compatibles solo cuando se haya evaluado adecuadamente el armazón completo y el sistema de montaje y se hayan implementado las medidas de seguridad requeridas.
