Dragon Stage

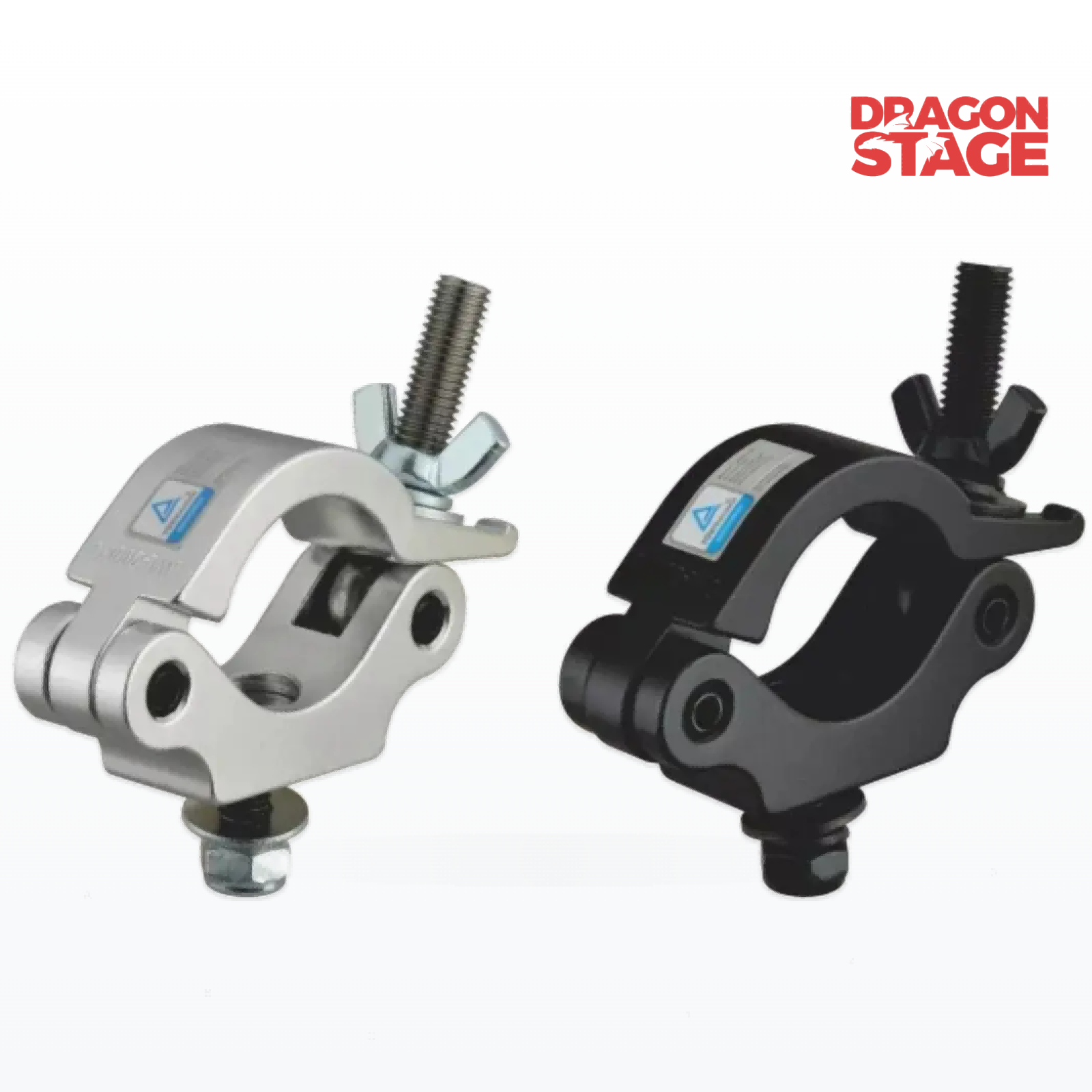

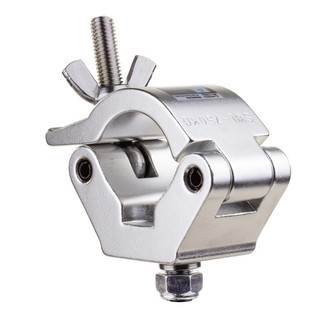

El medio acoplador de abrazadera de luz estrecha y delgada de perfil bajo es una abrazadera de montaje de aluminio compacta diseñada para conectar luminarias de escenario y accesorios de iluminación compatibles a tubos de armazón redondos adecuados.
Fabricado en aluminio 6061 , este medio acoplador tiene una carga de trabajo segura (SWL) declarada de 200 kg y está diseñado para tubos redondos compatibles con diámetros de 48 a 51 mm . Con un peso unitario de aproximadamente 0,36 kg , su configuración liviana y estrecha lo hace adecuado para aplicaciones de iluminación de escenarios, conciertos, eventos y entretenimiento.
Construcción de aluminio 6061
Hecho de aluminio 6061 para una solución de montaje liviana y duradera.
Carga de trabajo segura de 200 kg
La carga de trabajo segura indicada es de 200 kg.
Compatibilidad con tubos de 48 a 51 mm
Diseñado para tubos de armazón redondos compatibles con diámetros de 48 a 51 mm.
Diseño de perfil bajo
La configuración estrecha proporciona una solución de montaje compacta para la fijación de luminarias.
Construcción liviana
Con un peso declarado de solo 0,36 kg , es conveniente para escenarios y configuraciones de producción de eventos donde el peso del equipo y la eficiencia de manejo son importantes.
Configuración de medio acoplador
Diseñado para montar accesorios de iluminación compatibles en tubos de armazón redondos adecuados.
Especificación | Detalles |
|---|---|
Nombre del producto | Medio acoplador de abrazadera de luz delgada, estrecha y de perfil bajo |
Tipo de producto | |
Material | Aluminio 6061 |
Carga de trabajo segura (SWL) | 200 kilos |
Diámetro de tubo aplicable | 48-51 milímetros |
Peso del producto | 0,36 kilos |
Solicitud |
El medio acoplador de abrazadera de luz delgada, estrecha y de perfil bajo es adecuado para aplicaciones compatibles que incluyen:
Sistemas de escenario portátiles
Lugares de entretenimiento
Luminarias montadas en truss
Para estructuras de eventos completas y sistemas de soporte compatibles, explore el sistema Truss de DragonEvent para eventos, escenarios y aplicaciones estructurales..
La configuración estrecha y de bajo perfil está diseñada para aplicaciones donde se prefiere una conexión compacta entre el dispositivo de iluminación y el armazón.
Su peso de 0,36 kg también hace que la abrazadera sea cómoda de manejar durante la instalación del evento, cambios de equipo y montaje del escenario.
La abrazadera debe colocarse correctamente en un tubo compatible y sujetarse firmemente antes de operar la luminaria montada.
La abrazadera está fabricada en aluminio 6061 y tiene un peso unitario declarado de 0,36 kg..
La especificación suministrada le da al producto una SWL de 200 kg para aplicaciones compatibles.
La SWL indicada se aplica a la propia abrazadera y no debe interpretarse como la capacidad de carga del armazón completo, la estructura del escenario o el sistema de suspensión aérea.
Antes de la instalación, confirme que:
El tubo de soporte redondo tiene un diámetro dentro del rango especificado de 48 a 51 mm .
La abrazadera es compatible con el perfil del truss real.
La luminaria o luminaria es compatible con la conexión de abrazadera.
La carga aplicada está dentro de los 200 kg SWL indicados..
La abrazadera está correctamente colocada alrededor del tubo de soporte.
El mecanismo de fijación está completamente asegurado.
La disposición completa de la armadura y los accesorios es adecuada para la aplicación prevista.
No utilice la abrazadera con tubos fuera del rango de diámetro especificado a menos que se haya confirmado la compatibilidad.
Inspeccione la abrazadera y los componentes de conexión antes de la instalación para detectar daños visibles, deformaciones o desgaste anormal.
La SWL indicada de 200 kg es la carga de trabajo segura suministrada para este producto. No debe interpretarse automáticamente como la carga permitida de la armadura completa, la estructura del escenario o el sistema de aparejo aéreo.
Antes de usar, verifique:
Peso real de la luminaria
Diámetro del tubo de soporte
Compatibilidad entre abrazadera y truss
Conexión de accesorios
Dirección de carga
Enganche de abrazadera
Estado de fijación
Carga completa del truss
Estructura de soporte
Requisitos de montaje de eventos aplicables
Medidas de seguridad secundarias apropiadas cuando sea necesario
Para aplicaciones de iluminación elevada o superior, evalúe el sistema de montaje completo en lugar de confiar únicamente en el SWL individual de la abrazadera.
Para accesorios móviles o dinámicos, verifique la estabilidad de la disposición de montaje completa durante la operación.
El medio acoplador de abrazadera ligera, angosto y delgado de perfil bajo combina una construcción de aluminio 6061 , con compatibilidad con tubos de 48 a 51 mm , una SWL declarada de 200 kg y un cuerpo liviano de 0,36 kg .
Su configuración estrecha es adecuada para instalaciones de iluminación profesionales donde son importantes una fijación compacta del dispositivo y un fácil manejo.
La abrazadera se puede considerar para aplicaciones compatibles de iluminación de escenarios, conciertos, eventos y entretenimiento dentro del diámetro del tubo y los límites de carga especificados.
Para sistemas de truss de iluminación compatibles, explore de DragonEvent Lighting Truss .
La abrazadera está hecha de aluminio 6061..
El SWL indicado es de 200 kg..
Está diseñado para tubos de truss redondos compatibles con diámetros de 48 a 51 mm..
El peso indicado del producto es de aproximadamente 0,36 kg..
Sí. El producto se especifica como medio acoplador de abrazadera de luz delgada, estrecha y de perfil bajo..
Sí, cuando el dispositivo de iluminación, la estructura de soporte y la disposición de montaje completa sean compatibles con las especificaciones del producto.
Se puede utilizar para aplicaciones de montaje de luminarias LED compatibles cuando el dispositivo y la disposición de conexión completa cumplen con las especificaciones requeridas.
La especificación suministrada indica una SWL de 200 kg . La instalación completa también debe tener en cuenta la armadura de soporte, la disposición de las conexiones, la dirección de la carga y otros factores estructurales.
El rango de tubo especificado es de 48 a 51 mm . No se deben utilizar tubos fuera de este rango a menos que se haya confirmado la compatibilidad.
Puede usarse para aplicaciones aéreas compatibles solo cuando se haya evaluado adecuadamente el armazón completo y el sistema de montaje y se hayan implementado las medidas de seguridad requeridas.
