Dragon Stage

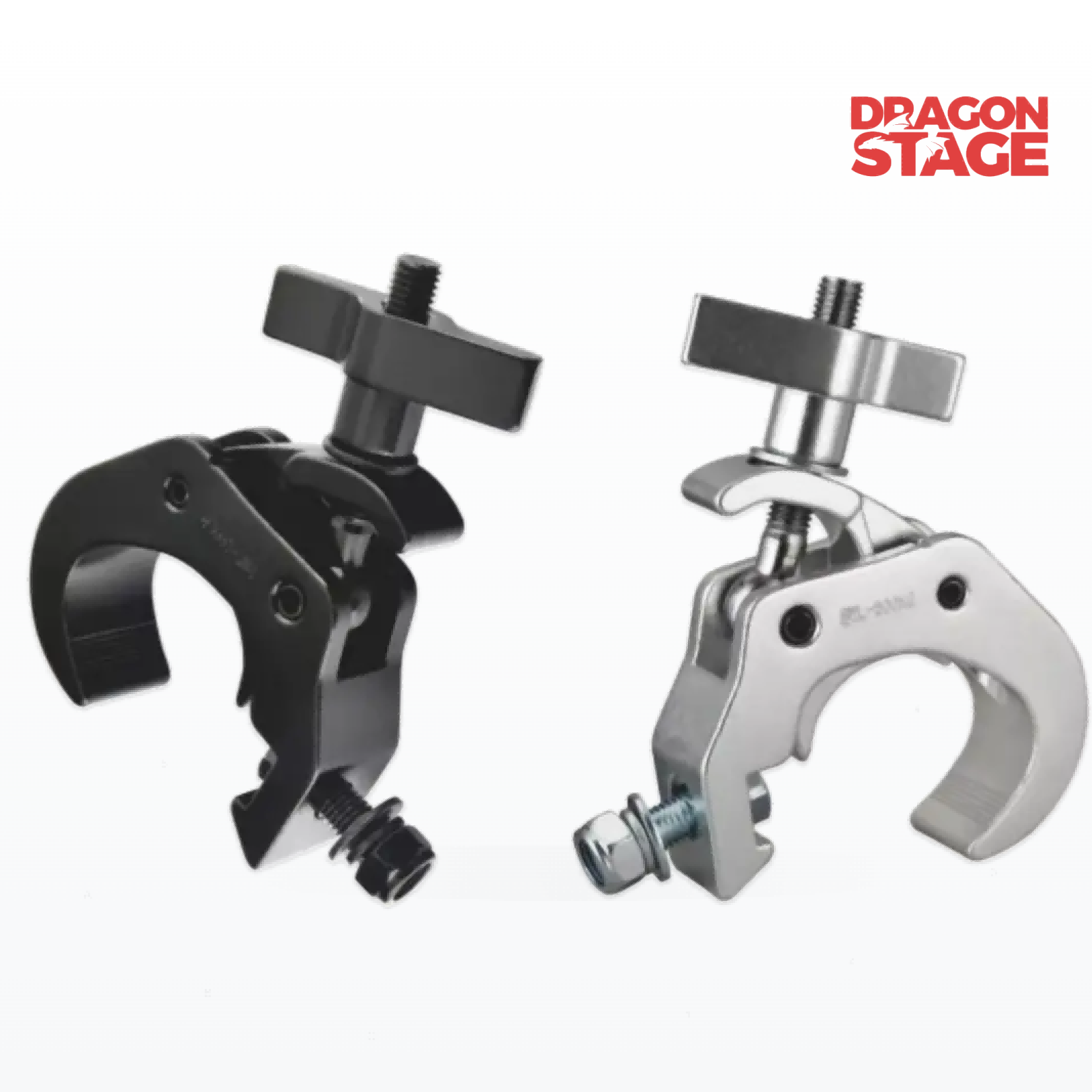

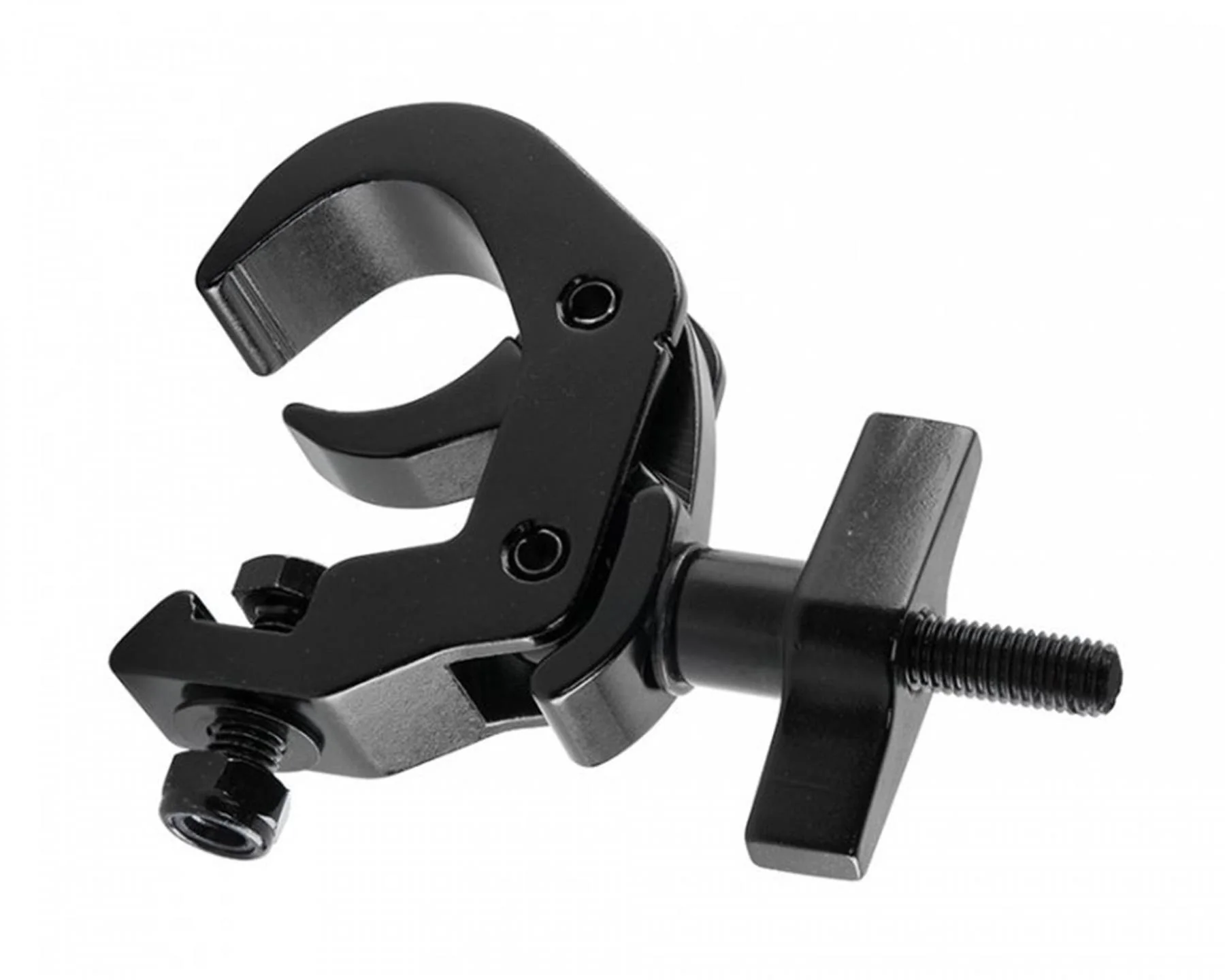

La abrazadera Slimline X-Quick Rig es una abrazadera de aluminio de alta resistencia diseñada para montar accesorios y equipos de iluminación de escenario compatibles en tubos de truss redondos adecuados.
Fabricada en aluminio 6061 , la abrazadera tiene una carga de trabajo segura (SWL) declarada de 500 kg y está diseñada para tubos redondos compatibles con diámetros de 48 a 51 mm . Con un peso unitario de aproximadamente 0,8 kg , proporciona una solución de montaje robusta para aplicaciones de iluminación de conciertos, escenarios, eventos y entretenimiento.
Su configuración de pinza delgada está diseñada para configuraciones de iluminación profesional donde se requiere una conexión de armazón compacta y una instalación eficiente de accesorios.
Construcción de aluminio 6061
Fabricado con aluminio 6061 para una solución de montaje en armazón robusta y liviana.
Carga de trabajo segura de 500 kg
La carga de trabajo segura indicada es de 500 kg.
Compatibilidad con tubos de 48 a 51 mm
Diseñado para tubos de armazón redondos compatibles con diámetros de 48 a 51 mm.
Configuración delgada
La construcción compacta es adecuada para aplicaciones de iluminación profesionales montadas en truss.
Diseño rápido de plataforma
Diseñado para una instalación y extracción eficiente de accesorios durante la configuración del escenario y del evento.
Configuración de abrazadera de agarre
Proporciona una conexión de sujeción segura a tubos de armazón redondos compatibles cuando se instala correctamente.
Aplicación de servicio pesado
Adecuado para configuraciones exigentes de iluminación para conciertos y eventos dentro de los límites de carga y tamaño de tubo especificados.

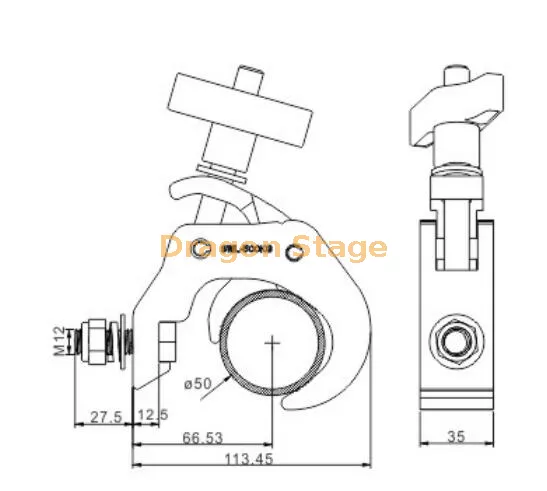

Especificación | Detalles |
|---|---|
Nombre del producto | Abrazadera de plataforma delgada X-Quick |
Tipo de producto | |
Material | Aluminio 6061 |
Carga de trabajo segura (SWL) | 500 kilos |
Diámetro de tubo aplicable | 48-51 milímetros |
Peso del producto | 0,8 kilos |
Diseño | Slimline / Quick Rig / Pinza |
Solicitud |
La abrazadera Slimline X-Quick Rig es adecuada para aplicaciones compatibles que incluyen:
Lugares de entretenimiento
Sistemas de escenario portátiles
Luminarias montadas en truss
Está diseñado para tubos de armazón redondos compatibles dentro del rango de diámetro especificado de 48 a 51 mm .
Para requisitos de infraestructura de eventos más amplios, explore el sistema Truss de DragonEvent para eventos, escenarios y aplicaciones estructurales..
La configuración delgada proporciona una solución de montaje compacta para instalaciones de iluminación de escenarios.
Esto es útil para equipos de eventos profesionales que trabajan con estructuras de truss donde el uso eficiente del espacio de montaje y la instalación sencilla de accesorios son importantes.
La abrazadera debe colocarse correctamente alrededor del tubo de soporte y asegurarse completamente antes de operar el dispositivo montado.
La configuración X-Quick Rig está diseñada teniendo en cuenta la eficiencia de la instalación.
Para producciones en gira, conciertos y eventos móviles, es posible que sea necesario instalar, reposicionar y retirar equipos de iluminación repetidamente. Una práctica abrazadera de montaje rápido puede ayudar a simplificar estas operaciones de montaje y al mismo tiempo mantener la conexión requerida a tubos de armazón compatibles.
La abrazadera siempre debe estar correctamente enganchada y asegurada antes de su uso.
La abrazadera está fabricada en aluminio 6061 y tiene un peso unitario declarado de 0,8 kg..
La especificación suministrada le da al producto una SWL de 500 kg , lo que lo hace adecuado para aplicaciones compatibles de montaje en truss de alta resistencia.
La SWL indicada se aplica a esta abrazadera y no debe interpretarse como la capacidad de carga del armazón completo, la estructura del escenario o el sistema de aparejo aéreo.
Antes de la instalación, confirme que:
El tubo de soporte redondo tiene un diámetro dentro del rango especificado de 48 a 51 mm .
La abrazadera es compatible con el perfil del truss real.
El dispositivo de iluminación o equipo conectado es compatible con la abrazadera.
La carga aplicada está dentro de los 500 kg SWL indicados..
La abrazadera está correctamente colocada alrededor del tubo de soporte.
La pinza y el mecanismo de sujeción están completamente acoplados.
La disposición completa de la armadura y los accesorios es adecuada para la aplicación prevista.
No utilice la abrazadera con tubos fuera del rango de diámetro especificado a menos que se haya confirmado la compatibilidad.
Inspeccione la abrazadera y sus componentes de conexión antes de cada instalación para detectar daños visibles, deformaciones o desgaste anormal.
La SWL indicada de 500 kg es la carga de trabajo segura suministrada para este producto. No debe interpretarse automáticamente como la carga permitida de la armadura completa, la estructura del escenario o el sistema de aparejo aéreo.
Antes de usar, verifique:
Peso real del aparato
Diámetro del tubo de soporte
Compatibilidad entre abrazadera y truss
Conexión de accesorios
Dirección de carga
Enganche de abrazadera
Estado de fijación
Carga completa del truss
Estructura de soporte
Requisitos de montaje de eventos aplicables
Medidas de seguridad secundarias apropiadas cuando sea necesario
Para aplicaciones de iluminación elevada o superior, evalúe el sistema de montaje completo en lugar de confiar únicamente en el SWL individual de la abrazadera.
Para accesorios móviles o dinámicos, verifique la estabilidad de la disposición de montaje completa durante la operación.
La abrazadera Slimline X-Quick Rig combina una construcción de aluminio 6061 , con compatibilidad con tubos de 48 a 51 mm , una SWL declarada de 500 kg y un peso unitario de 0,8 kg .
Su configuración de pinza delgada es adecuada para entornos de producción de eventos y conciertos donde se requieren conexiones de iluminación montadas en armazones confiables y una instalación eficiente.
Se puede utilizar para accesorios de iluminación de escenario compatibles, incluidas luces LED, accesorios PAR y cabezales móviles, cuando la disposición de montaje completa cumple con las especificaciones requeridas.
Para los clientes que construyen una estructura completa de iluminación para eventos, la abrazadera se puede considerar junto con los productos DragonEvent Lighting Truss adecuados .
La abrazadera está hecha de aluminio 6061..
El SWL indicado es de 500 kg..
Está diseñado para tubos de truss redondos compatibles con diámetros de 48 a 51 mm..
El peso indicado del producto es de aproximadamente 0,8 kg..
Sí. El producto se especifica como abrazadera Slimline X-Quick Rig..
Sí, cuando el dispositivo de iluminación para conciertos, el armazón de soporte y la disposición de montaje completa sean compatibles con las especificaciones del producto.
Se puede utilizar para aplicaciones de iluminación de cabezales móviles compatibles. Se debe verificar el peso y la estabilidad del dispositivo de montaje completo durante la operación.
La especificación suministrada indica una SWL de 500 kg . La instalación completa también debe tener en cuenta la armadura de soporte, la disposición de las conexiones, la dirección de la carga y otros factores estructurales.
El rango de tubo especificado es de 48 a 51 mm . No se deben utilizar tubos fuera de este rango a menos que se haya confirmado la compatibilidad.
Puede usarse para aplicaciones aéreas compatibles solo cuando se haya evaluado adecuadamente el armazón completo y el sistema de montaje y se hayan implementado las medidas de seguridad requeridas.
