Dragon Stage

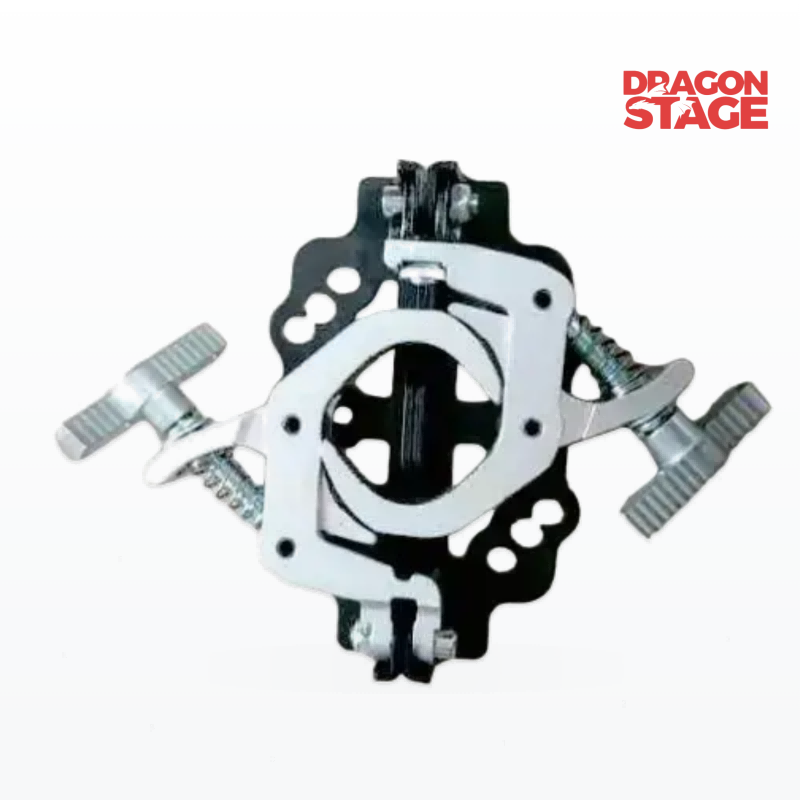

La placa plegable Slimline Quick Trigger Dual Truss Clamp es una solución de montaje de doble abrazadera diseñada para cabezales móviles, accesorios de iluminación de escenario y otros equipos compatibles utilizados en estructuras de truss o tubos redondos.
El diseño de la placa plegable proporciona una forma práctica de montar accesorios de iluminación y al mismo tiempo permite que el conjunto permanezca compacto cuando está plegado. Esto puede ayudar a simplificar el manejo, transporte y almacenamiento de accesorios entre configuraciones de eventos.
El producto tiene una capacidad de carga declarada de 200 kg , admite diámetros de tubo compatibles de 40 a 60 mm y tiene un peso de producto declarado de 1,03 kg . Su altura cuando está plegado es de 36 mm , proporcionando una configuración de perfil bajo para transporte y almacenamiento.
Configuración de abrazadera de armazón doble
Dos puntos de montaje de abrazadera proporcionan una disposición de fijación estable para aplicaciones de armazón y tubería compatibles.
Capacidad de carga de 200 kg
Las especificaciones del producto suministradas le dan al conjunto una capacidad de carga de 200 kg..
Compatibilidad con tubos de 40 a 60 mm
Diseñado para tubos redondos compatibles dentro del rango de diámetro especificado de 40 a 60 mm .
Diseño de placa plegable
La placa se puede plegar en una configuración compacta para facilitar el almacenamiento y transporte.
Altura plegada de 36 mm
La altura indicada cuando está plegada es de solo 36 mm , lo que ayuda a reducir el espacio ocupado durante el transporte.
Montaje estilo gatillo rápido
Diseñado para una instalación y desmontaje prácticos durante la producción de eventos y la configuración del escenario.
Aplicación de cabezal móvil
Adecuado para cabezales móviles y accesorios de iluminación de escenario compatibles cuando se utilizan dentro de los límites de tamaño de tubo y producto especificados.
Especificación | Detalles |
|---|---|
Nombre del producto | Placa plegable delgada con gatillo rápido y abrazadera de armazón doble |
Tipo de producto | Abrazadera de armazón doble /placa de montaje plegable |
Capacidad de carga | 200 kilos |
Diámetro de tubo aplicable | 40-60 milímetros |
Peso del producto | 1,03 kilos |
Altura cuando está plegado | 36 milímetros |
Solicitud | Cabezas móviles / Iluminación de escenarios / Eventos al aire libre |
La placa plegable Slimline Quick Trigger Dual Truss Clamp es adecuada para aplicaciones compatibles que incluyen:
Producción de eventos
Configuraciones de escenarios móviles
Sistemas de iluminación para giras
Luminarias montadas en truss
Equipo profesional para eventos.
El producto está diseñado para un rango de tubos de 40 a 60 mm y solo debe instalarse en tubos de soporte compatibles.
La configuración plegable permite plegar el conjunto de montaje cuando el dispositivo se transporta o almacena.
Esto puede resultar útil para producciones móviles y aplicaciones de giras en las que los accesorios de iluminación se instalan, retiran, transportan y almacenan repetidamente.
Con una altura plegada indicada de 36 mm , el conjunto proporciona un perfil compacto cuando está plegado. Antes del transporte, asegúrese de que el conjunto de fijación y abrazadera esté correctamente asegurado y protegido contra movimientos o impactos.

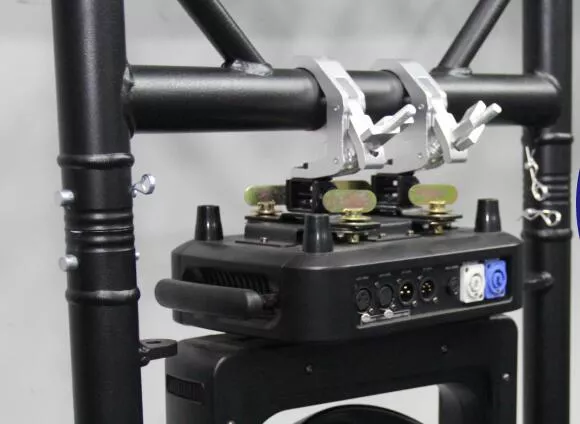

La disposición de doble abrazadera proporciona dos puntos de fijación entre la placa de montaje y la armadura o tubo de soporte.
Esta configuración está destinada a proporcionar una disposición de montaje segura para cabezas móviles compatibles y otros equipos de iluminación de escenario.
La estabilidad real de un dispositivo instalado depende del peso del dispositivo, el centro de gravedad, el tubo de soporte, la posición de montaje y la estructura completa del truss. La capacidad de carga indicada de 200 kg no debe interpretarse como la capacidad de todo el sistema de soporte.
La configuración de abrazadera estilo gatillo rápido está destinada a hacer que la instalación y extracción del equipo del escenario sea más práctica durante la producción del evento.
Antes de usar, asegúrese de que ambas abrazaderas estén correctamente acopladas al tubo de soporte y que todos los componentes de sujeción estén completamente asegurados.
Después de montar el dispositivo de iluminación, verifique el conjunto completo antes de energizar u operar el equipo.
Antes de la instalación, confirme que:
El diámetro del tubo de soporte está dentro del rango especificado de 40 a 60 mm .
Ambas abrazaderas son compatibles con el perfil del tubo real.
El dispositivo de iluminación es compatible con la placa de montaje y la disposición de fijación.
La carga aplicada es adecuada para la capacidad de carga indicada de 200 kg..
Ambas posiciones de abrazadera están correctamente acopladas a la estructura de soporte.
Todos los componentes de fijación están correctamente apretados.
La placa plegable se ha abierto completamente y se ha colocado correctamente antes de su uso.
El dispositivo no interfiere con la armadura, otros equipos o estructuras cercanas.
La estructura de soporte completa es adecuada para la carga prevista.
No utilice el producto con tubos fuera del rango de diámetro especificado a menos que se haya confirmado la compatibilidad.
La capacidad de carga indicada de 200 kg es la especificación del producto suministrada. No debe tratarse automáticamente como la carga permitida de la armadura completa, la estructura del escenario o el sistema de aparejo aéreo.
Antes de usar, verifique:
Peso real del aparato
Diámetro del tubo
Compatibilidad con abrazaderas
Compatibilidad de la placa de montaje
Centro de gravedad del accesorio
Enganche de abrazadera
Estado de fijación
Dirección de carga
Carga completa del truss
Estructura de soporte
Medidas de seguridad secundarias apropiadas cuando sea necesario
Para iluminación suspendida o cenital, se debe evaluar el sistema de montaje completo en lugar de confiar únicamente en la capacidad de carga indicada del producto.
La configuración plegable de doble abrazadera es práctica para entornos de eventos móviles donde es necesario instalar y desmontar equipos de iluminación con regularidad.
Se puede utilizar para aplicaciones de iluminación compatibles en escenarios al aire libre, festivales, conciertos y giras cuando la estructura de soporte, la carga de la luminaria y las condiciones ambientales se hayan evaluado adecuadamente.
El uso en exteriores también debe tener en cuenta las condiciones ambientales, incluida la exposición al viento y a la intemperie, porque estos factores pueden afectar la carga tanto de los accesorios de iluminación como de las estructuras de soporte.
La placa plegable Slimline Quick Trigger Dual Truss Clamp combina:
200 kg de capacidad de carga indicada
Compatibilidad con tubos de 40 a 60 mm
1,03 kg de peso del producto
36 mm de altura plegada
Configuración de doble abrazadera
Placa de montaje plegable
Instalación rápida estilo gatillo
Aplicaciones de iluminación de escenario y cabeza móvil
Su configuración plegable proporciona una opción práctica para los equipos de iluminación que necesitan un conjunto de montaje reutilizable para la instalación, el transporte y el almacenamiento repetidos del escenario.
Para aplicaciones de truss para eventos compatibles, explore de DragonEvent Lighting Truss .
La capacidad de carga indicada es de 200 kg..
Está especificado para tubos redondos compatibles con un diámetro exterior de 40 a 60 mm..
El peso indicado del producto es 1,03 kg..
La altura indicada cuando está plegado es de 36 mm..
Sí, está diseñado para cabezales móviles y accesorios de iluminación de escenario compatibles, siempre que la disposición de montaje completa sea adecuada para la aplicación.
El diseño plegable permite que el conjunto de montaje ocupe menos espacio cuando se transporta o almacena, con una altura plegada indicada de 36 mm..
Se puede utilizar para aplicaciones compatibles de iluminación de eventos y escenarios al aire libre cuando la estructura de soporte, la carga de la luminaria y las condiciones ambientales se han evaluado adecuadamente.
No. La capacidad de carga de 200 kg se refiere a las especificaciones del producto suministradas y no debe tratarse como la capacidad de la estructura completa del escenario.
El rango de tubo especificado es de 40 a 60 mm . No se deben utilizar tubos fuera de este rango a menos que se haya confirmado la compatibilidad.
La configuración plegable proporciona una solución práctica para aplicaciones en las que los equipos de iluminación se instalan, transportan y almacenan repetidamente. Inspeccione siempre la abrazadera y los componentes de sujeción antes de reutilizarlos.
